HP P2000 G3 MSA Systeme Installationsanleitung Seite 4

einer Konfiguration mit zwei Pfaden erfordert zwei (2)
SAS-Kabel.

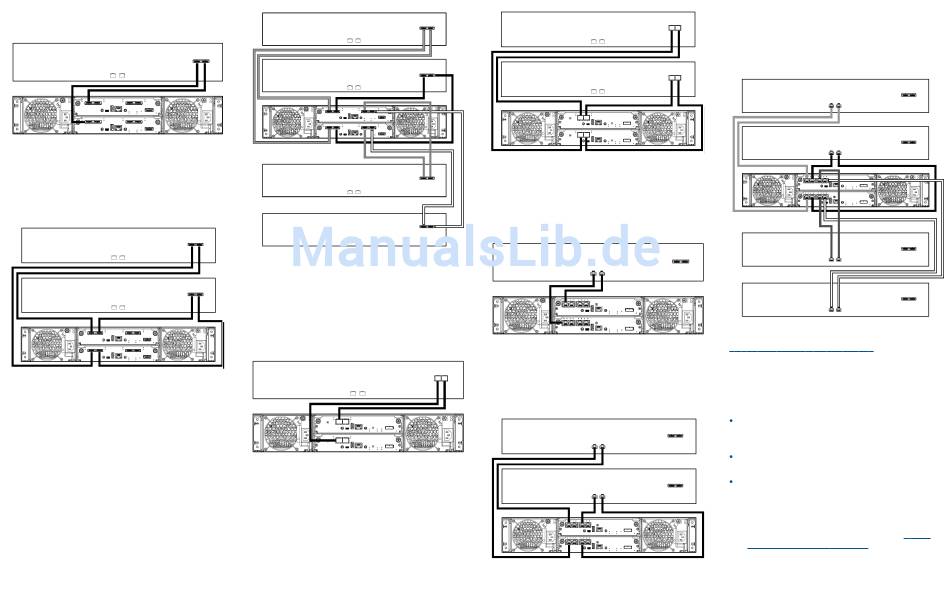

Mit zwei Servern verbundenes P2000 G3 SAS MSA
Das Verbinden eines P2000 G3 SAS MSA
Dual-Controller Array Enclosures mit zwei Servern in
einer Konfiguration mit zwei Pfaden erfordert vier (4)
SAS-Kabel.
Mit vier Servern verbundenes P2000 G3 SAS MSA
Das Verbinden eines P2000 G3 SAS MSA
Dual-Controller Array Enclosures mit vier Servern in einer
Konfiguration mit zwei Pfaden erfordert acht (8)
SAS-Kabel.
Mit einem Server verbundenes P2000 G3 10GbE iSCSI
MSA
Das Verbinden eines P2000 G3 10GbE iSCSI MSA
Dual-Controller Array Enclosures mit einem Switch in
einer Konfiguration mit zwei Pfaden erfordert zwei (2)
Kabel (optische Kabel für SFP+ Transceivers oder SFP+
10GbE-Kupferkabel).
Mit zwei Servern verbundenes P2000 G3 10GbE iSCSI
MSA
Das Verbinden eines P2000 G3 10GbE iSCSI MSA
Dual-Controller Array Enclosures mit zwei Servern in
einer Konfiguration mit zwei Pfaden erfordert vier (4)
Kabel (optische Kabel für SFP+ Transceivers oder SFP+
10GbE-Kupferkabel).
Mit einem Server verbundenes P2000 G3 iSCSI MSA
Das Verbinden eines P2000 G3 iSCSI MSA
Dual-Controller Array Enclosures mit einem Server in
einer Konfiguration mit zwei Pfaden erfordert zwei (2)
mit dem Server verbundene Ethernet-Kabel.
Mit zwei Servern verbundenes P2000 G3 iSCSI MSA
Das Verbinden eines P2000 G3 iSCSI MSA
Dual-Controller Array Enclosures mit zwei Servern in
einer Konfiguration mit zwei Pfaden erfordert vier (4)
mit dem Server verbundene Ethernet-Kabel.
Seite 4
Mit vier Servern verbundenes P2000 G3 iSCSI MSA
Das Verbinden eines P2000 G3 iSCSI MSA
Dual-Controller Array Enclosures mit vier Servern in einer
Konfiguration mit zwei Pfaden erfordert acht (8) mit dem
Server verbundene Ethernet-Kabel.
Switch-Verbindungskonfigurationen
Verbinden Sie bei Switch-Verbindungskonfigurationen
die Kabel des P2000 G3 MSA-Controllers mit den
Switch-Ports, und die der Switch-Ports mit den Datenhosts.
Beachten Sie folgende Hinweise zu den Abbildungen
in diesem Abschnitt:
Diese Abbildungen zeigen einfache, häufige
Verkabelungskonfigurationen. Auch andere
Verkabelungskonfigurationen sind möglich.
Diese Abbildungen zeigen generische Darstellungen
von Servern und Switches.
In diesem Dokument werden einfache, häufige
Kabelkonfigurationen erläutert. Informationen zu
zusätzlichen unterstützten
Kabel-/Controller-Konfigurationen finden Sie im HP
P2000 G3 MSA System
Kabelkonfigurationshandbuch, das unter http://
www.hp.com/support/manuals bereit steht.
