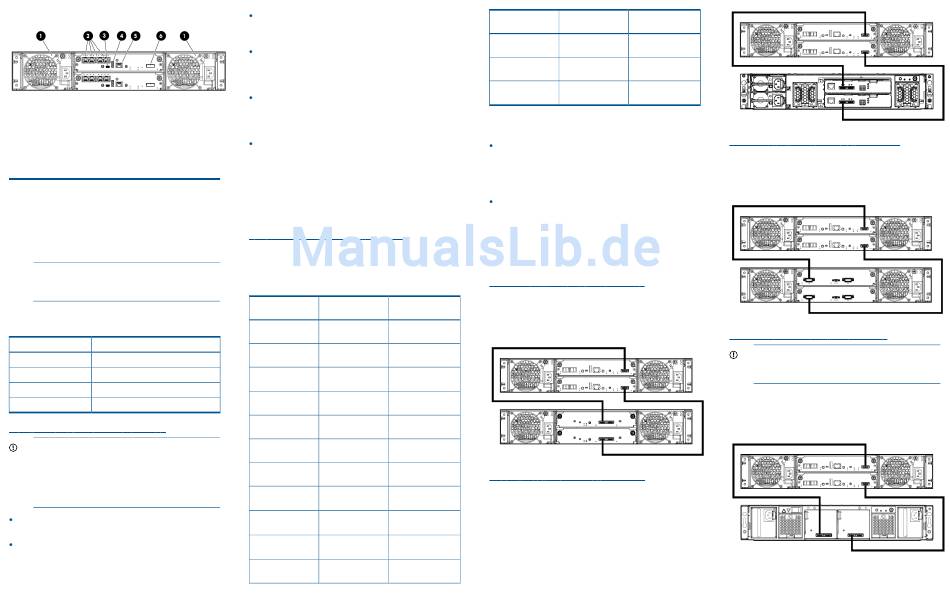

P2000 G3 1GbE iSCSI MSA
1. Netzteile
2. iSCSI-Host-Ports
3. CLI-Port (Mini-USB)
4. Für zukünftige Verwendung
reserviert
5. Management-Ethernet-Port
6. SAS-Erweiterungs-Port
Schritt 3. Verbindung von Drive Enclosures
mit dem P2000 G3 MSA Array Controller
Enclosure
Verbinden Sie Drive Enclosures mit dem P2000 G3 MSA
Array Controller Enclosure, wenn diese Teil Ihrer
Umgebung sind.
HINWEIS:
Drive Enclosures können einem
P2000 G3 MSA Array Controller Enclosure im
laufenden Betrieb hinzugefügt werden.
Die folgenden Drive Enclosure-Modelle werden
unterstützt:
HP Drive Enclosure
Beschreibung
HP P2000
6Gb 3,5" 12-Drive Enclosure
HP D2700
6Gb 2,5" 25-Drive Enclosure
HP MSA2000
3Gb 3,5" 12-Drive Enclosure
HP MSA70
3Gb 2.5" 25-Drive Enclosure
Drive Enclosure-Verbindungsrichtlinien
WICHTIG:
Wenn Sie 3Gb- und 6Gb-Geräte
gemischt verwenden, kann dies zu einem
Datendurchsatz im unteren
3Gbit/s-Datenratenbereich führen. Weitere
Informationen finden Sie im HP P2000 G3 MSA
System Kabelkonfigurationshandbuch.
Verwenden Sie ausschließlich unterstützte SAS
4x-Kabel.
Im Lieferumfang der P2000, D2700 und MSA70
Drive Enclosures sind 0,5 m
Mini-SAS-nach-Mini-SAS-Kabel enthalten (eines je
I/O-Modul).
Im Lieferumfang des MSA2000 Drive Enclosures
sind 0,6 m SAS-nach-SAS-Kabel enthalten (eines je
I/O-Modul).
Längere Kabel als die im Lieferumfang des Drive
Enclosures enthaltenen müssen extra erworben
werden. Detaillierte Informationen finden Sie in den
MSA Quick Specs.
Die maximal unterstützte Kabellänge für die
Verbindung von Drive Enclosures mit P2000 G3
MSA Arrays oder mit kaskadierten Drive Enclosures
beträgt 2 Meter.
Einen einen P2000 G3 MSA Controller können bis
zu sieben P2000 LFF 3,5-Zoll Drive Enclosures oder
bis zu fünf D2700 SFF Drive Enclosures
angeschlossen werden. LFF und SFF Drive
Enclosures sind möglicherweise beide Bestandteil
der Lösung, jedoch ist die maximale Anzahl an
Laufwerken auf 149 beschränkt.
SAS-Erweiterungskabelanforderungen
Die folgende Tabelle enthält Informationen zu
SAS-Erweiterungskabelanforderungen für Kombinationen
von P2000 G3 MSA-Controller- und Drive
Enclosures-Verbindungen.
Komponente 1
Komponente 2
Erforderlicher
Kabeltyp
P2000 G3
P2000 I/O-Modul
Mini-SAS nach
MSA-Controller
Mini-SAS
P2000 G3
D2700 I/O-Modul
Mini-SAS nach
MSA-Controller
Mini-SAS
P2000 G3
MSA2000 I/O-
SAS nach Mini-SAS
nl
MSA-Controller
Modul
P2000 G3
MSA70 I/O-Modul
Mini-SAS nach
MSA-Controller
Mini-SAS
P2000 I/O-Modul
P2000 I/O-Modul
Mini-SAS nach
Mini-SAS
P2000 I/O-Modul
D2700 I/O-Modul
Mini-SAS nach
Mini-SAS
D2700 I/O-Modul
D2700 I/O-Modul
Mini-SAS nach
Mini-SAS
MSA2000 I/O-
D2700 I/O-Modul
SAS nach Mini-SAS
nl
Modul
MSA2000 I/O-
P2000 I/O-Modul
SAS nach Mini-SAS
nl
Modul
MSA2000 I/O-
MSA2000 I/O-
SAS nach SAS
nl
nl
Modul
Modul
MSA70 I/O-Modul
P2000 I/O-Modul
Mini-SAS nach
Mini-SAS
Komponente 1
Komponente 2
Erforderlicher
Kabeltyp
MSA70 I/O-Modul
D2700 I/O-Modul
Mini-SAS nach
Mini-SAS
MSA70 I/O-Modul
MSA70 I/O-Modul
Mini-SAS nach
Mini-SAS
MSA70 I/O-Modul
MSA2000 I/O-
SAS nach Mini-SAS
nl
Modul
Beachten Sie folgende Hinweise zu den Abbildungen
in diesem Abschnitt:
Diese Abbildungen zeigen die Verbindung eines
Drive Enclosures mit einem Array Enclosure.
Informationen zum Verbinden mehrerer Drive
Enclosures finden Sie im HP P2000 G3 MSA System
Kabelkonfigurationshandbuch.
Diese Abbildungen zeigen das Verbinden eines
Drive Enclosures mit einem Fibre Channel P2000
G3 MSA Array Enclosure. Die
Verkabelungsanforderungen zum Verbinden von
Drive Enclosures mit Array Enclosures sind identisch,
unabhängig vom MSA-Controller-Modell.
P2000 Drive Enclosure-Verbindungen
Zur Verbindung eines P2000 G3 Dual-Controller Array
Enclosures mit einem P2000 Drive Enclosure mit zwei
I/O-Modulen sind zwei (2)
Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
D2700 Drive Enclosure-Verbindungen
Zur Verbindung eines P2000 G3 Dual-Controller Array
Enclosures mit einem D2700 Drive Enclosure sind zwei
(2) Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
Seite 2
MSA2000 Drive Enclosure-Verbindungen
Zur Verbindung eines P2000 G3 Dual-Controller Array
Enclosures mit einem MSA2000 Drive Enclosure mit
zwei I/O-Modulen sind zwei (2)
Mini-SAS-nach-SAS-Kabel erforderlich.
MSA70 Drive Enclosure-Verbindungen
WICHTIG:
Zum Anschließen eines MSA70 an
P2000 G3 MSA Arrays ist MSA70-Firmware 2.28
oder höher erforderlich.
Zur Verbindung eines P2000 G3 Dual-Controller Array
Enclosures mit einem MSA70 Drive Enclosure mit zwei
I/O-Modulen sind zwei (2)
Mini-SAS-nach-Mini-SAS-Kabel erforderlich.
