Anslutning till en skorsten
Vi rekommenderar en rostfri kanal, helst
oböjlig (styv).
Utloppet borde ha en diameter av
180 mm genom hela längden.
Vissa skorstenar kräver en annan
diameter än vad standarden ger.
Vänligen kontakta Stûv i så fall.
För undvikande av drag och bildning av
kondens. rekommenderas att isolera
kanalen.

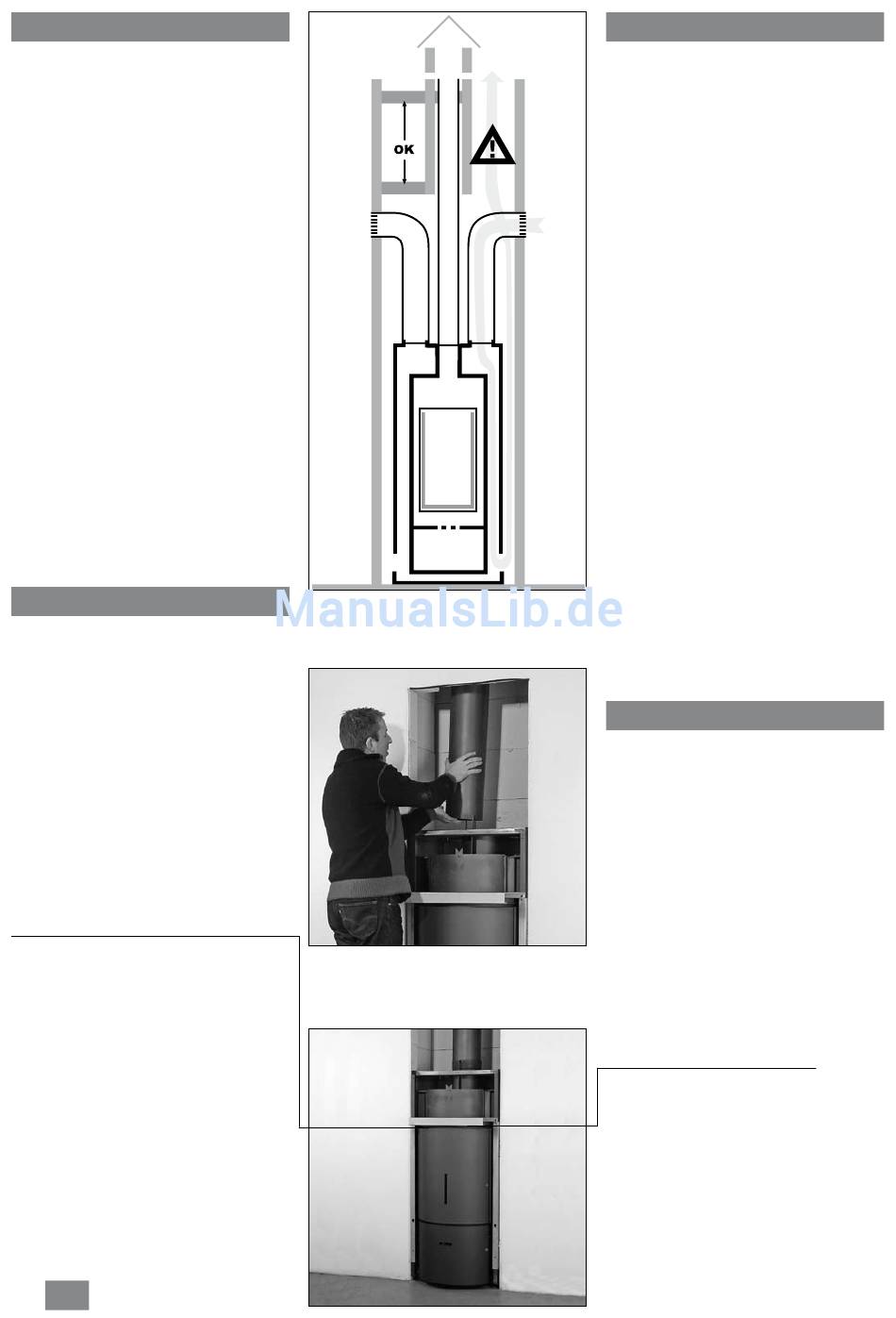

Om flera kanaler finns tillgängliga
(ritning 23) :
- använd endast en ;
- blockera kanalerna som inte ska
användas i båda öppningar:
kontrollera att nischen i vilken
kaminen ska byggas in, är helt lufttät
så att ingen luft utifrån kan komma in
och kyla ner insidan av huset
(ritning 23, höger). En oanvänd kanal
eller ett ventilerad utrymme mellan
väggarna kan framkalla skadlig drag.
Anslutningen
Innan man gör själva anslutningen är
det viktigt, att kaminen är på slutplatsen
och att den är i våg.
Sätt in utloppsröret i den valda flänsen
(bild 24).
Skruva ihop rör och fläns.
Gör det lufttät genom att fylla utrymmet
mellan rör och fläns. Använd en
tätningsmassa som tål höga
temperaturer.
Notera : Glöm inte bort att avlägsna
transport- och placeringsfästen när
kaminen är på plats (bild 25).
Stûv 30-in - IME [se-de] - 1110
12
SN 50274 - ...

Anschluss an den Schornstein

Wir empfehlen nach Möglichkeit ein
Starres Rohr aus rostfreiem Stahl.
Standarddurchmesser des Ausgangs :
180 mm (innen).
Manche Schornsteine benötigen einen
von den Standardmaßen abweichenden
Durchmesser. Bitte wenden Sie sich an
Stûv.
Zwecks Erhöhung des Zugs und
Vermeidung von Kondensation wird die
Isolierung des Kaminschachts
empfohlen.
Falls mehrere Kaminschächte vorhanden
sind (Abb. 23) :
- darf nur einer verwendet werden ;
- müssen die nicht benutzten
Kaminschächte oben und unten
verschlossen werden. Außerdem ist
dafür zu sorgen, dass der den Kamin
umgebende Raum eine gute
Dichtigkeit aufweist, damit keine kalte
Außenluft ins Haus dringt (Abb. 23
rechts). Ein nicht benutzter
23
Kaminschacht oder ein
Lüftungsschacht zwischen zwei
Wänden kann einen
beeinträchtigenden Gegenluftzug
verursachen.

Der eigentliche Anschluss

Vor dem Anschluss sicherstellen, dass
der Kamin waagerecht an seinem
endgültigen Platz steht.
Den Rauchabfuhrstutzen in den Flansch
des Kamins stecken (Abb. 24).
Den Stutzen an den Flansch
festschrauben.
24
Den Zwischenraum zwischen Stutzen
und Flansch mit einer hitzebeständigen
Dichtung abdichten.
Bemerkung : Wenn der Kamin an seinem
endgültigen Platz steht, ist das
Transport- und Positionierprofil zu
entfernen (Abb. 25).
25
