Inhaltsverzeichnis
Verwandte Anleitungen für ViewSonic PJ250
Inhaltszusammenfassung für ViewSonic PJ250

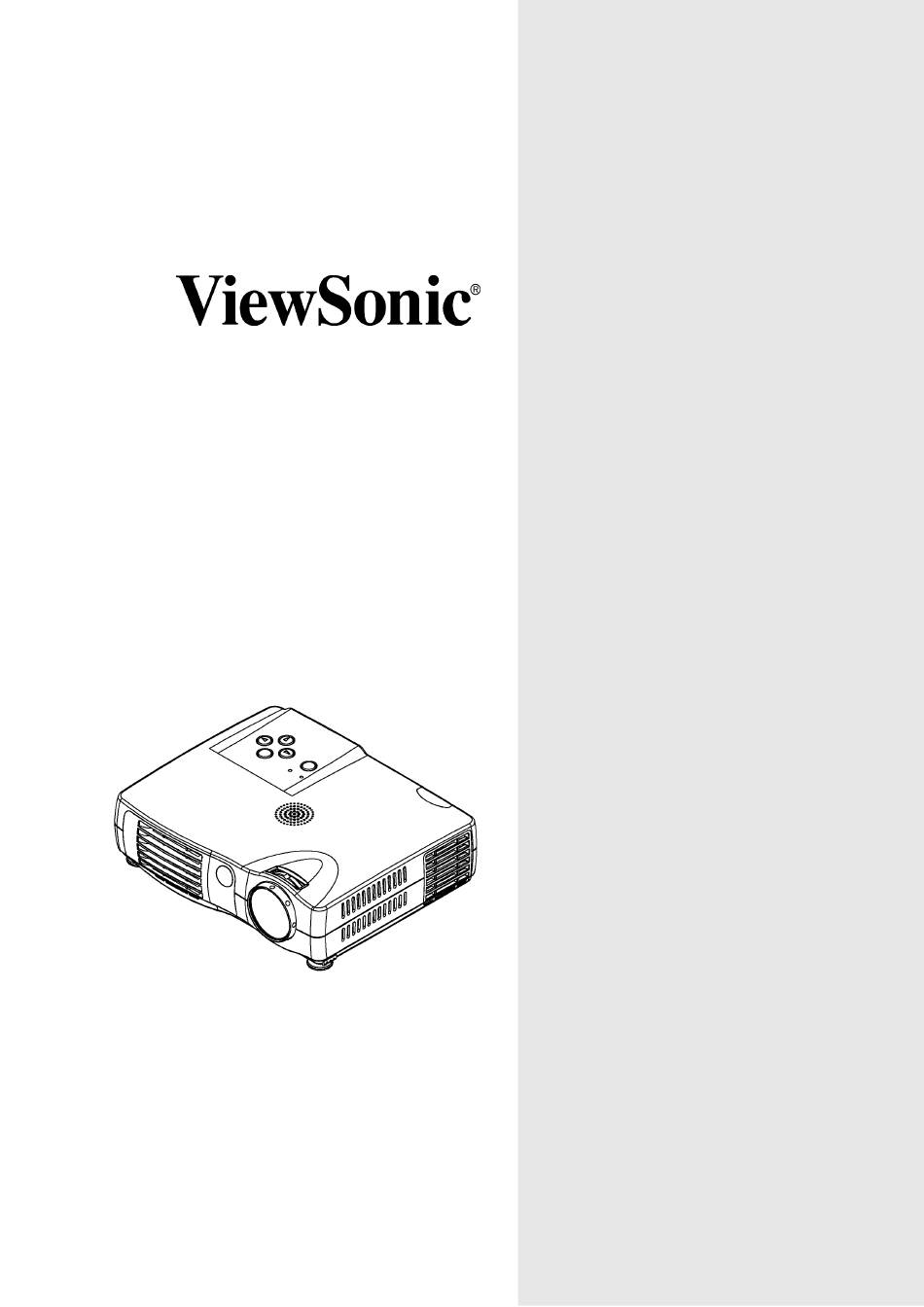

- Seite 1 PJ250 Benutzeranleitung...
-
Seite 2: Inhaltsverzeichnis
Entfernungstabelle ....................17 Abmessungen des Gehäuses................18 Kundenservice ................... 19 BESCHRÄNKTE HAFTUNG..............20 Anhang....................... 21 Sicherheitsrichtlinien für Netzkabel..............21 WICHTIGE INFORMATIONEN ZUR SICHERHEIT........22 Sicherheitshinweise ....................22 FCC-Informationen für die U.S.A................23 FCC-Informationen für Kanada................23 FCC-Informationen für Europa................23 Benutzerinformation für alle Länder..............23 ViewSonic PJ250... -
Seite 3: Für Ihre Unterlagen
Microsoft, Windows, Windows NT, und das Windows-Logo sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei-Vogel-Logo und OnView sind eingetragene Warenzeichen der ViewSonic Corporation. VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. -
Seite 4: Beigefügtes Zubehör
Beigefügtes Zubehör Packen Sie das Gerät und das Zubehör aus und prüfen Sie, ob das folgende Zubehör vorhanden ist. • Schnellstartanleitung • ViewSonic Wizard-CD • Objektivkappe (am Projektor befestigt) • Fernbedienung (mit einer Knopfbatterie) • Netzkabel (1.8 m / 5.9 Ft) •... -
Seite 5: Beschreibung Des Projektors
15. AUTO-Taste / Cursortaste 5. Lautsprecher 16. SCHNELLMENÜ-Taste / Cursortaste 6. Taste des vorderen Fußeinstellers 17. PC-Anschluss 7. Vorderer Fußeinsteller 18. VIDEO-Buchse 8. Lüftungsauslässe 19. AUDIO-Buchse 9. Ventilationsöffnungen 20. AC IN-Anschluss 10. NETZ-Taste 21. Hinterer Fußeinsteller 11. BETRIEBS-Anzeige ViewSonic PJ250... -
Seite 6: Beschreibung Der Fernbedienung
Fernbedienung sofort. • Halten Sie Knopfbatterien außerhalb der eichweite von Kindern. Sollte eine Batterie verschluckt werden, suchen Sie sofort die Hilfe eines Arztes. • Einige Befehle sind nur mit der Fernbedienung auszuführen, behandeln Sie sie stets umsichtig. ViewSonic PJ250... -
Seite 7: Anschluss An Einen Personalcomputer
• Die Einstellungsmethode des PCs ist von Model zu Model verschieden. Weitere Informationen finden Sie in de Betriebsanleitung des PCs, bzw. sind beim entsprechenden PC-Hersteller erhältlich. RGB-Signalkabel (mitgeliefert) DVI/mini D-Sub 15-Pin-Konversion- skabel (mitgeliefert) Monitorausgang Monitorausgang DVI-D-Kabel (optional erhältlich) ViewSonic PJ250... -
Seite 8: Anschluss An Eine Videoausrüstung
• Das Videokabel und S-Videokabel des Projektors sind verschiedene Kabel. Erweiterungskabel sind beim Händler erhältlich. • Die AUDIO-Buchse des Projektors ist eine Stereo-Mini-Buchse mit 2.5 mm Durchmesser. Der Anschluss eines üblichen Stereokabels (3.5 mm Durchmesser) zum Anschluss an eine Kopfhörerbuchse des PCS oder der Videoausrüstung ist nicht möglich. ViewSonic PJ250... -
Seite 9: Betrieb Des Projektors
Die BETRIEBS-Anzeige beginnt grün zu blinken und leuchtet nach etwa 60 Sekunden stetig. Die Projektionsleinwand erhellt sich nach etwa 40 Sekunden. Der Projektor ist nun einsatzbereit. Schalten Sie die Netzversorgung der angeschlossenen Ausrüstung an. Wählen Sie einen Eingang. Betriebstasten des Geräts: Drücken Sie QUELLEN-Taste. Fernbedienung: Drücken Sie eine der Eingangswahltasten. ViewSonic PJ250... -
Seite 10: Den Projektor Ausschalten
Kontrollieren Sie, ob die BETRIEBS-Anzeige bernsteinfarben leuchtet und entfernen Sie dann das Netzkabel. Die BETRIEBS-Anzeige schaltet sich aus. ACHTUNG: Ziehen Sie nicht das Netzkabel während die BETRIEBS-Anzeige bernsteinfarben blinkt. Dies führt zu einer Verkürzung der Betriebslebensdauer der Lampe und kann den Projektor beschädigen. ViewSonic PJ250... -
Seite 11: Das Schnellmenü
Unterbildes (groß, mittel, oder klein) bestimmt oder das Bild ausgeschaltet (kein Display). (Das Einstellungsdisplay und das Bild wird erst angezeigt, wenn ein Sig- nal über den PC-Anschluss eingeht.) Lautstärke Mit dieser Funktion wird die Lautstärke der integrierten Lautsprecher geregelt. ViewSonic PJ250... -
Seite 12: Umgang Mit Dem Menü
Schließen von Menüs (z.B. schließen von Untermenüs). (AUTO) Taste Zur Wahl des nächsten Menünamens. Springt zum nächsten Einstellungswert eines Punktes. Entspricht der Funktion der EINGABE-Taste der Fernbedienung. (SCHNELLMENÜ) Taste Auswahl eines Menüpunktes. (QUELLEN) Taste Zur Rückkehr zur Menüauswahl. Springt zum nächsten Einstellungswert eines Punktes. ViewSonic PJ250... - Seite 13 • Das Menü wird automatisch geschlossen, wenn 30 Sekunden lang keine Taste gedrückt wird. Anzeige des Menüs Drücken Sie die MENÜ-Taste, um das Menü anzuzeigen Hinweis : Durch ein Drücken der MENÜ-Taste des Gerätes erhält die QUELLEN-Taste, AUTO-Taste, und SCHNELLMENÜ-Taste die Funktion von Cursortasten. ViewSonic PJ250...
-
Seite 14: Einstellungen/Regelungen Vornehmen
Drücken Sie die MENÜ-Taste, um ein Menü zu schließen. Betriebstasten des Geräts: Drücken Sie die MENÜ-Taste, um den Cursor zu entfernen. Der Ablauf dieses Vorgangs ändert sich, falls gerade ein Untermenü angezeigt wird. In diesem Fall, drücken Sie die MENÜ-Taste bis das MENÜ geschlossen ist. ViewSonic PJ250... -
Seite 15: Status-Anzeige Der Lampenaktivität
Die Lampe schaltet sich nicht ein. steinfarben nach Die Lampe hat das Ende der Betriebslebensdauer erreicht. Kontak- 90 Sekunden lan- tieren Sie Ihren Händler oder ViewSonic zum Erstehen einer Ersat- gem Blinken zlampe. Hinweis: Im Fall, dass der Projektor nicht korrekt projiziert, informieren Sie sich mit Hilfe des Abschnittes über die Fehlerbehebung der Gebrauchsanleitung. -
Seite 16: Austausch Des Lampenmoduls
• Berühren Sie die Lampe nicht mit bloßen Händen. Dies verkürzt die Betriebszeit der Lampe. • Es kann vorkommen, dass die Lampe zerbricht, wenn Sie das Ende ihrer Betriebszeit erreicht hat. Kontaktieren Sie in einem solchen Fall umgehend das ViewSonic-Kundenservice. VORBEREITUNG Um ein Zerkratzen zu vermeiden, legen Sie die Lampe auf ein weiches Tuch. - Seite 17 (2) Ziehen Sie die Schrauben der Abdeckung im Uhrzeigersinn an. Zurücksetzen des Lampen-Betriebsstundenzählers. Stecken Sie vor dem Zurücksetzen das Netzkabel ein und schalten Sie das Gerät ein. Wählen Sie [Info.]→ [Zurücksetzen des Stundenzählers] und setzen Sie dann die Stundenanzeige zurück. ViewSonic PJ250...
-
Seite 18: Technische Angaben
Datenprojektor: 5° bis 35°C (41° bis 95°F), 30 bis 85% Luftfeuchtigkeit Prüfzeichen UL Genehmigung (UL 1950, CSA 950) Entspricht FCC Klasse A Anforderungen Entspricht EMC Richtlinie (EN55022, EN55024) Entspricht der Richtlinie zur Niedrigspannung (EN60950) * Angaben und Ausführungen können ohne Vorankündigung geändert werden. ViewSonic PJ250... -
Seite 19: Entfernungstabelle
2438 x 1829 3970 3048 96 x 72 156.3 12.3 3048 x 2286 4970 3810 120 x 90 195.7 15.5 3658 x 2743 5960 4572 144 x 108 234.6 18.6 4064 x 3048 6620 5080 160 x 120 260.6 20.6 ViewSonic PJ250... -
Seite 20: Abmessungen Des Gehäuses
Abmessungen des Gehäuses ViewSonic PJ250... -
Seite 21: Kundenservice
Kundenservice Kontaktieren Sie ViewSonic, falls Sie technische Unterstützung oder Produktservice benötigen. Hinweis: Sie benötigen die Seriennummer des Produkts. Country/Region Web site T = Telephone Email F = FAX Germany viewsoniceurope.com T: 0800 1717430 service.eu@ F: (0)2154 918812 viewsoniceurope.com Other German-speaking viewsoniceurope.com... -
Seite 22: Beschränkte Haftung
Garantiedauer: Auf die ViewSonic-Projektoren wird eine Garantie von drei (3) Jahren gewährt, und zwar für alle Teile außer der Lampe, und drei (3) Jahre für Facharbeit vom Datum des ersten Kauferwerbs von seiten des Endverbrauchers. Projektorlampen verfügen über eine separate Garantie. -
Seite 23: Anhang
Verwenden Sie in Europa einen zu den Steckbuchsen in Ihrem Land passenden Kabelsatz. Der Kabelsatz ist zertifiziert nach HAR und auf dem äußeren Mantel oder auf der Isolierung eines inneren Leiters besonders gekennzeichnet. Alle Fragen zur Verwendung der richtigen Stromkabel richten Sie bitte an den Händler, von dem Sie das Produkt gekauft haben. ViewSonic PJ250... -
Seite 24: Wichtige Informationen Zur Sicherheit
Ersetzen Sie die Lampe, wenn die Statusanzeige leuchtet. • Es kommt vor, dass eine Lampe zum Ende ihrer Betriebszeit zerbricht. Kontaktieren Sie in einem solchen Fall umgehend das ViewSonic-Kundenservice. Vorsichtsmaßnahmen zum Verhindern von Feuer oder elektrischen Schlag • Das Gerät muss ausreichend belüftet und die Ventilationsöffnungen frei sein, so dass sich keine Hitze im Gerät staut. -
Seite 25: Fcc-Informationen Für Die U.s.a
Fall ist der Benutzer dafür verantwortlich, die Störungen zu beseitigen. RF-Interferenz HINWEIS Die Federal Communications Commission genehmigt keine Modifikation des Gerätes, AUSSER in dem von ViewSonic in dieser Anleitung angezeigten Rahmen. Ein Nichtbeachten dieser Vorschrift kann zum Verlust der Betriebszulassung des Gerätes führen.
