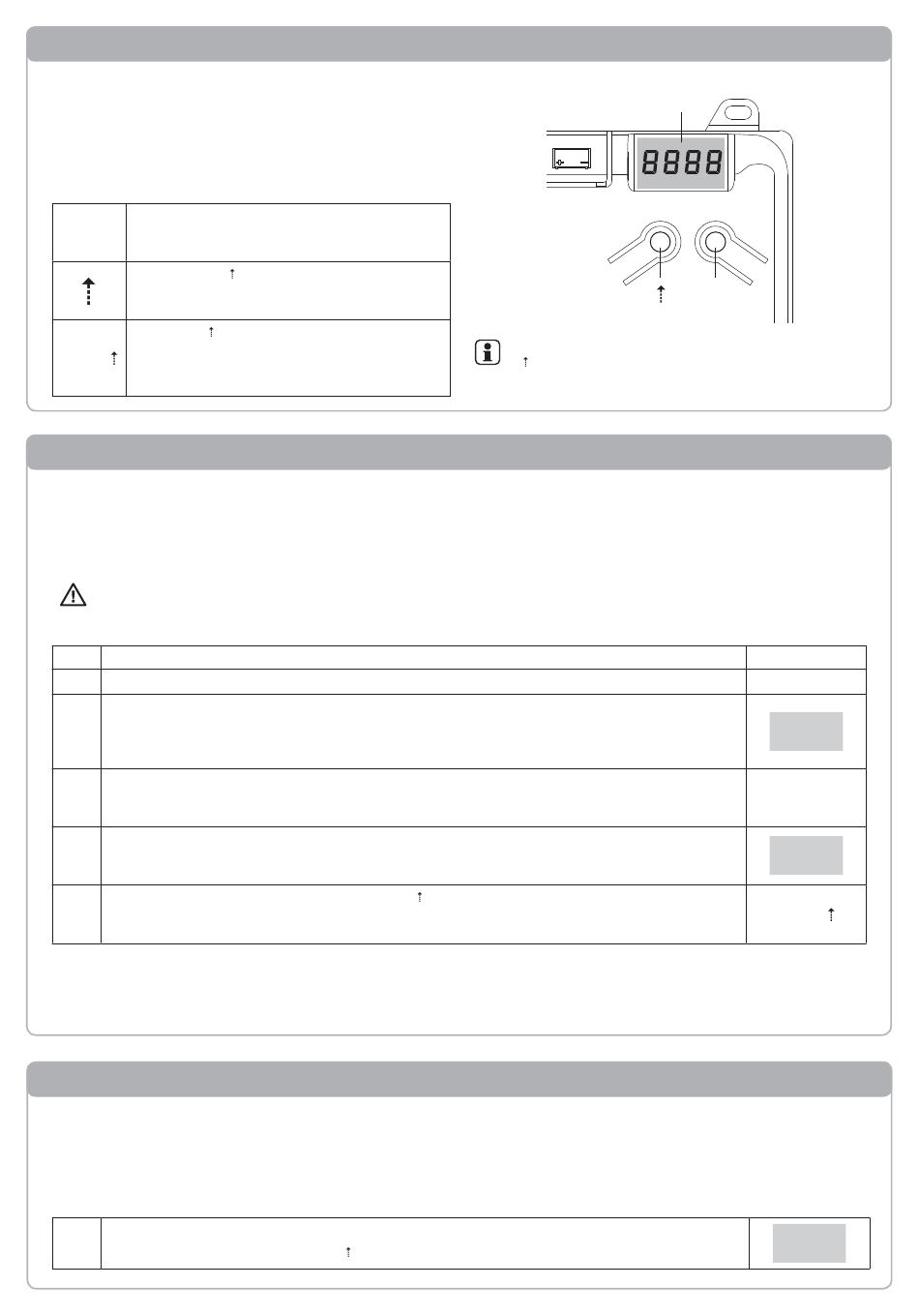

Programmierung der Steuerung CP.JMP - Einführung
Über die Programmierung der Steuerung können alle für den
einwandfreien Betrieb des Torantriebs erforderlichen Parame-
ter eingestellt werden.
Die Programmierung erfolgt über eine Reihe von Menüs, die
über das LCD-Display aufgerufen werden können, jedem Menü
entspricht eine der im Folgenden beschriebenen Funktionen.
Mit der Taste „PGM" werden die Programmie-
PGM
rung aufgerufen, ausgewählte Menüs aufgerufen
und gewählte Werte bestätigt.
Mit der Taste „ " kann in zyklischer Folge durch
die verschiedenen Menüoptionen und einzustel-
lenden Werte geblättert werden.
Wenn Sie „ " und „PGM" gleichzeitig drücken,
gelangen Sie zur höheren Menüebene zurück
PGM+
bzw., wenn Sie sich bereits auf der ersten Ebene
befinden, verlassen Sie die Programmierung.

Selbstregelung der Betriebsparameter (AUTO)

Die erste und wichtigste zu programmierende Funktion ist die Selbstregelung der Parameter, mit der an der Steuerung die End-
anschläge, das auf das Torblatt ausgeübte Drehmoment und die Verlangsamungsphasen eingestellt werden können.
Verlangsamungsphase bedeutet, dass die letzten Sekunden der Bewegung, sowohl beim Öffnen als auch bei Schließen, mit
geringerer Geschwindigkeit ausgeführt werden, was eine geräuschärmere Bewegung ermöglicht.
Während des Autoset-Vorgangs führt die Steuerung automatisch einige Öffnungs- und Schließvorgänge aus.
Vergewissern Sie sich bevor Sie fortfahren, dass sich im Bewegungsbereich des Tors keine Personen, Tiere oder Hinder-
nisse befinden oder dorthin gelangen können.
1 Stecken Sie den Stecker in die Netzsteckdose
2 Drücken Sie die Taste [PGM], um die Programmierung aufzurufen.
3 Auf dem Display wird „AUTO" angezeigt, wählen Sie die Funktion Auto durch Drücken von [PGM]
Der Schriftzug AUTO beginnt langsam zu blinken. Drücken Sie die Taste [PGM] und halten Sie sie
4 gedrückt, nach 5 Sekunden beginnt der Schriftzug AUTO schnell zu blinken, lassen Sie die Taste
erst los, wenn auf dem Display die Meldung PRG erscheint.
Wenn auf dem Display die Meldung PRG erscheint, beginnt die Selbstregelungsphase. Die Steue-
5 rung löst einige Öffnungs- und Schließbewegungen mit verschiedenen Geschwindigkeiten aus.
Am Ende der Bewegungsvorgänge erscheint auf dem Display die Meldung „OK".
Drücken Sie gleichzeitig die Tasten [PGM] und [ ], um zum Programmiermenü zurückzukehren.
6 Zum Verlassen der Programmierung unterbrechen Sie die Stromversorgung oder warten Sie 60 Se-
kunden.
Durch die Auslösung der Lichtschranken oder andere Befehlssignale vom Sender oder Schlüsselschalter wird die Autoset-
Phase unterbrochen und die Meldung ERR angezeigt. Somit muss die Prozedur widerholt werden.
Jede Selbstregelungsprozedur überschreibt die vorherige.
Führen Sie nach Wartungsarbeiten oder Änderungen am Tor stets eine Autoset-Prozedur durch.
Zeiteinstellung für Schließautomatik (TCA)
Mit der Schließautomatikfunktion kann eine Zeit eingestellt werden, nach deren Ablauf die Steuerung, wenn sich das Tor in
geöffneter Stellung befindet, selbsttätig eine Schließbewegung ausführt.
Ist diese Funktion aktiviert, wird das Tor, auch wenn Sie vergessen, den Schließbefehl zu senden, bzw. bei zeitgleichen Befeh-
len, auf jeden Fall nach der eingestellten Zeit geschlossen.
In der Werkseinstellung ist die Schließautomatik deaktiviert.
Drücken Sie die Taste [PGM], um die Programmierung aufzurufen, bzw., wenn das Programmier-
1
menü bereits geöffnet ist, die Taste [ ] bis die Funktion TCA angezeigt wird.
LCD
Bei abgeschaltetem Display wird durch Drücken von
„ " ein Schrittbetriebsbefehl ausgeführt. Diese Funk-
tion kann während der Programmierung und Abnah-
meprüfung
PGM
PGM
AUTO
PRG
PGM+
TCA
15
