Anschlüsse der Steuerung CP.JMP
Im Folgenden wird erläutert, wie das optionale Zubehör F.BY, K.BY
und P.BY angeschlossen werden, ist keins davon vorhanden, fah-
ren Sie mit dem nächsten Abschnitt „Programmierung" fort.
Mit Ausnahme des Netzkabels haben alle elektrischen Ver-
bindungen eine Spannung von 24V und können auch durch
Nicht-Fachpersonal ausgeführt werden.

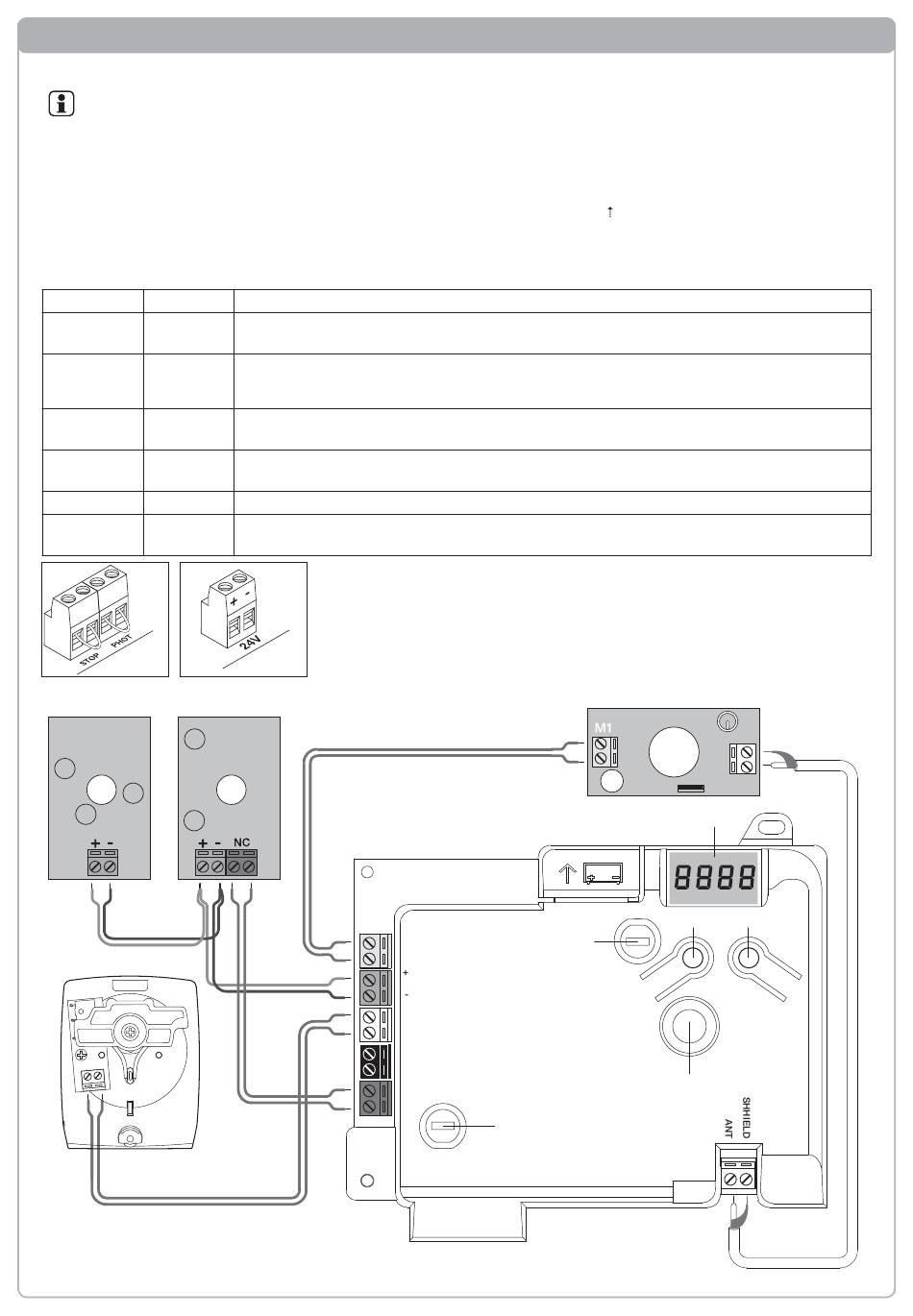

Schließen Sie alle Zubehörgeräte entsprechend des Plans in
Abbildung 34 an, im Abschnitt „Elektrische Anschlüsse" finden
Sie Hinweise auf die zu verwendenden Kabeltypen.
KLEMMENBELEGUNG
KLEMME FARBE
PHOT GRÜN
STOP SCHWARZ
PP WEISS
24V GELB
BLINK ROT
SHIELD/ANT BLAU
A
TX
P.BY
K.BY
14

BESCHREIBUNG

NC-Eingang von Lichtschranke RX. Die beiden Klemmen sind miteinander durch einen Draht verbunden (siehe „A")
Entfernen Sie diesen Draht nur dann, wenn die Lichtschranke angeschlossen wird.
Eingang STOP: NC-Kontakt für Zusatzbefehl „STOP" (optional). Die beiden Klemmen sind miteinander durch einen
Draht verbunden (siehe „A") Entfernen Sie diesen Draht nur dann, wenn an diesen Eingang ein Zubehörgerät ange-
schlossen wird.
Eingang für Schrittbetriebsbetätigung vom Schlüsselschalter. Bei jedem vom Schalter gesendeten Impuls wird in
zyklischer Folge eine über die Funktion PP konfigurierbare Befehlsfolge ausgeführt.
24Vdc-Ausgang für die Stromversorgung der Lichtschranken. Beachten Sie die Polarität + und - bei den Anschlüs-
sen (siehe „B").
Ausgang Blinkanschluss 24 Vdc
Anschluss für im Blinklicht eingebaute Antenne.
Beim Anschließen des RG58-Kabels ist die äußere Abschirmung an die Klemme SHIELD anzuschließen.
B
RX
Um das Anschließen zu vereinfachen, sind die Klemmen des Zubehörs
entsprechend den Anschlüssen der Steuerung farblich gekennzeichnet.
LEGENDE:
1 Lampe für Garagenbeleuchtung 24V E14 15 W
2 Leitungsschutzsicherung
3 Sicherung für das Zubehör
4 Programmiertaste „PGM"
5 Programmiertaste „ "
6 LCD-Display
3
BLINK
24V
PP
STOP
PHOT
2
SHIELD
ANT
F.BY
6
4
5
1
Abb.34
