Befestigung des Getriebemotors an der Decke - 2

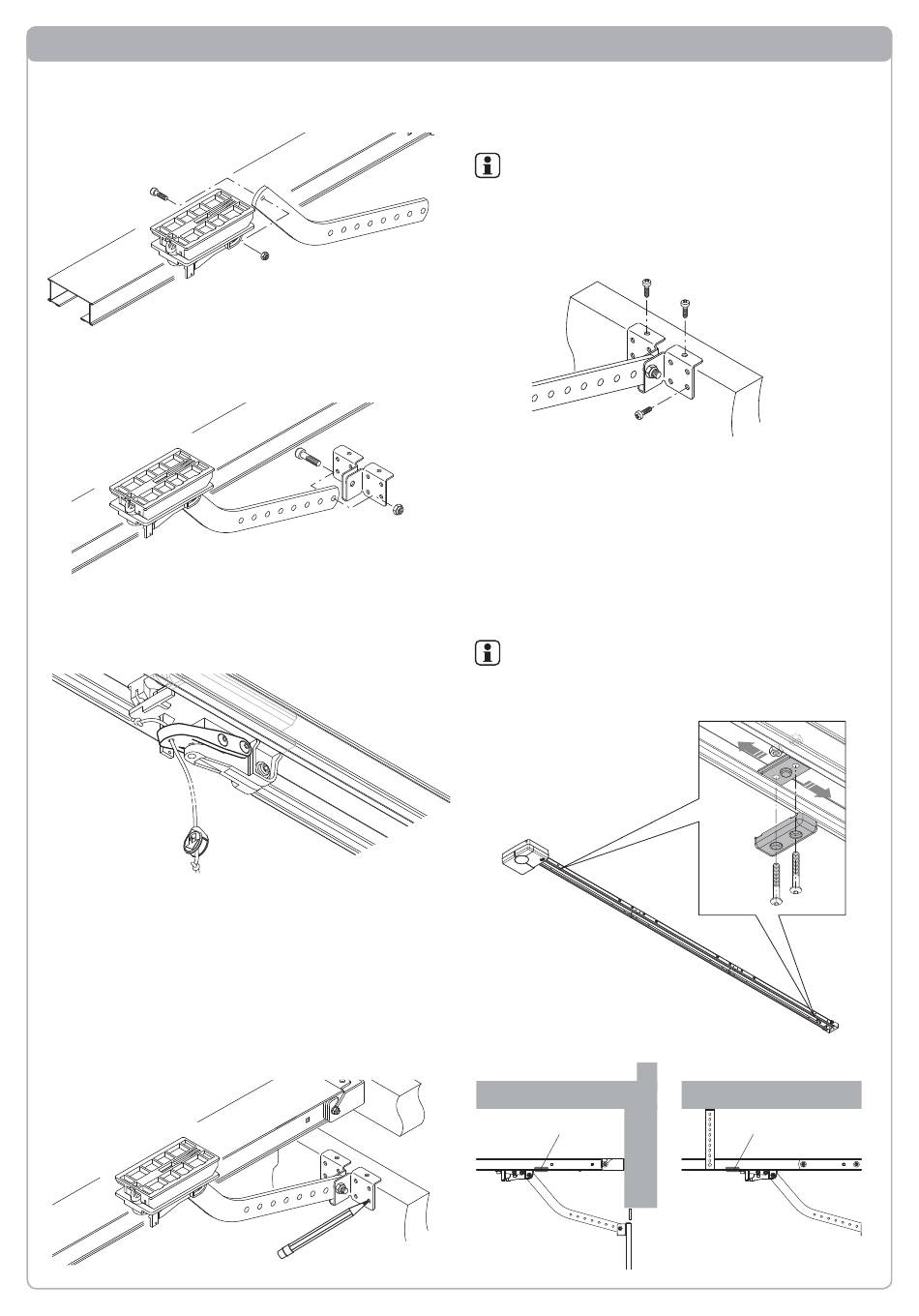

7) Bringen Sie nun den gebogenen Bügel JMP.7 wie in Abbil-
dung 24 gezeigt am Führungsschlitten an und befestigen Sie
ihn mit Schraube und Mutter.
8) Bringen Sie nun den Torblattbefestigungsbügel wie in Ab-
bildung 25 gezeigt am gebogenen Bügel JMP.7 an und befes-
tigen Sie ihn mit Schraube und Mutter.
9) Knoten Sie die Schnur an den Hebel der Entriegelungsvor-
richtung, wie in Abbildung 26 gezeigt.
10) Entriegeln Sie den Antriebsmechanismus, indem Sie die
Schnur nach unten ziehen, so dass sich der Mitnehmerbügel
der Antriebseinheit löst - Abbildung 27.
11) Führen Sie den Bügel zum Tor, so dass er am oberen Rand
des Torblatts anliegt, zeichnen Sie die Bohrungen für die Be-
festigung wie in Abbildung 27 gezeigt an.
Befestigen Sie den Bügel am Torblatt und kontrollieren Sie das
im Abschnitt „Vorausgehende Prüfungen" genannte Maß Y. In
einigen Fällen kann es erforderlich sein, um das Maß Y einzu-
halten, den gebogenen Bügel JMP.7 zu kürzen.
10
12) Für eine optimale Befestigung sollten alle Bohrungen des
Bügels verwendet werden (10 Schrauben), einschließlich der
oberen, in Abb. 28 gezeigten.
Die Befestigungsmittel werden nicht mitgeliefert.
Wählen Sie die je nach Materialart am besten geeignete
Methode (Dübel, Nieten, Schrauben).
Auf jeden Fall muss die Befestigung des Bügels für das
Gewicht und die zum Bewegen des Tors erforderliche
Belastung geeignet sein.
Abb.24
13) Fixieren Sie die mechanischen Endanschläge:
Diese beiden Anschläge sind durch die beiden Muttern innen und
die beiden Schrauben wie in Abbildung 29 gezeigt zu fixieren.
- Bringen Sie den Torflügel in völlig geschlossene Position, fi-
xieren Sie dann einen der beiden Anschläge so, dass der Füh-
rungsschlitten daran anliegt (Abbildung 30, F1).
Abb.25
- Bringen Sie den Torflügel in völlig geöffnete Position, fixieren
Sie dann den anderen Anschlag so, dass der Führungsschlit-
ten daran anliegt (Abbildung 31, F2).
Positionieren Sie die beiden mechanischen Anschläge
möglichst präzise, die Steuerung wird diese Anschlags-
positionen später speichern, um die Öffnungs- und
Schließvorgänge ordnungsgemäß auszuführen.
Abb.26
Abb.29
F1
Abb.30
Abb.27
Abb.28
F2
Abb.31
