KONFIGURATION
1
46
2
4

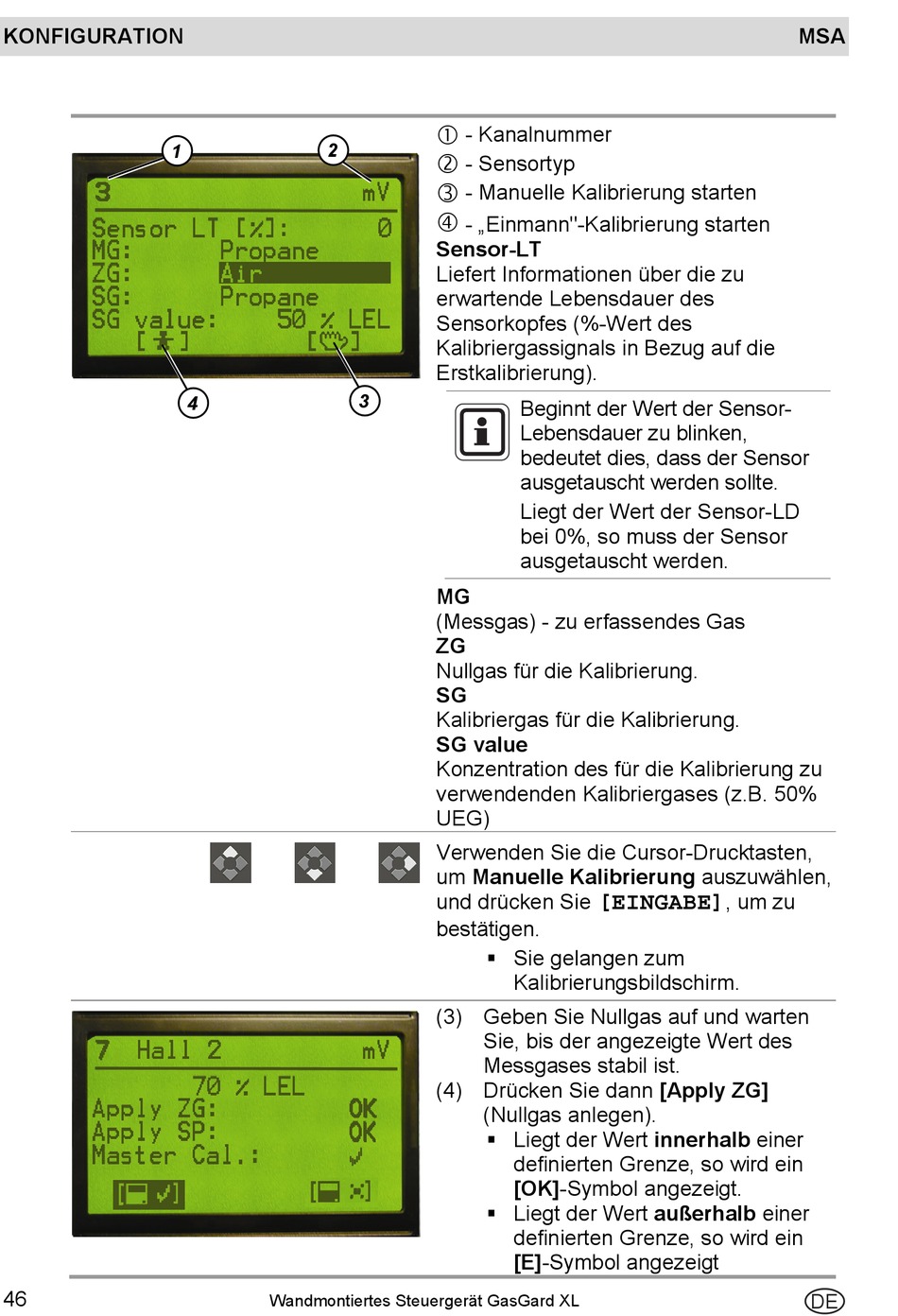

Wandmontiertes Steuergerät GasGard XL
- Kanalnummer
- Sensortyp
- Manuelle Kalibrierung starten
- „Einmann"-Kalibrierung starten
Sensor-LT
Liefert Informationen über die zu
erwartende Lebensdauer des
Sensorkopfes (%-Wert des
Kalibriergassignals in Bezug auf die
Erstkalibrierung).
3
Beginnt der Wert der Sensor-
Lebensdauer zu blinken,
bedeutet dies, dass der Sensor
ausgetauscht werden sollte.
Liegt der Wert der Sensor-LD
bei 0%, so muss der Sensor
ausgetauscht werden.
MG
(Messgas) - zu erfassendes Gas
ZG
Nullgas für die Kalibrierung.
SG
Kalibriergas für die Kalibrierung.
SG value
Konzentration des für die Kalibrierung zu
verwendenden Kalibriergases (z.B. 50%
UEG)
Verwenden Sie die Cursor-Drucktasten,
um Manuelle Kalibrierung auszuwählen,
und drücken Sie
bestätigen.
Sie gelangen zum
Kalibrierungsbildschirm.
(3) Geben Sie Nullgas auf und warten
Sie, bis der angezeigte Wert des
Messgases stabil ist.
(4) Drücken Sie dann [Apply ZG]
(Nullgas anlegen).
Liegt der Wert innerhalb einer
definierten Grenze, so wird ein
[OK]-Symbol angezeigt.
Liegt der Wert außerhalb einer
definierten Grenze, so wird ein
[E]-Symbol angezeigt
, um zu
[EINGABE]
MSA
DE
