H-340.1 D
H-200.1
220
LPF
40
180
REMOTE
0
PHASE
ON
OFF
100
SUBSONIC
20
0.2
GAIN
6.0
HI
INPUT
LOW
L

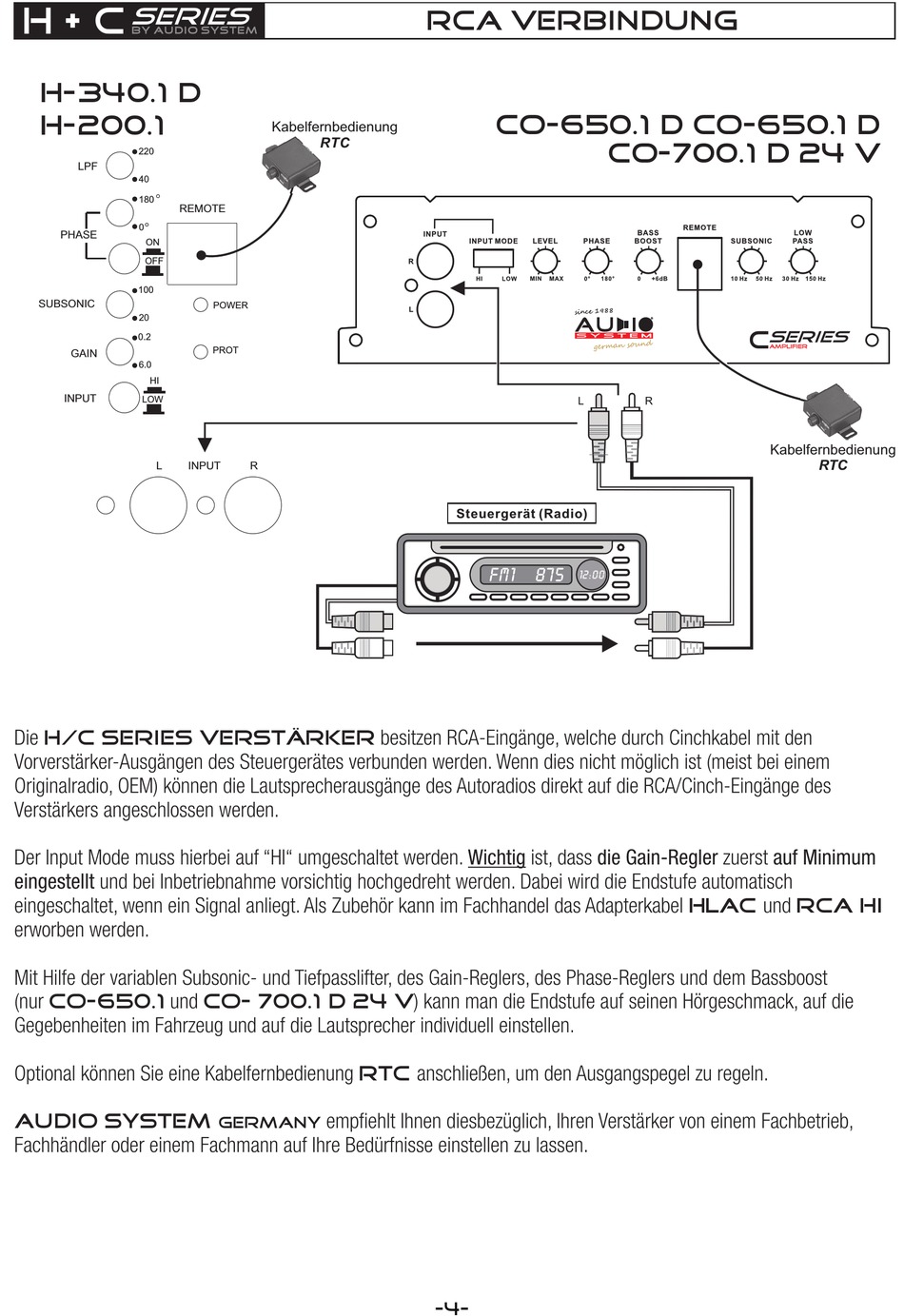

Die h/c Series Verstärker besitzen RCA-Eingänge, welche durch Cinchkabel mit den
Vorverstärker-Ausgängen des Steuergerätes verbunden werden. Wenn dies nicht möglich ist (meist bei einem
Originalradio, OEM) können die Lautsprecherausgänge des Autoradios direkt auf die RCA/Cinch-Eingänge des
Verstärkers angeschlossen werden.
Der Input Mode muss hierbei auf "HI" umgeschaltet werden. Wichtig ist, dass die Gain-Regler zuerst auf Minimum
eingestellt und bei Inbetriebnahme vorsichtig hochgedreht werden. Dabei wird die Endstufe automatisch
eingeschaltet, wenn ein Signal anliegt. Als Zubehör kann im Fachhandel das Adapterkabel HLAC und RCA HI
erworben werden.
Mit Hilfe der variablen Subsonic- und Tiefpasslifter, des Gain-Reglers, des Phase-Reglers und dem Bassboost
(nur CO-650.1 und co- 700.1 d 24 V) kann man die Endstufe auf seinen Hörgeschmack, auf die
Gegebenheiten im Fahrzeug und auf die Lautsprecher individuell einstellen.
Optional können Sie eine Kabelfernbedienung RTC anschließen, um den Ausgangspegel zu regeln.
AUDIO SYSTEM
Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen.
Kabelfernbedienung
RTC
POWER
PROT
INPUT
R
empfiehlt Ihnen diesbezüglich, Ihren Verstärker von einem Fachbetrieb,
germany
RCA Verbindung
CO-650.1 d CO-650.1 d
sin ce 198 8
ge rm an so un d
Steuergerät (Radio)
-4-
co- 700.1 d 24 V
R
Kabelfernbedienung
RTC
