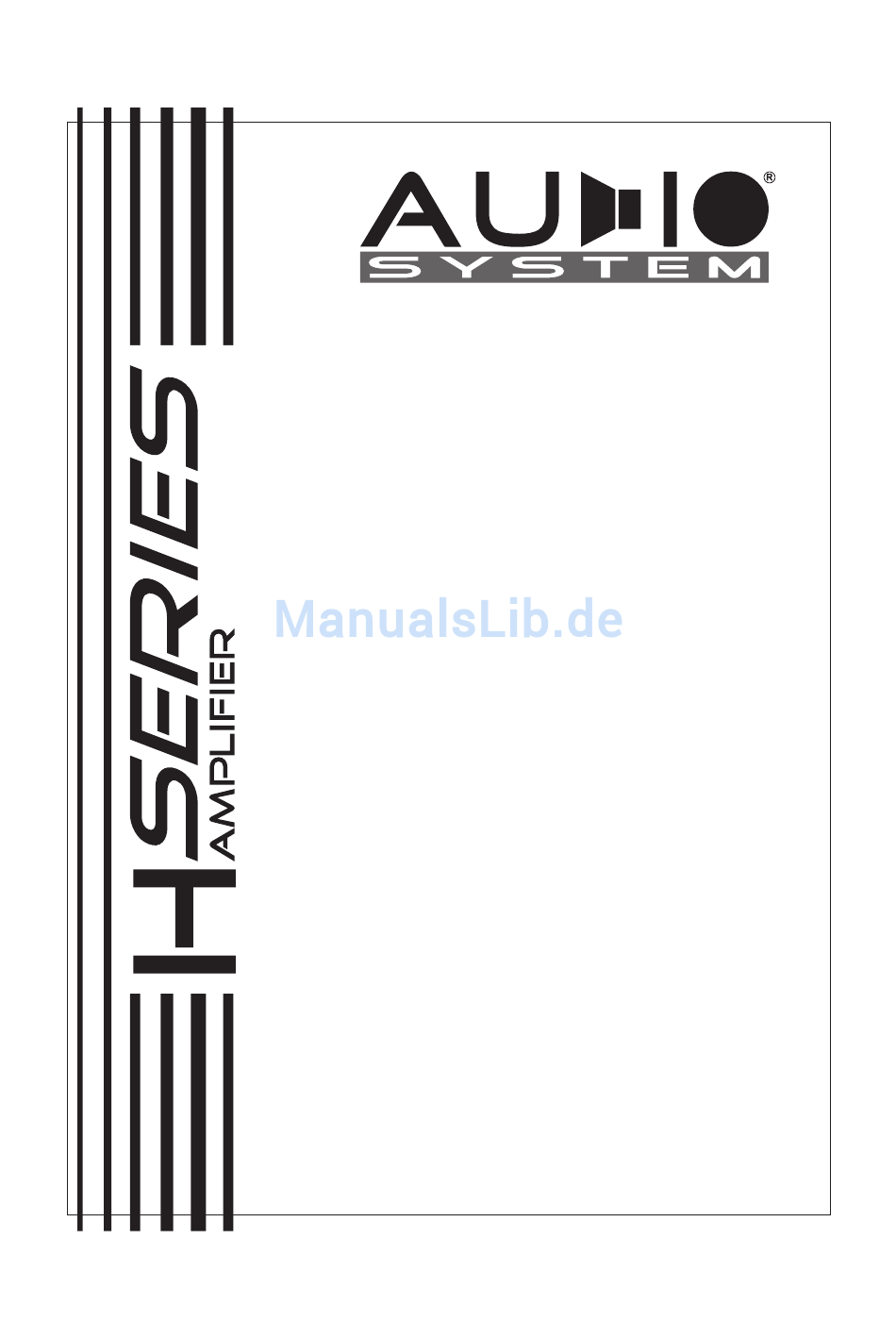

- Seite 1 High-Performance Car- amplifier Bedienungsanleitung H 3000.1 designed and engineered by audio system Germany...
- Seite 2 (Einbauspezialist) vornehmen zu lassen, da ein fachgerechter Einbau und Anschluss die Voraussetzung für ein klanglich perfektes Ergebnis ist. ausst attung 3000.1 Digitaler Mono-Hochleistungsverstärker 2x H 3000.1 linkbar, bis Max-Power 7500 Watt RMS Langlebiges doppelseitiges Epoxy PC Board Laststabil bis 1 Ohm mono Kaskadierte Weiterleitung des Ausgangsignals Master (...
- Seite 3 stromanschlüsse 3000.1 +12V SPEAKER-A SPEAKER-B Caution POWER This amplifier is not supplied with internal fuse in itself. Make sure you install in-line fuse holder from terminal of battery. SPEAKER OUTPUT Remote Anschluss MASSE Empfohlene externe Sicherungsgröße 300A (keine interne Sicherung vorhanden!) BATTERIE STEUERGERÄT (RADIO) 1.
-
Seite 4: Audiosystem
Die h series Verstärker besitzen RCA-Eingänge, welche durch Cinchkabel mit den Vorverstärker- Ausgängen des Steuergerätes verbunden werden. An den „BR OUT“-Cinchausgang der Endstufe ist es möglich mit einer zweiten H 3000.1 einen Master-Slave-Modus einzugehen. Dabei wird die zweite Endstufe von der ersten geregelt. - Seite 5 300A (keine interne Sicherung vorhanden!) BATTERIE Bitte beachten Sie, dass die H 3000.1 ein reiner Mono-Verstärker ist. Beim Anschluss von 2 Lautsprechern oder einem Doppelschwingspulen-Subwoofer werden die Lautsprecher (Schwingspulen) parallel geschaltet. Dabei ist zu beachten, dass jede Spule nicht weniger als 2 Ohm besitzt. Die...
- Seite 6 300A (keine interne Sicherung vorhanden!) BATTERIE Bei einem Doppel-Monobetrieb von 2 x H 3000.1 übernimmt die „Master-Endstufe“ die totale Kontrolle der „Slave-Endstufe“. Der positive (+) Anschluss des Subwoofers muss an den positiven Anschluss der „Master-Endstufe“ . Der negative (-) Anschluss des Woofers an den positiven (+) der „Slave-Endstufe“.
- Seite 7 fehlerbeschreibung Dieser Hochleistungsverstärker verfügt über ein effizientes Sicherheitssystem(MWPC) gegen Überhitzung, Überspannung, Kurzschluss und vor Gleichspannung am Lautsprecherausgang. Bei einem Fehler leuchtet die Protection-LED rot auf. Zur Überprüfung des Problems drehen Sie zunächst die Lautstärke des Steuergerätes herunter und schalten Sie dieses ab. - Massekabel fachgerecht angeschlossen? Endstufe schaltet - +12V Stromkabel fachgerecht angeschlossen?
- Seite 8 peCIFICATIONS 3000.1 Betriebsspannung 10 -16 V Ausgangsleistung bei 14,4 V -RMS Leistung @ 2 Ohm linkbar/Dual-Mono 5400 W x 1CH -RMS Leistung @ 1 ohm Mono 3000 W x 1CH -RMS Leistung @ 2 ohm Mono 1500 W x 1CH -RMS Leistung @ 4 ohm Mono...
