Inhaltszusammenfassung für Audio System R-110.4

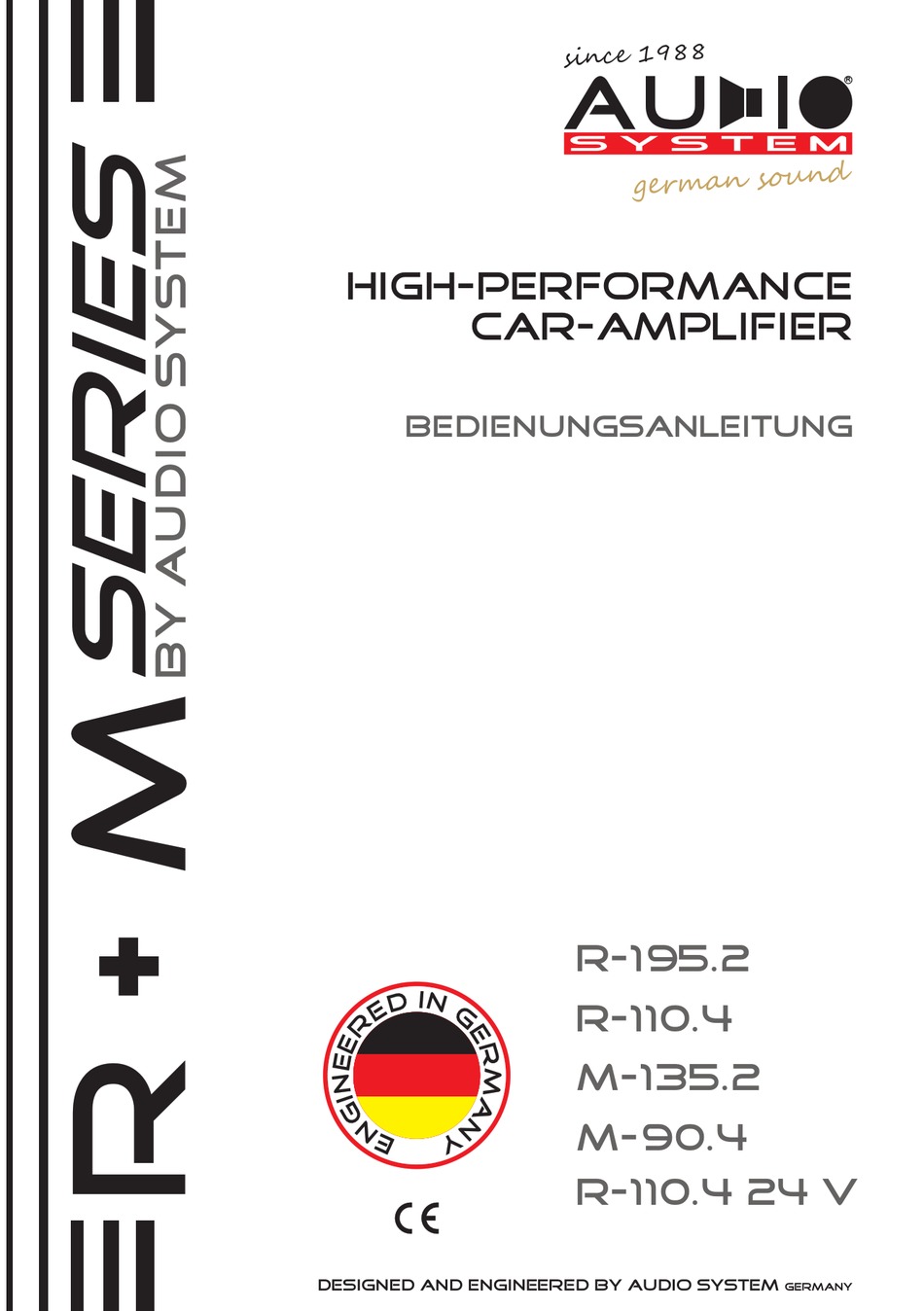

- Seite 1 1 9 8 8 g e r m a n s o u n d High-Performance Car-amplifier Bedienungsanleitung R-195.2 R-110. 4 M-135.2 M-90. 4 R-110. 4 24 v designed and engineered by audio system Germany...
- Seite 2 Achtung: Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen. Audio System Germany übernimmt keine Verantwortung für Gehörschäden, körperli- che Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen. Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt (Einbauspezialist) vornehmen zu lassen, da ein fachgerechter Einbau und Anschluss die Voraussetzung für ein klanglich perfektes Ergebnis ist.
- Seite 3 Audio system R-110. 4 + R-110. 4 24v/R-195.2/m-90. 4/M-135.2 1. Trennen der Stromversorgung: Klemmen Sie zuallererst die +24V bei R-110.4 24 V +12V Stromversorgung des Fahrzeuges ab. Dies geschieht am Besten, indem das Massekabel von der Batterie entfernt wird.
-
Seite 4: Rca Verbindung
Lösung möglich). Optional können Sie eine Kabelfernbedienung RTC anschließen, um den Ausgangspegel der Kanäle 3 + 4 zu regeln (LP muss eingeschaltet sein). AUDIO SYSTEM germany empfiehlt Ihnen diesbezüglich Ihren Verstärker von einem Fachbetrieb, Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen. -
Seite 5: Mono-Betrieb
Audio system Die R/m Series Endstufe besitzt eine automatische Signalerkennung. Diese wird benötigt, wenn der OEM- Ausgang kein überlagerndes 6-Volt Gleichspannungssignal besitzt. Um die Signalerkennung einzuschalten, muss die Jumper-Position von BTL auf SE umgesteckt werden (siehe Abb.). Hierzu muss das Gehäuse geöffnet werden. -
Seite 6: Kanal-Mono-Betrieb
Lautsprecheranschlüsse by Audio system R-110. 4 + R-110. 4 24 v/M-90. 4 2-Kanal-Mono-Betrieb CH3/4-MONO SUBWOOFER + BRIDGE - + BRIDGE - Channel 1 / 2 CH1/L CH2/R CH3/L CH4/R HERTZ HERTZ Power 1000 Lautsprecher- Protection impedanz HERTZ HERTZ 1000 4 ~ 8 ohm... - Seite 7 Fehlerbehebung by Audio system Dieser Hochleistungsverstärker verfügt über ein effizientes Sicherheitssystem(MWPC) gegen Überhitzung, Überspannung, Kurzschluss und vor Gleichspannung am Lautsprecherausgang. Bei einem Fehler leuchtet die Protection-LED rot auf. Zur Überprüfung des Problems drehen Sie zunächst die Lautstärke des Steuergerätes herunter und schalten Sie dieses ab.
-
Seite 8: Technische Daten
325(L)x 50(H)x 185(W)mm 295(L)x 50(H)x 185(W)mm si n c e 1 9 8 8 g e r m a n s o u n d Audio System Germany F all torstraße 6 - 76707 Hambrücken designed and engineered by audio system Germany...
