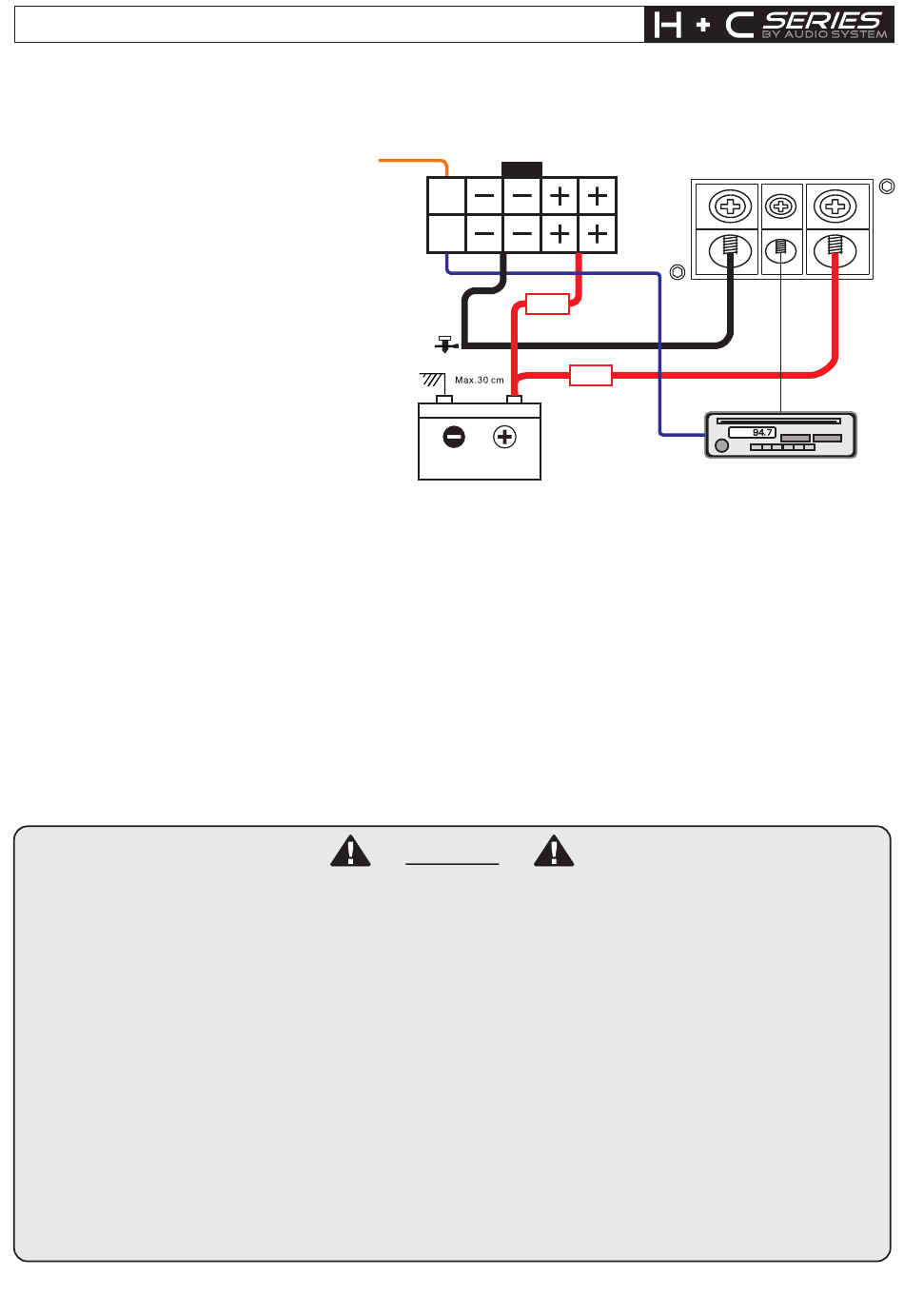

Stromanschlüsse
H-340.1 d / H-200.1 / CO-650.1 d / co- 700.1 d 24v
1. Trennen der Stromversorgung:
Klemmen Sie zuallererst die Stromversorgung
des Fahrzeuges ab. Dies geschieht am Besten,
indem das Massekabel von der Batterie entfernt
wird.
2. Masseanschluss:
Verbinden Sie den GND (Ground) Anschluss der
Endstufe mit der Fahrzeugkarosserie. Halten Sie
dieses Kabel so kurz wie möglich (maximal 50 cm)
und verwenden Sie einen aus-reichenden
Querschnitt (6 - 10 mm ). Stellen Sie sicher, dass
die Verbindung mit der Karosserie farb-, schmutz-
und staubfrei ist.
3. +12 V Stromanschluss (+24 V bei co- 700.1 d 24 V) : :
Der +12 V (+24 V bei co- 700.1 d 24 V) Anschluss der Endstufe ist mit dem Versorgungskabel über eine
Sicherung direkt an die Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur
Autobatterie maximal 30 cm betragen darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein
qualitativ hochwertiger Sicherungshalter sowie ausreichende Kabelquerschnitte (6 - 10 mm ). Diese Sicherung schützt
das Gerät und das Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss:
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung (+24 V bei co- 700.1
d 24 V) für Verstärker oder automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm
Stromkabel.
Die H-340.1 D + H-200.1 verfügen über einen generierten Remoteausgang (RO) für weitere Endstufen.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
(+24 V bei co- 700.1 d 24 V)
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ Benzinleitungen,
Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr
besteht.
orange
2
H-340.1 d
h-200.1
RO
REM
Sicherung
MASSE
Sicherung
BATTERIE
Achtung
-3-
CO-650.1 d
co- 700.1 d 24v
GND
Remote-
verbindung
blau
2
REM
+12V / +24V
Remote-
verbindung
RADIO
