Installationsanleitung
Dunstabzug DFPQS5/DFPQS6/DFPQS9
Einbauhaube
Betriebsarten: Abluft/Umluft
Einbau

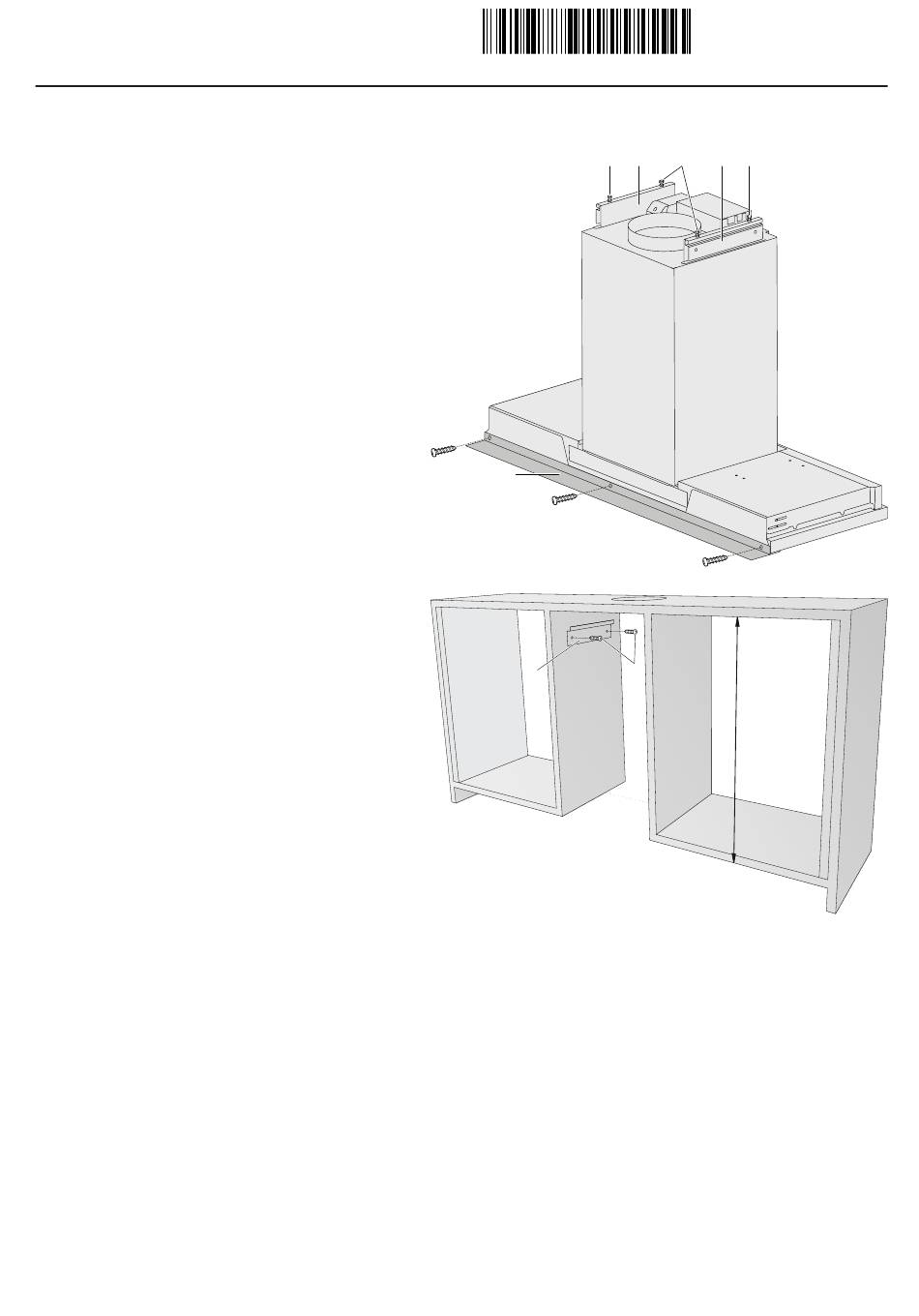

1.
Kunststoffkompensator G auf die richtige Ober-
schranktiefe zuschneiden und mit drei Schrauben
S4 (ø 3,5 × 6 mm) auf der Haubenrückseite befes-
tigen..
2.
Papierschablone an Oberschrank befestigen und 4
Löcher für Schrauben S5 vorstechen und bohren.
3.
2 Befestigungswinkel H mit je 2 Schrauben S5
(ø 4,3 × 12,5 mm) an Oberschrank befestigen.
4.
Nur bei Zubehör 'Frontabdeckung' (H4.2614/
H4.2615):
Winkel für Frontabdeckung mit Schrauben befes-
tigen (siehe Installationsanleitung 'Frontabdeckung').
5.
4 Stellschrauben S6 (ø 4 × 20 mm) inklusive Konter-
mutter in Befestigungswinkel E einschrauben..
6.
Netzkabel haubenseitig einstecken.
7.
Abluftschlauch an Abluftstutzen montieren.
Bei Verwendung der Rückschlagklappe bei Abluft:
Nach der Installation Funktion der Klappe testen;
allenfalls Blechring verwenden.
8.
Funktionstest durchführen.
9.
Haube von vorne gerade in den Oberschrank
schieben bis der Haubenkörper vorne mit dem
Oberschrank bündig ist.
S6
S4
G
S4
H
3
J61010.110-0
16.01.14
E
S6
E
S6
A
F
S4
S5
C
