Installationsanleitung
Dunstabzug DFPQS5/DFPQS6/DFPQS9
Einbauhaube
Betriebsarten: Abluft/Umluft
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallati-
onen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In
der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrich-
tungen, LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter
schalten, gelten als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für
einen sicheren und störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte
Leitungen nicht berührbar sein. Alte Installationen überprüfen.
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
Angaben über erforderliche Netzspannung, Stromart und Absicherung dem Typenschild entnehmen.

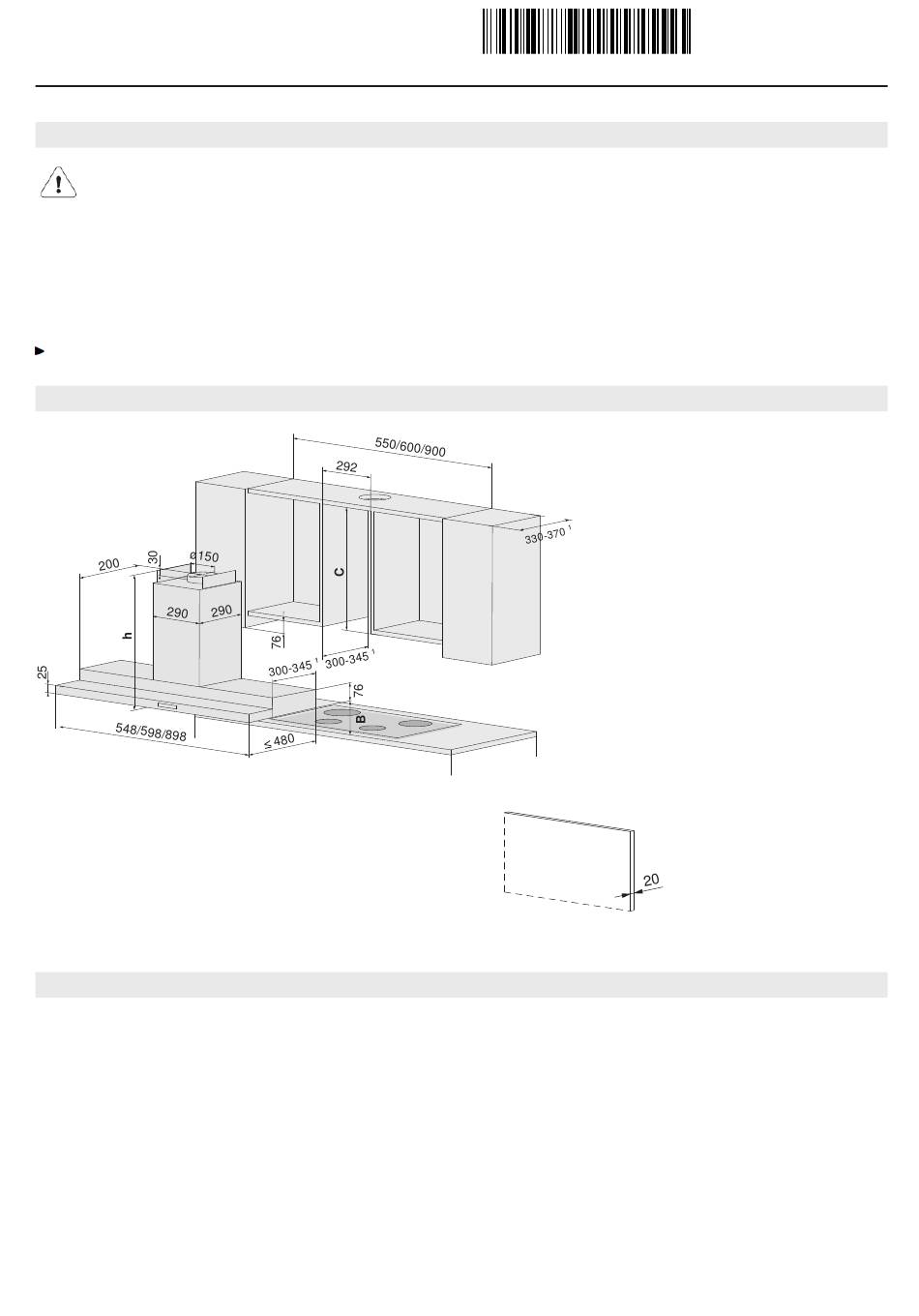

Abmessungen
h: Abluft/Umluft: 452 mm,
Abluft mit Blechring: 490 mm
Installation
Installationshinweise
• Neben der korrekten Auslegung der Abluftleitung ist die entsprechende Nachströmung der Zuluft zu gewährleisten.
Abluft braucht Zuluft.
• Seitliches Wegführen der Abluftleitung durch die Kaminverschalung vermeiden.
• Planungsmerkmale für eine zerstörungsfreie Deinstallation und Wartung des Gerätes.
– Teleskopverschalung nicht in abgehängte Decke führen.
– Von Silikonfugen an der Teleskopverschalung und dem Gerät wird abgeraten.
– Jegliche Verputz-, Gips-, Tapezier- oder Malerarbeiten sind vor der Geräteinstallation auszuführen.
Abstand über Kochfeld
Mindestabstand B:
Bei Elektrokochfeld:
min. 500 mm
Bei Gaskochfeld:
min. 650 mm
Verwendung von Gesteinsabdeckung
Wandplatte (Granit, Marmor) mit 20 mm Dicke möglich.
2
J61010.110-0
16.01.14
