Installationsanleitung
Einbaudunstabzug DF-U5 / DF-U6
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
➤
Einsatzhöhe der Geräte: bis max. 2000 m ü. M.
➤
Typ
Spannung
DF-U5, DF-U6
230 V~ 50 Hz

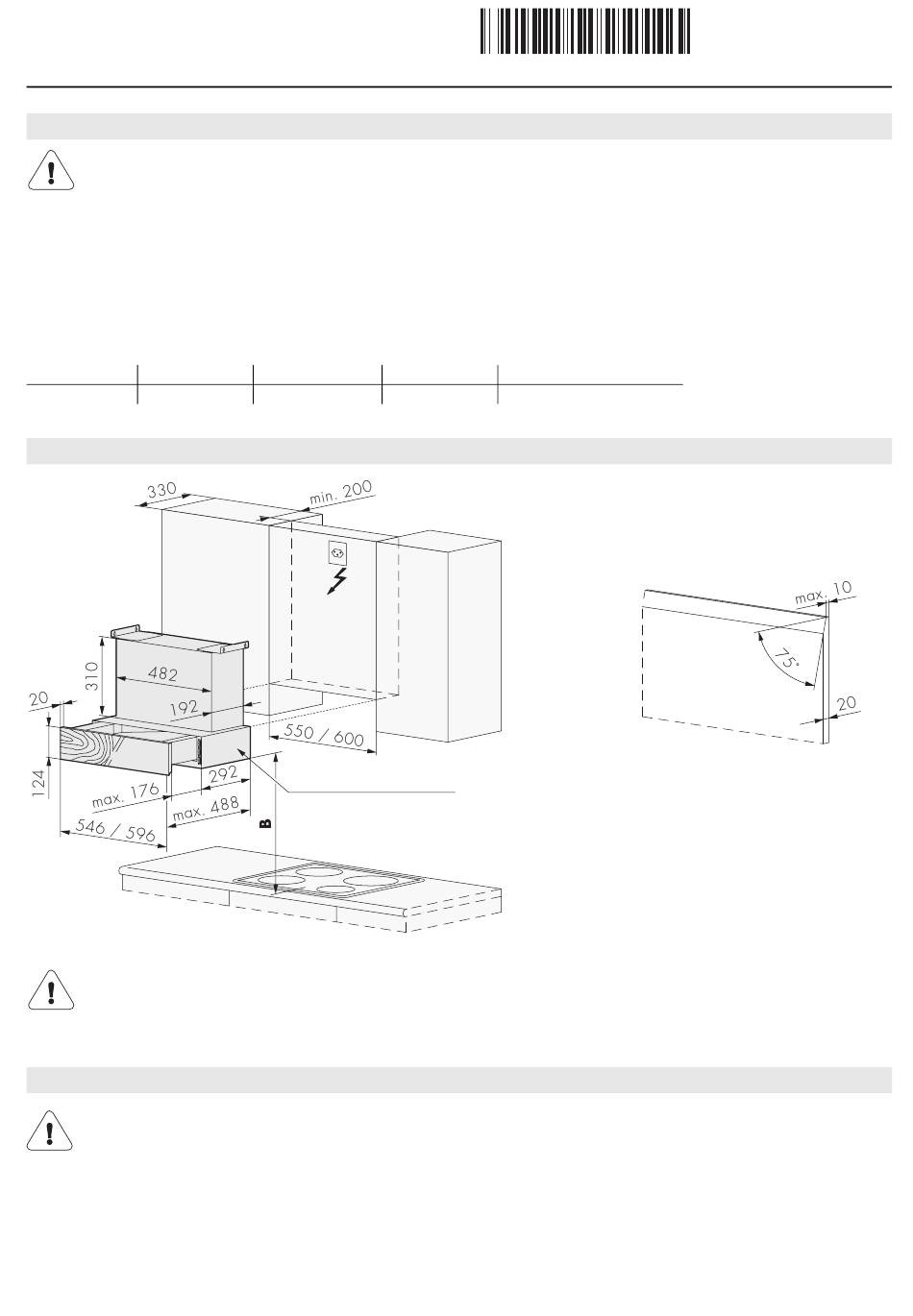

Abmessungen
Abstand über Kochfeld
Mindestabstand B
Bei Elektrokochfeld: min. 600 mm
Bei Gaskochfeld: min 750 mm
Wenn die Installationsanleitung des Gaskochfelds einen grösseren Abstand vorgibt, ist dieser zu berücksichtigen.
Umluftbetrieb
Während des Betriebes darf der Bereich oberhalb des Flachauszuges nicht bededeckt werden.
Dieser Dunstabzug kann nur im Umluftbetrieb verwendet werden. Die gefilterte Abluft strömt durch den vollständig ausgezogenen
Flachauszug und wird dort ausgeblasen.
Anschlusswert
Absicherung
max. 356 W
10 A
548 / 598
Baubreite Führungsprofil
Netzkabel
1,2 m mit Stecker «Typ 12»
2
J672.50-3
30.11.11 WIMA
Verwendung von
Gesteinsabdeckungen
Wandplatte (Granit, Marmor) mit
20 mm Dicke und Anfasung möglich.
