Erweiterte Diagnose - ProMinent Sigma X Ergänzungsanleitung

Betrieb

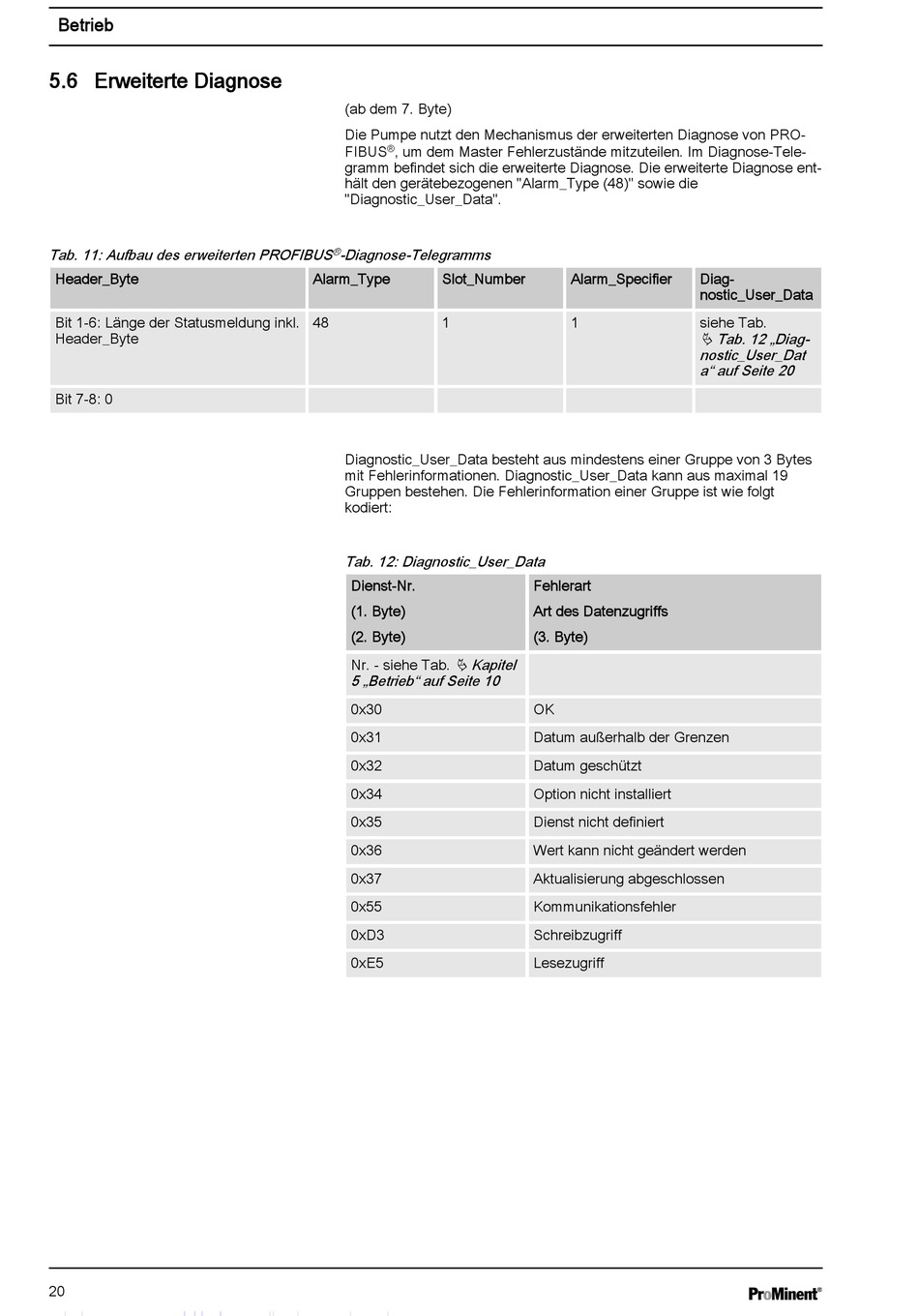

5.6 Erweiterte Diagnose

Tab. 11: Aufbau des erweiterten PROFIBUS
Header_Byte
Bit 1-6: Länge der Statusmeldung inkl.
Header_Byte
Bit 7-8: 0
20
(ab dem 7. Byte)
Die Pumpe nutzt den Mechanismus der erweiterten Diagnose von PRO‐
FIBUS ® , um dem Master Fehlerzustände mitzuteilen. Im Diagnose-Tele‐
gramm befindet sich die erweiterte Diagnose. Die erweiterte Diagnose ent‐
hält den gerätebezogenen "Alarm_Type (48)" sowie die
"Diagnostic_User_Data".
® -Diagnose-Telegramms
Alarm_Type Slot_Number
48 1
Diagnostic_User_Data besteht aus mindestens einer Gruppe von 3 Bytes
mit Fehlerinformationen. Diagnostic_User_Data kann aus maximal 19
Gruppen bestehen. Die Fehlerinformation einer Gruppe ist wie folgt
kodiert:
Tab. 12: Diagnostic_User_Data
Dienst-Nr.
(1. Byte)
(2. Byte)
Ä Kapitel
Nr. - siehe Tab.
5 „Betrieb" auf Seite 10
0x30
0x31
0x32
0x34
0x35
0x36
0x37
0x55
0xD3
0xE5
Alarm_Specifier Diag‐
nostic_User_Data
1 siehe Tab.
Ä Tab. 12 „Diag‐
nostic_User_Dat
a" auf Seite 20
Fehlerart
Art des Datenzugriffs
(3. Byte)
OK
Datum außerhalb der Grenzen
Datum geschützt
Option nicht installiert
Dienst nicht definiert
Wert kann nicht geändert werden
Aktualisierung abgeschlossen
Kommunikationsfehler
Schreibzugriff
Lesezugriff
