Bausatz Montieren - Dürkopp Adler 911 Zusatzanleitung

Verstellbare gurtklammer
Vorschau ausblenden Andere Handbücher für 911:
Inhaltsverzeichnis

Werbung

2

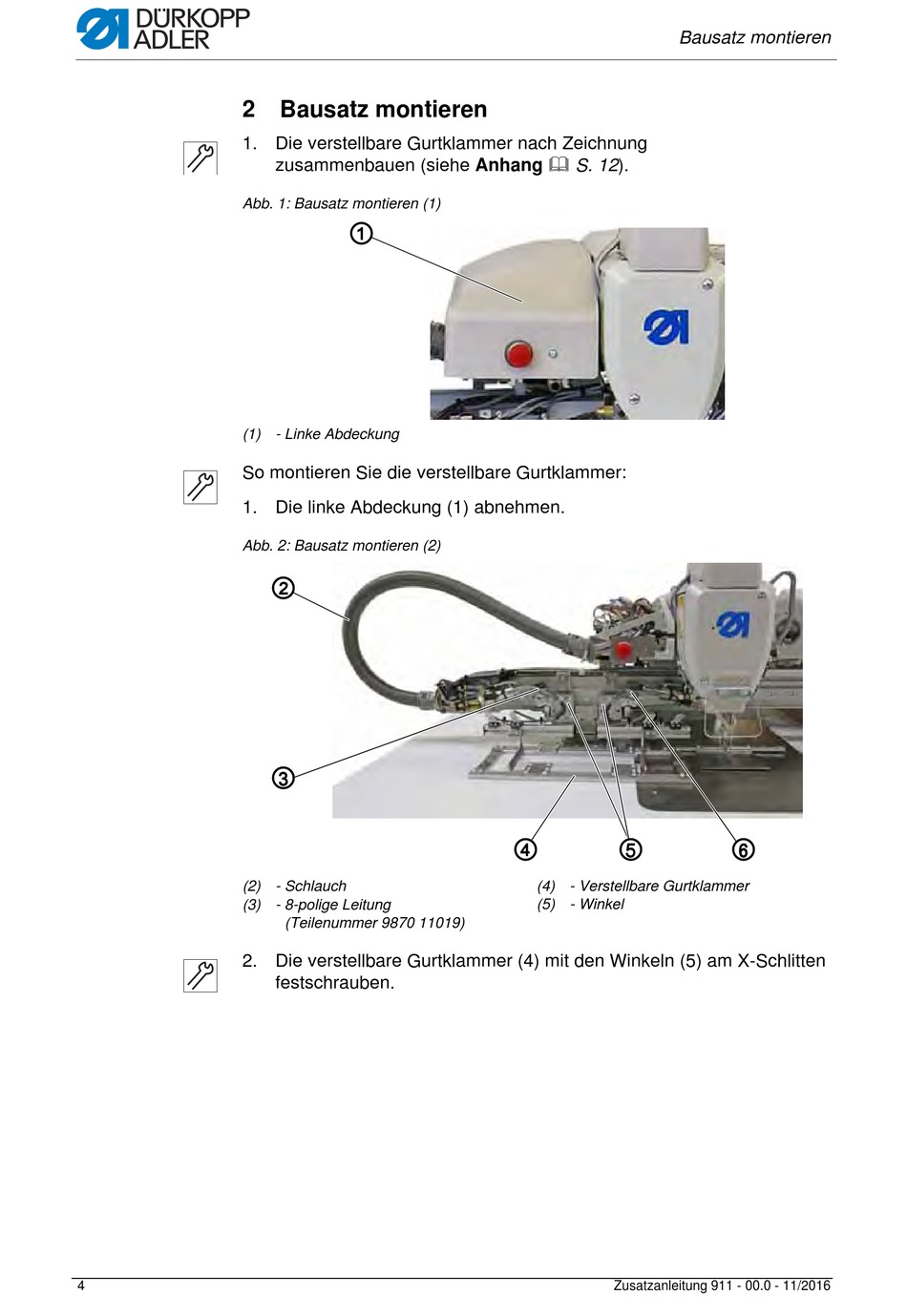

1. Die verstellbare Gurtklammer nach Zeichnung
Abb. 1: Bausatz montieren (1)
(1) - Linke Abdeckung
So montieren Sie die verstellbare Gurtklammer:
1. Die linke Abdeckung (1) abnehmen.
Abb. 2: Bausatz montieren (2)
(2) - Schlauch
(3) - 8-polige Leitung
2. Die verstellbare Gurtklammer (4) mit den Winkeln (5) am X-Schlitten
4

Bausatz montieren

zusammenbauen (siehe Anhang  S. 12).
(Teilenummer 9870 11019)
festschrauben.
Bausatz montieren
(4) - Verstellbare Gurtklammer
(5) - Winkel
Zusatzanleitung 911 - 00.0 - 11/2016
