Bausatz montieren

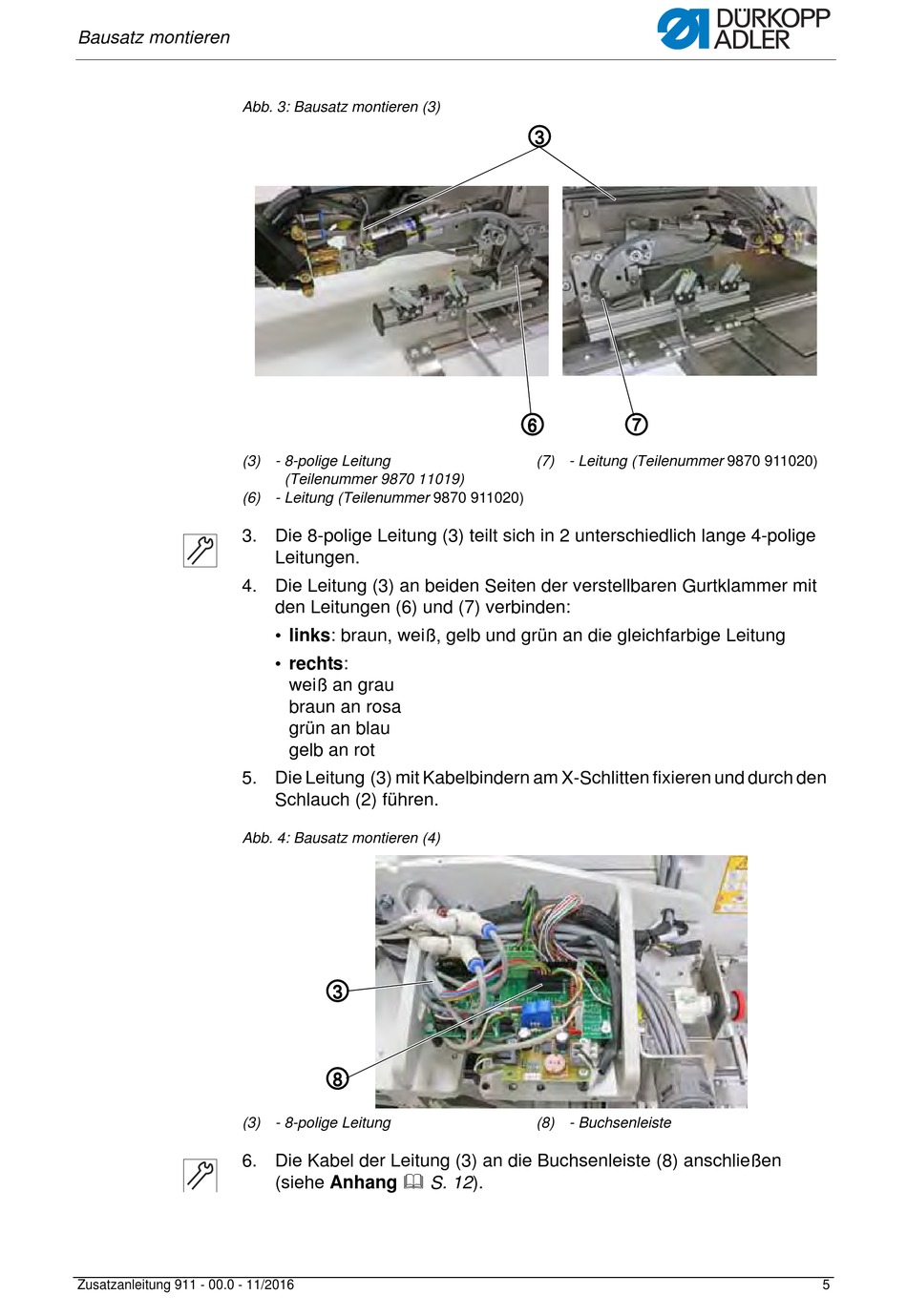

Abb. 3: Bausatz montieren (3)
(3) - 8-polige Leitung
(6) - Leitung (Teilenummer 9870 911020)
3. Die 8-polige Leitung (3) teilt sich in 2 unterschiedlich lange 4-polige
4. Die Leitung (3) an beiden Seiten der verstellbaren Gurtklammer mit
5. Die Leitung (3) mit Kabelbindern am X-Schlitten fixieren und durch den
Abb. 4: Bausatz montieren (4)
(3) - 8-polige Leitung
6. Die Kabel der Leitung (3) an die Buchsenleiste (8) anschließen
Zusatzanleitung 911 - 00.0 - 11/2016
(Teilenummer 9870 11019)
Leitungen.
den Leitungen (6) und (7) verbinden:
• links: braun, weiß, gelb und grün an die gleichfarbige Leitung
• rechts:
weiß an grau
braun an rosa
grün an blau
gelb an rot
Schlauch (2) führen.
③
⑧
(siehe Anhang S. 12).
③
⑥
⑦
(7) - Leitung (Teilenummer 9870 911020)
(8) - Buchsenleiste
