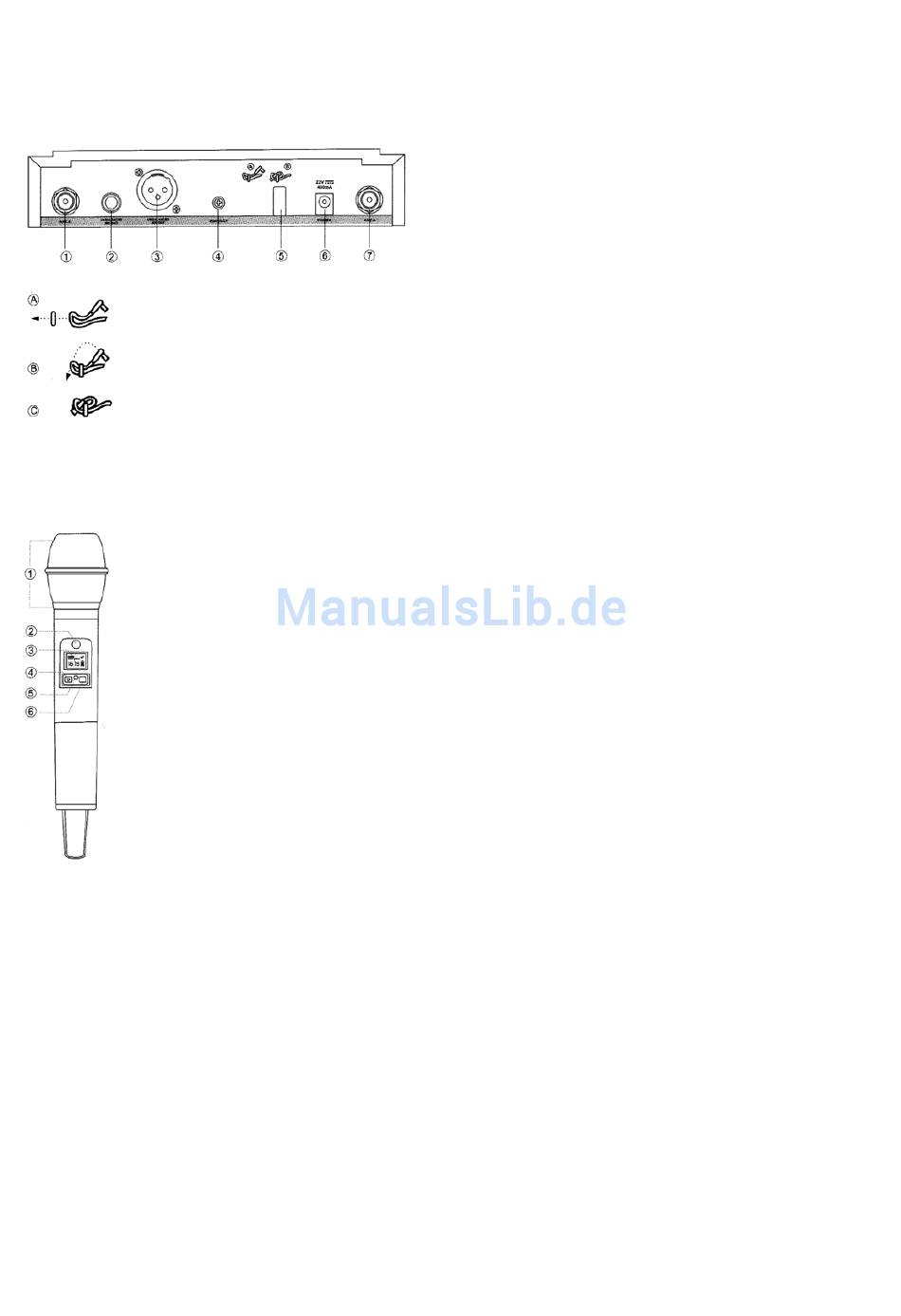

Rückseite:
1
. Antennenbuchse B
2. Ausgangsbuchse
3. XLR-Ausgang
4. Rauschunterdrückung
5. Befestigung für das Kabel, sehen Sie nebenstehende Abbildung.
6. Stromanschluss
7. Antennenbuchse A
Mikrophon-Sender
1. Austauschbarer Mikrophonkopf
2. IR-Schnittstelle. Empfängt Infrarotstrahlen um Frequenzen zu synchronisieren.
3. LCD-Anzeige.
4. Stummschaltung an/aus. Halten Sie den Knopf lange gedrückt um an- oder abzuschalten.
Um ein versehentlichen Schalten zu verhindern, verschließen Sie das Bedienfeld
während eines Auftritts.
5. Anzeige für die Stummschaltung. Wenn sie rot leuchtet, ist der Sender stumm.
6. Set-Knopf.
Bedienungsanleitung
Pronomic Funk-Mikrophon-Systeme 102
Version 10/09
Seite 8
