- Seite 1 Funk-Mikrophon-Systeme 102 Wireless Microphone Systeme 102 Handbuch Ausgabe 10/09 Manual Edition 10/09 Musikhaus Kirstein GmbH Artikel-Nr./Item No.: Bernbeurener Straße 11 • D-86956 Schongau Tel +49 (0) 8861-90 94 94-0 • Fax +49 (0) 8861-90 94 94-19...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Inhaltsverzeichnis Seite SICHERHEITSHINWEISE ...........................3 Allgemeines ................................3 Einführung ................................4 Systemkomponenten ............................5 Bedienelemente ..............................7 Receiver (Empfänger) .............................7 Bedienung des Systems .............................9 Setup eines einzelnen Systems ........................10 Setup mehrerer Systeme ..........................10 ... -
Seite 3: Sicherheitshinweise
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch Beachten Sie alle Hinweise sorgfältig. Die Anleitung unterstützt Sie beim Aufbau und beim ordnungsgemäßen Betrieb des Systems und seiner modernen Funktionen. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. -
Seite 4: Einführung
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Einführung Vielen Dank und Willkommen in der kabellosen Welt. Das neue UHF-102 bietet viele nützliche Funktionen, welche Sie durch den Bühnenalltag oder im Proberaum begleiten. Beispielsweise können Sie bis zu 11 UHF-102 D Sets gleichzeitig betreiben! Im Lieferumfang befindet sich ein robuster Kunststoff-Koffer in dem alle anderen Komponenten leicht und sicher verstaut werden können. -
Seite 5: Systemkomponenten

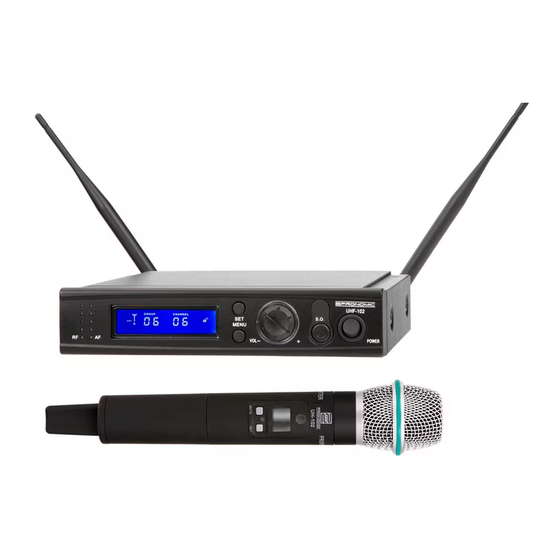

Rack montieren. Das sorgt für Ordnung und Übersichtlichkeit wie sie sein sollte! Systemkomponenten • Jedes Grundsystem enthält: • Empfänger (=Receiver) • Stromversorgung • Handbuch Die Geräte werden entweder als Set mit Hand-Mikrophon (Typbezeichnung UHF 102) oder als Set mit Taschensender (=body pack) geliefert (Typbezeichnung UBF 102). Version 10/09 Seite 5... - Seite 6 Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Ein Mikrophonsystem UHF 102enthält zusätzliche Systemkomponenten: • Mikrophon-Kopf (1) • Sender (2) • Halterung (3) • 2 AA-Batterien Ein Taschen-Sender System (=body pack) UBF 102enthält zusätzlich folgende Komponenten: • Sender (1) • Clip-Mikrophon, optional entweder LV-0211 (2), LV-6210 (3), LV-4111 (4) •...
-
Seite 7: Bedienelemente
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Zubehör für den 19“ Rack-Einbau: • Zubehör für Rack-Einbau wie kurze und lange Halteklammern, Verbindungsstücke für 2 Receiver, 8 Schrauben für Halteklammern, 4 Einbauschrauben Bedienelemente Receiver (Empfänger) Vorderseite: 1. RF-LED, zeigt die Stärke des ankommenden RF-Signals an. -
Seite 8: Rückseite
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Rückseite: . Antennenbuchse B 2. Ausgangsbuchse 3. XLR-Ausgang 4. Rauschunterdrückung 5. Befestigung für das Kabel, sehen Sie nebenstehende Abbildung. 6. Stromanschluss 7. Antennenbuchse A Mikrophon-Sender 1. Austauschbarer Mikrophonkopf 2. IR-Schnittstelle. Empfängt Infrarotstrahlen um Frequenzen zu synchronisieren. -
Seite 9: Bedienung Des Systems
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Body-Pack-Sender 1. Antenne 2. LCD-Display 3. Power an/aus. Halten Sie den Knopf lange gedrückt, um das Gerät ein oder aus zu schalten. Stummschaltung an/aus. Drücken Sie den Knopf für die Stummschaltung, drücken Sie erneut, um sie abzuschalten. -
Seite 10: Setup Eines Einzelnen Systems
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Setup eines einzelnen Systems Beachten Sie: Mobiltelefone und 2-Wege-Radios können die Funkübertragung stören. Halten Sie Sender und Empfänger abseits von solchen Geräten. 1. Automatische Frequenzwahl: Drücken Sie zuerst MENU, dann SET. Das Gerät sucht nach einem verfügbaren Kanal und stellt den Receiver darauf ein. -
Seite 11: Programmierung
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Programmierung Jede im Display angezeigte Option verschwindet nach etwa 5 Sekunden von selbst wieder. Programmierung des Receivers: Wenn Sie SET drücken, erhöht das die angezeigte Zahl um eine Nummer. Wenn die korrekte Zahl angezeigt wird, drücken Sie S.O. - Seite 12 Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 werden angezeigt. Drücken Sie SET bis GROUP und CHANNEL abwechselnd angezeigt werden. Anzeige für inkompatible Frequenz Receiver und Sender sind auf inkompatible Frequenzen eingestellt. Kontaktieren Sie Ihren Händler. Master-Frequenzliste Dies sollte erfahrenen Benutzern vorbehalten bleiben. Der „Master“ ist eine Liste von allen verfügbaren Frequenzen in 25 kHz-Schritten.
-
Seite 13: Tips Für Optimierung
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Sender Gehen Sie in das Mastermenü und halten Sie Während MASTER angezeigt wird, lassen Sie die Knöpfe los und drücken Sie sie erneut um in das Mastermenü zu gelangen. Halten Sie SET gedrückt bis GROUP blinkt. Drücken Sie um die Frequenz in 1MHz-Schritten zu erhöhen oder halten Sie den Knopf gedrückt um schneller zu... -
Seite 14: Mikrophon-Sender
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Mikrophon-Sender Auswechseln der Batterien Die Betriebszeit einer Batterieladung beträgt ungefähr 8 Stunden. Wenn die Batterieanzeige im Display leer ist, sollten Sie die Batterien umgehend wechseln. Sehen Sie dazu folgende Abbildungen: Taschensender Tragen des Body-Pack-Senders Befestigen Sie den Sender mit Hilfe des Clips am Gürtel gemäß nebenstehender Abbildung. -
Seite 15: Hilfe Bei Störungen
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Rackeinbau des Receivers Dieses Zubehör erlaubt, den Receiver in jedes handelsübliche 19“-Rack einzubauen. Zubehör: Benötigtes Werkzeug: Aufbau: Hilfe bei Störungen Problem Anzeige Lösung Kein oder leiser Sound Sender leuchtet nicht Schalten Sie den Sender aus und überprüfen Sie den Ladezustand... -
Seite 16: Pflege Und Wartung
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Problem Anzeige Lösung Verzerrung oder unerwünschte Receiver zeigt Antennenaktivität an Entfernen Sie RF-Geräte aus der Geräusche Umgebung, wechseln Sie die Frequenz von Sender und Empfänger, wechseln Sie die Batterien des Senders. Wenn Sie mehrere Systeme benutzen, erhöhen Sie den... -
Seite 17: Spezifikationen
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Spezifikationen Werksseitig eingestellter Frequenzbereich: 850-865 MHz Reichweite unter normalen Bedingungen: 100 m Audio Frequency Response: (+/- 2 dB) Min: 50 Hz Max: 20 kHz Total Harmonic Distortion: (ref. +/- 30 kHz deviation, 400 Hz tone) 0,5% typ. -
Seite 18: Ordnungsgemäßer Funkbetrieb
Bedienungsanleitung Pronomic Funk-Mikrophon-Systeme 102 Ordnungsgemäßer Funkbetrieb Mit Wirkung vom 1. Januar 2006 wurden die Fernsehkanäle 61 - 63 (790 - 814 MHz) und 67 - 69 (838 - 862 MHz) allgemein zugeteilt. Eine Anmeldung bei der Bundesnetzagentur ist dementsprechend nicht notwendig. - Seite 19 UHF-102 Frequenzen (850-865MHz Band) Übersicht der Frequenzzuordnungen Kanäle / Bänke Bank 1 Bank 2 Bank 3 Bank 4 Bank 5 Bank 6 Bank 7 Bank 8 Bank 9 Bank 10 Bank 11 Bank 12 Bank 13 CH 1 850,050 850,300 850,200 850,375 850,100...
-
Seite 20: Herstellererklärung
Herstellererklärung Garantie und Gewährleistung Neben der gesetzlichen 24 monatigen Gewährleistungsfrist übernehmen wir eine Garantie von 6 Monaten. Die Garantiezeit beginnt ab dem Datum des Kaufs von fabrikneuen ungebrauchten Produkten durch den erstmaligen Endkunden. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diesen Nachweis, die der zuständige Service-Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig durchgeführt. -
Seite 21: Konformitätserklärung
Batterien oder Akkus, um den Umweltschutz zu gewährleisten. WEEE-Erklärung Ihr Pronomic-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden können. Bitte entsorgen Sie dieses Gerät und sein Zubehör nach seinem Lebensende bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling-Center.
