4. Frostschutzprogramm
Für längere Abwesenheit kann ein spezielles
Frostschutzprogramm eingestellt werden, das heißt das
Heizgerät schaltet ein, wenn die Temperatur am
Temperaturfühler des Heizgerätes mit integrierten
Programmiermodul nur wenige °C oberhalb des
Gefrierpunktes liegt.
Es können immer nur ganze Tage gewählt werden.
Der einstellbare Zeitraum beträgt min. 1 Tag bis max. 99
Tage.
Bei serieller Anwendung (siehe „1. Beschreibung")
werden auch alle nachgeschalteten Geräte auf
Frostschutz gesetzt.
4.a. Frostschutz einstellen
Taste "-/Hgel" drücken bis "HG:01" erscheint
Durch Betätigen der +, - Tasten Zeitdauer wählen (z.B.
HG:01 = 1 Tag, HG:07 = 7 Tage)
Zum Bestätigen Taste OK drücken.
Am Display wird die Anzahl der Tage für Frostschutzbetrieb
angezeigt.
Nach Ablauf der eingestellten Frostschutzdauer kehrt das
Programm zum ursprünglich eingestellten Programm zurück.
Soll das Frostschutzprogramm vorzeitig unterbrochen
werden, so ist Taste "-/Hgel" zu betätigen.

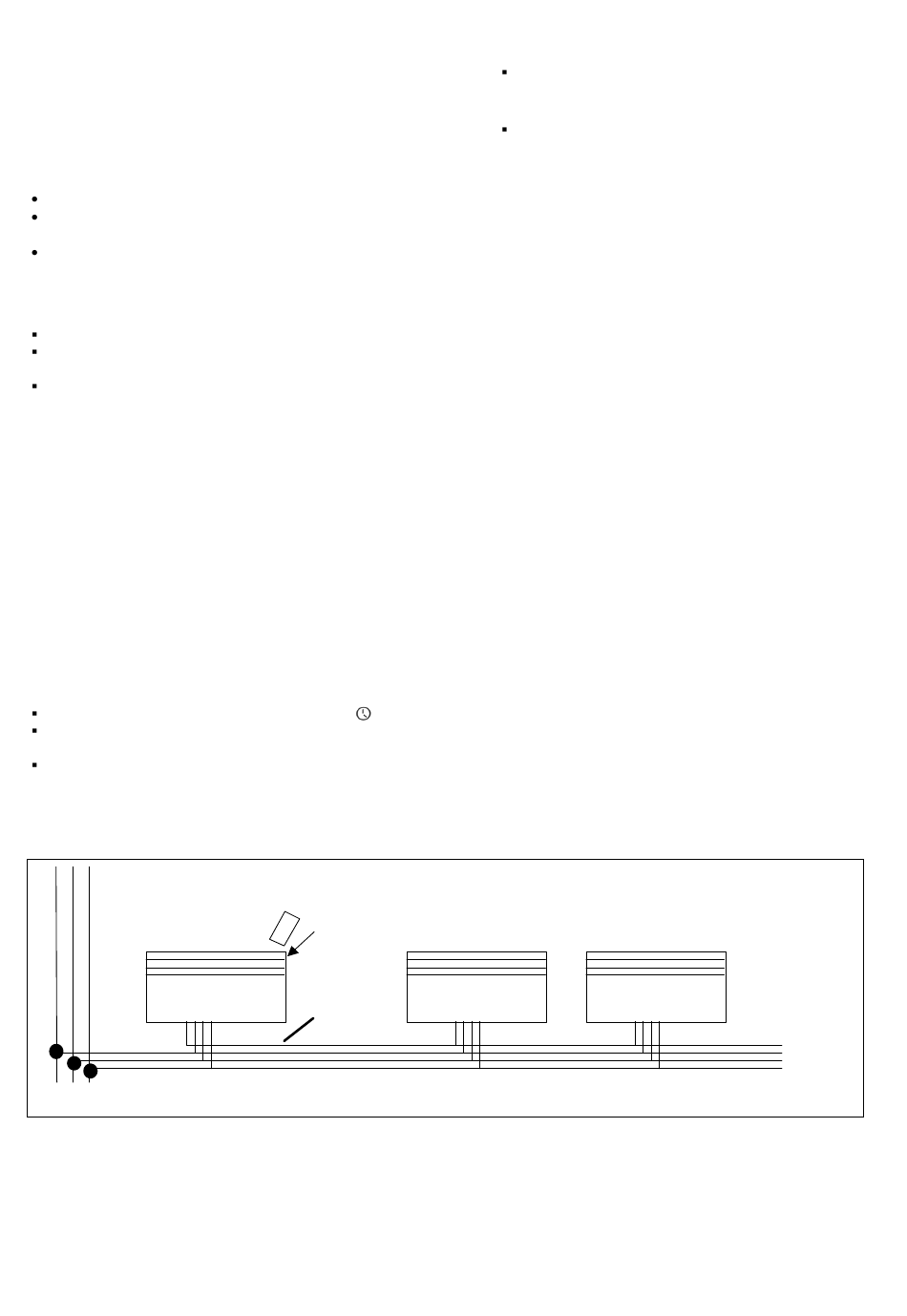

5. Elektrischer Anschluss

Soll mit einem Programmiermodul z.B. eine komplette
Wohneinheit gesteuert werden, so wird ein Heizgerät
(Pilotgerät) mit dem Programmiermodul ausgestattet. Alle
nachgeschaltete Heizgeräte (Slavegeräte) sind durch den
schwarzen Steuerleiter mit dem Pilotgerät zu verbinden.
Die am Programmiermodul des Pilotgerätes eingestellten
Heizprogramme werden dann auch von den
nachgeschalteten Slavegeräten berücksichtigt.
Schalter an allen Heizgeräten auf Stellung "
Die Höhe der gewünschten Temperaturabsenkung kann
an jedem Heizgerät separat eingestellt werden.
Es können maximal 20 Slavegeräte dem Pilotgerät
nachgeschaltet werden.
Pilotgerät
L N PE
"!
Programmiermodul
Steuerleiter
6. Kleine Fehler selbst beheben
Anzeige blinkt und keine Programmierung möglich
⇒ Programm durch Drücken der Taste OK. verlassen
und Vorgang erneut versuchen.
keine Anzeige am Display
⇒ Programmiermodul entladen.
Modul in das Heizgerät stecken bis Akku geladen ist
(Ladedauer ca. 15 Min.).
Bei Störungen wenden Sie sich bitte an Ihre
Elektrofachwerkstatt oder an die nächstgelegene
Kundendienststelle für Dimplex-Geräte.
Für die Auftragsbearbeitung werden die E-Nummer und FD-
Zahl des Gerätes benötigt. Diese Angaben finden Sie auf dem
Typschild.

7. Reinigung

Das Gerät muss vor dem Reinigen aus dem Heizgerät
entfernt werden.
Die Außenseiten können durch Abwischen mit einem
weichen, feuchten Lappen gereinigt und dann getrocknet
werden.
Achtung! Kontakte auf der Unterseite nicht anfeuchten!
Zur Reinigung keine Scheuerpulver oder Möbelpolituren
verwenden, da diese die Oberfläche und besonders das
Display beschädigen können.

8. Technische Daten

Geeignet für Heizgeräte mit ecomatic Raumthermostat,
maximal 20 Heizgeräte ansteuerbar
Betriebsarten
Frostschutz Heizprogramme „P1 ... P7" vorprogrammiert
Anschlussspannung
Steuersignal
Schutzklasse II
Schutzart IP 21
Anzeige
Abmessungen (B x H x T)
Gewicht
Slavegerät
6
Komfort-, Absenkbetrieb,
„P=" frei einstellbar
1/N 230V~
230V~ über separaten Steuerleiter
schutzisoliert
tropfwassergeschützt
LC Display mit Echtzeituhr
60 x 45 x 145 mm
0,3 kg
Max. 20
Slavegerät
