Montage- und Gebrauchsanweisung
RX PW 1 7 Tage-Programmierkassette
1. Beschreibung
Mit der Programmierkassette können Sie für die Werktage
Montag bis Freitag sowie für das Wochenende Samstag bis
Sonntag jeweils bis zu 4 verschiedene Zeitblöcke festlegen,
in denen das Heizgerät eingeschaltet wird. Die
Programmierkassette kann individuell d.h. für ein Heizgerät
oder seriell d.h. für eine Gruppe von Heizgeräten (z.B. für
eine Wohneinheit) verwendet werden.
Bei serieller Anwendung wird ein Heizgerät mit der
Programmierkassette versehen. Dieses Gerät ist dann das
so genannte „Pilotgerät". Bei entsprechender elektrischer
Verschaltung (dargestellt in der Montageanweisung des
Heizgerätes) werden die am Pilotgerät eingestellten
zeitlichen Funktionen auf nachgeschaltete Heizgeräte
(Slavegeräte) übertragen. Das am Pilotgerät eingestellte
Heizprogramm (Zeitblöcke für Ein/Aus) wird also auch an
allen Slavegeräten ausgeführt.

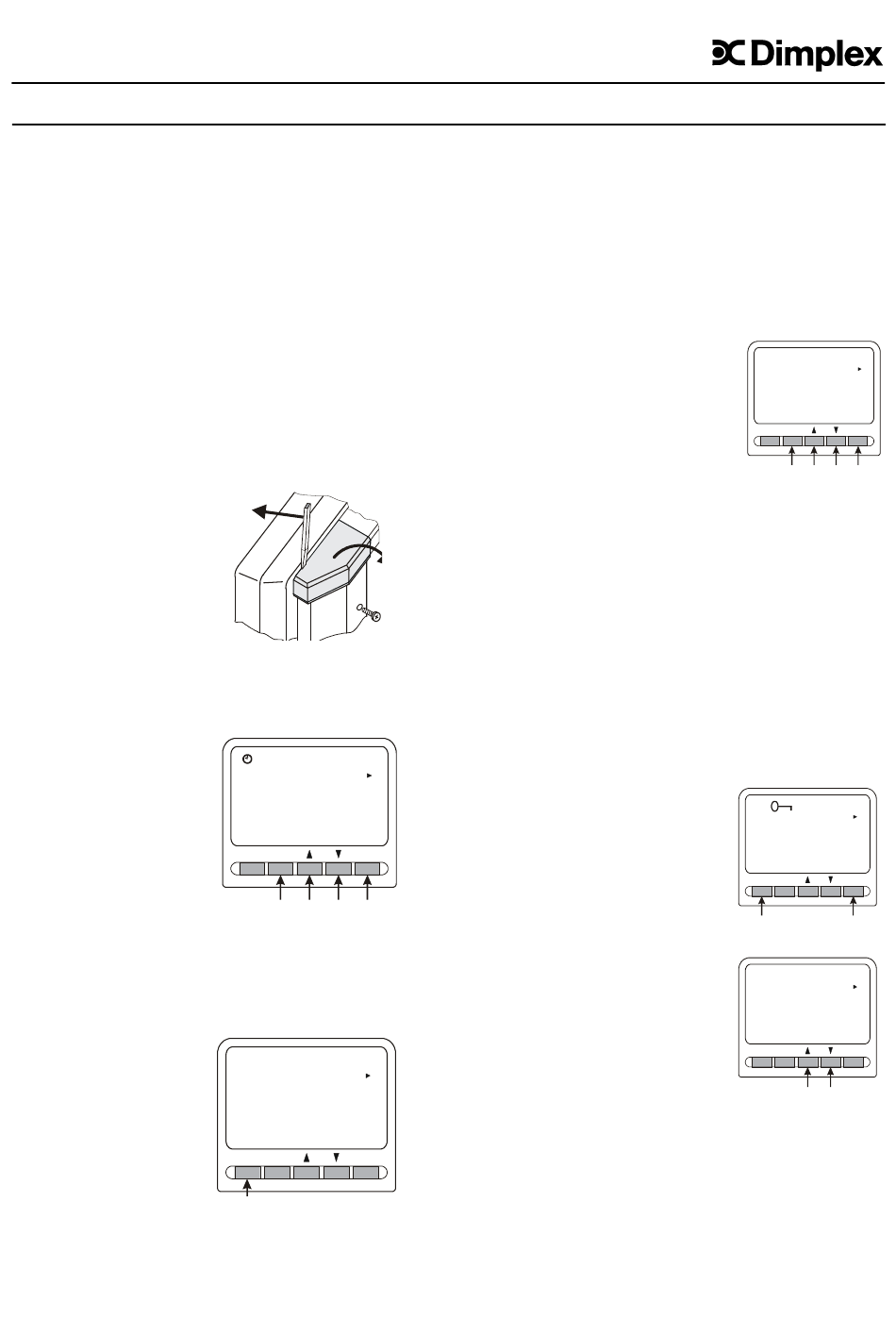

2. Einbau
Heizgerät ausschalten.
Entfernen Sie, z.B. mit der
flachen Klinge eines
Schraubendrehers, die
Abdeckung. Schieben Sie
die Kassette bis zum
Anschlag in die Öffnung.
Bei Bedarf kann die
Kassette mit der
beiliegenden Schraube gegen unbefugtes Entnehmen
gesichert werden.
3. Uhrzeit und Tag einstellen
Taste PROG drücken. Das
Symbol „Uhr" erscheint links
oben im Display und die
Stundenziffern blinken. Mit
den Tasten▼▲ können sie
die Stundenzeit einstellen,
mit ENTER bestätigen. Mit
der Minuteneinstellung in
gleicher Weise verfahren.
Mit ENTER bestätigen.
Der Wochentagsanzeiger ► blinkt. Wochentag mit den
Tasten ▼▲ auswählen und mit ENTER bestätigen.
M Montag T Dienstag
F Freitag S Samstag
4. Betriebsart Manuelles Ein- und Ausschalten
Heizgerät einschalten
(Kontrolllampe leuchtet).
MODE Taste betätigen,
bis die Anzeige MAN ON
erscheint. Das Gerät ist
eingeschaltet. Möchten
Sie das Gerät
ausschalten, drücken Sie
erneut MODE. Die
Anzeige MAN OFF
erscheint. Das Gerät ist ausgeschaltet.
M
T
W
00 :00
T
F
S
MAN OFF
S
MODE PROG ENTER
W Mittwoch T Donnerstag
S Sonntag
M
T
W
14 :00
T
F
S
MAN ON OFF
S
MODE PROG ENTER
5. Betriebsart Automatik
Heizgerät einschalten. Zunächst werden die Wochentage
Montag bis Freitag eingestellt. Taste PROG zweimal
betätigen. Im Display die Anzeige P1 ON, und die
Stundenziffern blinken. Mit den Tasten▼▲ können sie die
Stundenzeit einstellen, mit ENTER bestätigen. Mit der
Minuteneinstellung in gleicher Weise verfahren. Mit ENTER
bestätigen.
Hinweis: die Minuteneinstellung ist nur in 10 Minuten
Schritten möglich!
Im Display erscheint nun P1 OFF.
Stellen Sie jetzt die gewünschte
Ausschaltzeit ein und bestätigen
Sie mit ENTER. Damit ist das
Programm P1 eingestellt. Es
erscheint nun P2 d.h. es kann eine
weitere Einschaltzeitdauer
programmiert werden. In gleicher
Weise sind noch die Programme P3 und P4 einstellbar.
Nach Bestätigen der Anzeige P4 OFF wechselt das
Programm in den Einstellmodus für die beiden
Wochenendtage Samstag und Sonntag. Die Zeitblöcke
werden in gleicher Weise wie für die Wochentage
eingestellt. Die Pfeile rechts im Display zeigen an welche
Tage gerade eingestellt werden.
Zum vorzeitigen Verlassen des Einstellvorgangs drücken
Sie die Taste PROG. Alle bereits eingestellten Werte
werden beibehalten.
Damit die eingestellten Programme ausgeführt werden,
muss sich die Programmierkassette in der Betriebsart
Automatik AUTO befinden. Die Betriebsart wird mit Taste
MODE gewählt .
6. Einstellung Tastensperre
Drücken Sie nacheinander
ENTER und MODE. Die Tasten
sind innerhalb von 1 Sekunde zu
drücken. Auf dem Display
erscheint das Symbol für den
Schlüssel. Alle Tastenfunktionen
sind gesperrt.
Bei Wiederholung der
Tastenkombination wird die Sperre aufgehoben.
7. Betriebsart ADVANCE
In der Betriebsart ADVANCE
können Sie das Heizgerät
vorzeitig einschalten, also bevor
der vorgesehene Startzeitpunkt
erreicht ist.
Beispiel: Es ist 14:00 Uhr. Sie
haben eine Einschaltzeitdauer
von 17.00 Uhr bis 19.00 Uhr programmiert, möchten den
Heizbetrieb aber sofort starten. Das Gerät befindet sich im
Modus AUTO. Drücken sie 3 Sekunden lang die Taste ▲.
ADVANCE erscheint im Display. Das Gerät wird nun bis
zum Ende der programmierten Zeit (also bis 19:00 Uhr)
eingeschaltet. Wird der ursprünglich programmierten
Einschaltzeitpunkt (17:00 Uhr) erreicht, erlischt die Anzeige
ADVANCE im Display. Die ADVANCE Funktion kann
jederzeit manuell gelöscht werden. Dazu Taste ▼ betätigen.
453321.66.98 01/06/A
M
T
ON
W
00 :00
T
P1
F
S
AUTO
S
MODE PROG ENTER
M
T
W
14:00
T
F
S
S
MODE PROG ENTER
M
T
ON
W
14 :00
T
ADVANCE
F
S
AUTO
S
MODE PROG ENTER
