D
Bedienung und Installation
RMT 1 Programmiermodul
1.a. Beschreibung
Geeignet für Dimplex Wärmewellenheizgeräte und
Wandkonvektoren mit ecocomfort Raumthermostat.
Die Programmiermodul verfügt über 7 voreingestellte
Heizprogramme sowie über ein frei programmierbares
Heizprogramm.
Das Programmiermodul kann individuell d.h. für ein Heizgerät
oder seriell d.h. für eine Gruppe von Heizgeräten ( z.B. eine
Wohneinheit) verwendet werden.
Bei serieller Anwendung wird ein Heizgerät mit dem
Programmiermodul versehen. Dieses Gerät ist dann das so
genannte „Pilotgerät". Bei entsprechender elektrischer
Verschaltung werden die am Pilotgerät eingestellten Werte
auf bis zu 20 nachgeschaltete Heizgeräte (Slavegeräte)
übertragen, d.h. das am Pilotgerät eingestellte Heizprogramm
wird auch an allen Slavegeräten ausgeführt.
Voraussetzung dafür ist, dass der Betriebsschalter an allen
Heizgeräten auf gestellt ist. Siehe dazu auch die
entsprechenden Hinweise in der Gebrauchsanweisung für
Dimplex-Heizgeräte.
1.b. Einstellbare Betriebsarten
Programme 1 –7 beinhalten zeitlich fest vorgegebene
Heizprogramme im Komfortbetrieb und Absenkbetrieb.
Komfortbetrieb: Der am jeweiligen Thermostat eingestellte
Temperaturwert wird berücksichtigt.
Absenkbetrieb: Der am jeweiligen Thermostat eingestellte
Temperaturwert wird abgesenkt - entsprechend dem am
Einstellrad „ " des Heizgerätes vorgegebenen Wert.
Für längere Abwesenheit kann außerdem eine
Frostschutzfunktion eingestellt werden. Diese jedoch nicht
stundenweise sondern nur für mindestens einen Tag.
Frostschutz wird maximal für 99 Tage vorgegeben.
2. Inbetriebnahme
Das Programmiermodul kann entweder im Heizgerät oder -
nach 15 Min. Ladezeit im Heizgerät - außerhalb des
Heizgerätes eingestellt werden. Alle Werte werden ohne
Anschluss an die Stromversorgung für ca. 1 Stunde
gespeichert.

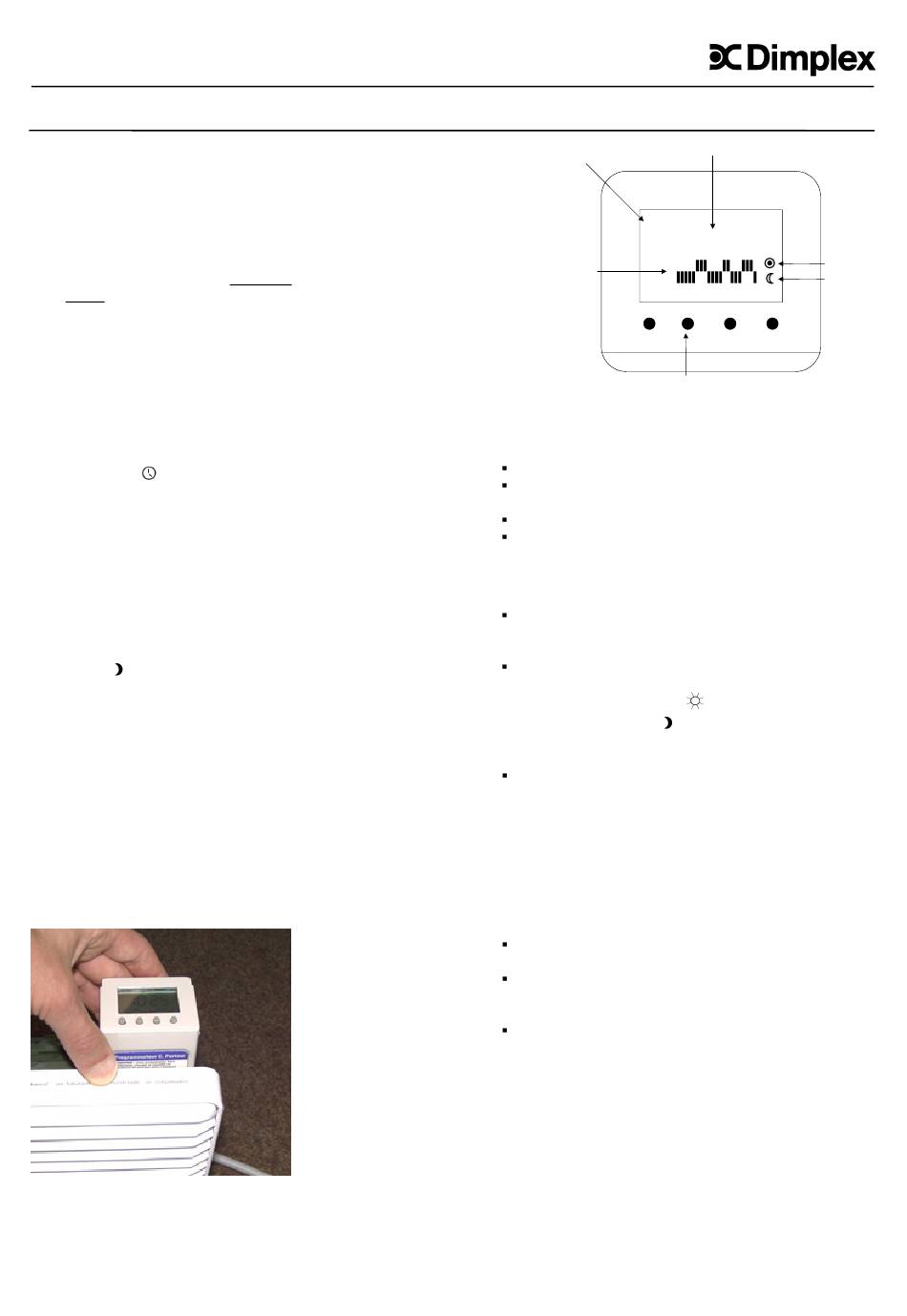

Abdeckung am ecocomfort Raumthermostaten des
Heizgerätes vorsichtig entfernen und Programmiermodul
einsetzen.
Wochentag
Heizprogramm für den
eingestellten Tag
Jedes Segment
bedeutet 1 Stunde
3. Programmiermodul einstellen
3.a. Uhrzeit und Wochentag einstellen
"MODE"-Taste drücken bis die Stundenanzeige blinkt
Stunden einstellen mit + und - Tasten und mit Taste OK
bestätigen
Minuten einstellen und mit Taste OK bestätigen
Der schwarze Pfeil zeigt den eingestellten Wochentag
an (z.B. 1 = Montag, 2 = Dienstag etc.)
Wochentag einstellen und mit Taste OK bestätigen
3.b Heizprogramm einstellen
Mode-Taste für min. 2 Sekunden und anschließend
nochmals kurz drücken: „P „ blinkt und Tag 1 (= Montag)
wird angezeigt.
Mit den +, - Tasten kann nun das gewünschte
Heizprogramm angezeigt werden (P1 ... P7, P=).
Die oberen Segmente
unteren Segmente
zugeteilte Uhrzeit an. Nach Wahl des Heizprogramms
Taste OK drücken.
Wochentagsanzeige wechselt zu Tag 2 (Dienstag).
Heizprogramm wie oben beschrieben wählen und mit
Taste OK bestätigen. Tag 3 (Mittwoch) wird angezeigt.
Auf diese Weise können alle Wochentage programmiert
werden. Nach Programmierung des 7. Tages ist der Vorgang
abgeschlossen. Am Display wird der aktuelle Wochentag mit
Uhrzeit und Heizprogramm angezeigt.
3.c Frei programmierbares Heizprogramm
Wie unter „3.b. Heizprogramm einstellen" vorgehen.
„P =" wählen, Taste mode drücken, das erste Segment
blinkt
Komfort- bzw. Absenkbetrieb für jede Stunde einstellen.
"+"-Taste bedeutet Komfortbetrieb, "-„-Taste bedeutet
Absenkbetrieb.
Nachdem alle 24 Stunden eingestellt wurden, Taste OK
drücken. Der nächste Wochentag wird angezeigt.
Nach Programmierung des 7. Tages ist der Vorgang
abgeschlossen. Am Display wird der aktuelle Wochentag mit
Uhrzeit und Heizprogramm angezeigt.
5
453321.66.42 07/01/A
Aktuelle Uhrzeit
1
2
3
03 : 58
4
5
6
7
+ -/ Hgel OK MODE
Frostschutzbetrieb
zeigen den Komfortbetrieb, die
zeigen den Absenkbetrieb für die
Komfortbetrieb
Absenkbetrieb
