D
Montage- und Gebrauchsanweisung
RX TI RB Ablauf-Timer
1. Beschreibung
Mit dem Ablauf-Timer kann das Heizgerät für eine fest
eingestellte Zeitdauer
Voreinstellung schaltet das Gerät nach Ablauf der
eingestellten Zeit aus (Standardbetrieb) oder wechselt in
eine andere Betriebsart (Komfortbetrieb). Die Einstellung
ist im Bereich von 0,5 Stunden bis 4 Stunden (in
Zeitabständen von 0,5 Stunden) möglich.
1.1 Betriebsart Standard
Unmittelbar nach Betätigen der Starttaste wird das
Heizgerät für eine voreingestellte Zeit eingeschaltet. Die
Raumtemperatur wird
Thermostateinstellung am Heizgerät geregelt. Nach Ablauf
der eingestellten Zeit schaltet der Timer das Heizgerät aus.
Bei Bedarf kann das Programm erneut durch Betätigen der
Starttaste aktiviert werden.
1.2 Betriebsart Komfort
Unmittelbar nach Betätigen der Starttaste wird das
Heizgerät für eine voreingestellte Zeit eingeschaltet. Die
Raumtemperatur wird
Thermostateinstellung am Heizgerät geregelt. Nach Ablauf
der eingestellten Zeit wechselt der Timer in den
Absenkbetrieb und
eingestellte Raumtemperatur für die nächsten 24 Stunden
um 5 °C ab. Wiederum nach Ablauf dieser 24 Stunden wird
der Frostschutzbetrieb
Heizgeräts regelt die Raumtemperatur im Bereich von 5 °C
ein. Diese Einstellung wird beibehalten.

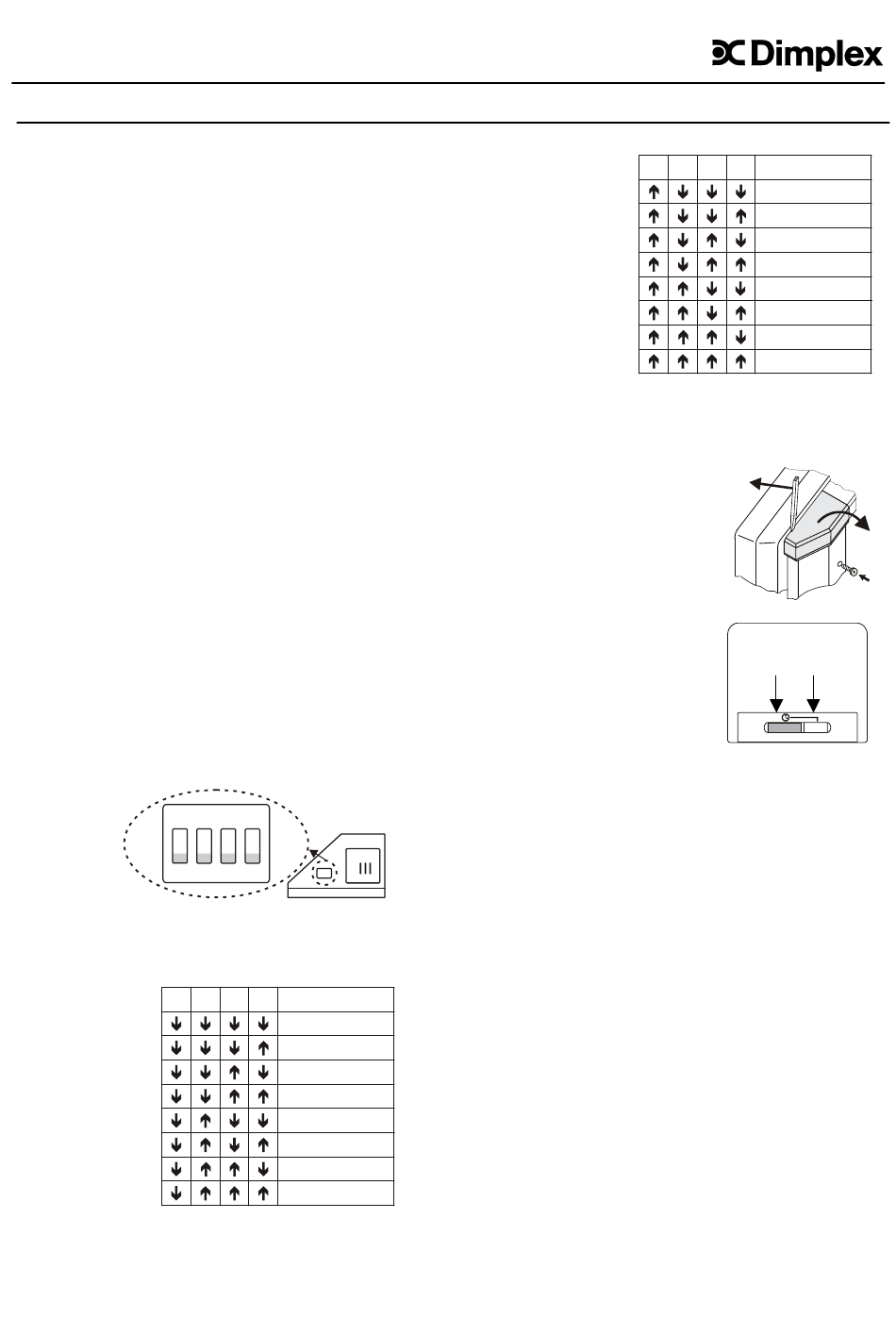

2. Einstellung des Timers
Vor dem Einbau des Ablauf-Timers ist die Einstellung der
Heizdauer und der Betriebsart
Unterseite der Kassette sind dazu in der Aussparung vier
Miniaturschalter angeordnet.
1 2

2.1 Einstellung auf die Betriebsart Standard

1
Wählen Sie eine Heizzeit aus und stellen Sie die Miniatur-
Schalter entsprechend Tabelle ein.
betrieben werden. Je
entsprechend
entsprechend
senkt die am Thermostaten
aktiv. Der Thermostat
notwendig.
ON DIP
3 4
3
2 4 Heizdauer
½ Stunde
1 Stunde
1½ Stunden
2 Stunden
2½ Stunden
3 Stunden
3½ Stunden
4 Stunden

2.2 Einstellung auf die Betriebsart Komfort

nach
der
Schalter 1 nach oben stellen. Wählen Sie eine Heizzeit aus
und stellen Sie die Miniatur-Schalter entsprechend ein.
3. Einbau
Heizgerät ausschalten. Entfernen
Sie, z.B. mit der flachen Klinge
eines Schraubendrehers, die
der
Abdeckung. Schieben Sie den
Timer bis zum Anschlag in die
Öffnung. Bei Bedarf kann der
Timer mit der beiliegenden
Schraube gegen unbefugtes
Entnehmen gesichert werden.
des
4. Inbetriebnahme
Heizgerät einschalten und
Thermostaten auf die
gewünschte Temperatur stellen.
Drücken Sie auf die Starttaste.
An der
Das Gerät wird jetzt für die
eingestellte Zeitdauer (in der gewünschten Betriebsart)
betrieben.
Während des Ablaufs der eingestellten Zeit leuchtet die
Kontrolllampe.
5. Betriebsverhalten in Betriebsart Standard
Nach Ablauf der eingestellten Zeit schaltet das Gerät aus.
Durch Drücken der Starttaste kann das Programm erneut
gestartet werden.
Möchten Sie das eingestellte Programm vorzeitig beenden,
drücken Sie die Starttaste. Das Gerät wird ausgeschaltet.
6. Betriebsverhalten in Betriebsart Komfort
Nach Ablauf der eingestellten Zeit schaltet der Timer
automatisch den Thermostaten auf eine um 5 °C reduzierte
Temperatur (Absenkbetrieb) um. Das Heizgerät regelt
diese Temperatur dann für weitere 24 Stunden.
Nach Ablauf dieser 24 Stunden schaltet der Timer den
Thermostaten auf die Frostschutztemperatur ca. 5 °C
(Frostschutzbetrieb).
Durch Betätigen der Starttaste kann in die jeweils nächste
Betriebsart gewechselt werden.
Also beispielsweise vom Normalbetrieb in den
Absenkbetrieb, vom Absenkbetireb in den
Frostschutzbetrieb, vom Frostschutzbetrieb wieder in den
Normalbetrieb.
453321.66.96 01/06/A
1 2 3 4 Heizdauer
½ Stunde
1 Stunde
1½ Stunden
2 Stunden
2½ Stunden
3 Stunden
3½ Stunden
4 Stunden
Starttaste Kontrolllampe
