Montage - Workzone 650002 Aufbauanleitung

Montage

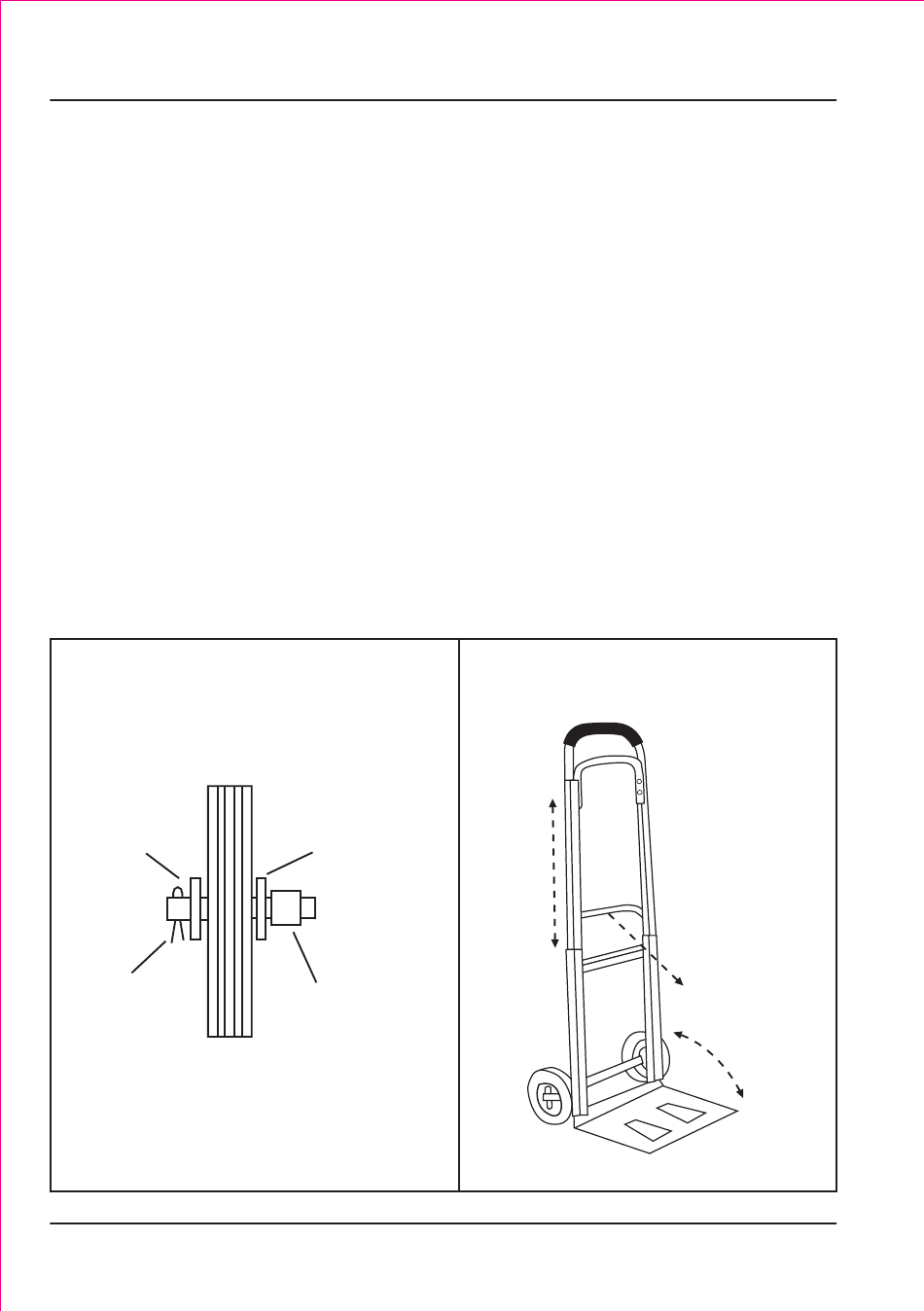

RADMONTAGE
(SIEHE ABB. 1)
1. Sicherungssplint rechts und links aus
der Achse entfernen / herausziehen.
2. Je eine Unterlegscheibe rechts und
links von der Achse entfernen.
3. Räder rechts und links auf die Achse
stecken, das Kugellager muss innen
sein.
4. Unterlegscheiben rechts und links vor
die Räder setzen.
5. Sicherungssplint rechts und links in
die dafür vorgesehenen Löcher
einführen und am Ende umbiegen,
um ein Herausrutschen der Splinte zu
verhindern.
Abb. 1
Unterleg-
scheibe
Sicherungs-
splint
4
Rad
Unterleg-
scheibe
Achse
Hülse
INBETRIEBNAHME
(SIEHE ABB. 2)
Klappen Sie die Stahlblechschaufel bis
zum Anschlag, d.h. um 90° aus.
Drücken Sie den Arretierungshebel
nach vorn und ziehen Sie den Rahmen
am Handgriff bis zum Anschlag heraus.
Der Rahmen muss immer einrasten,
bzw. verriegelt sein.
Abb. 2
3
2
90°
1
