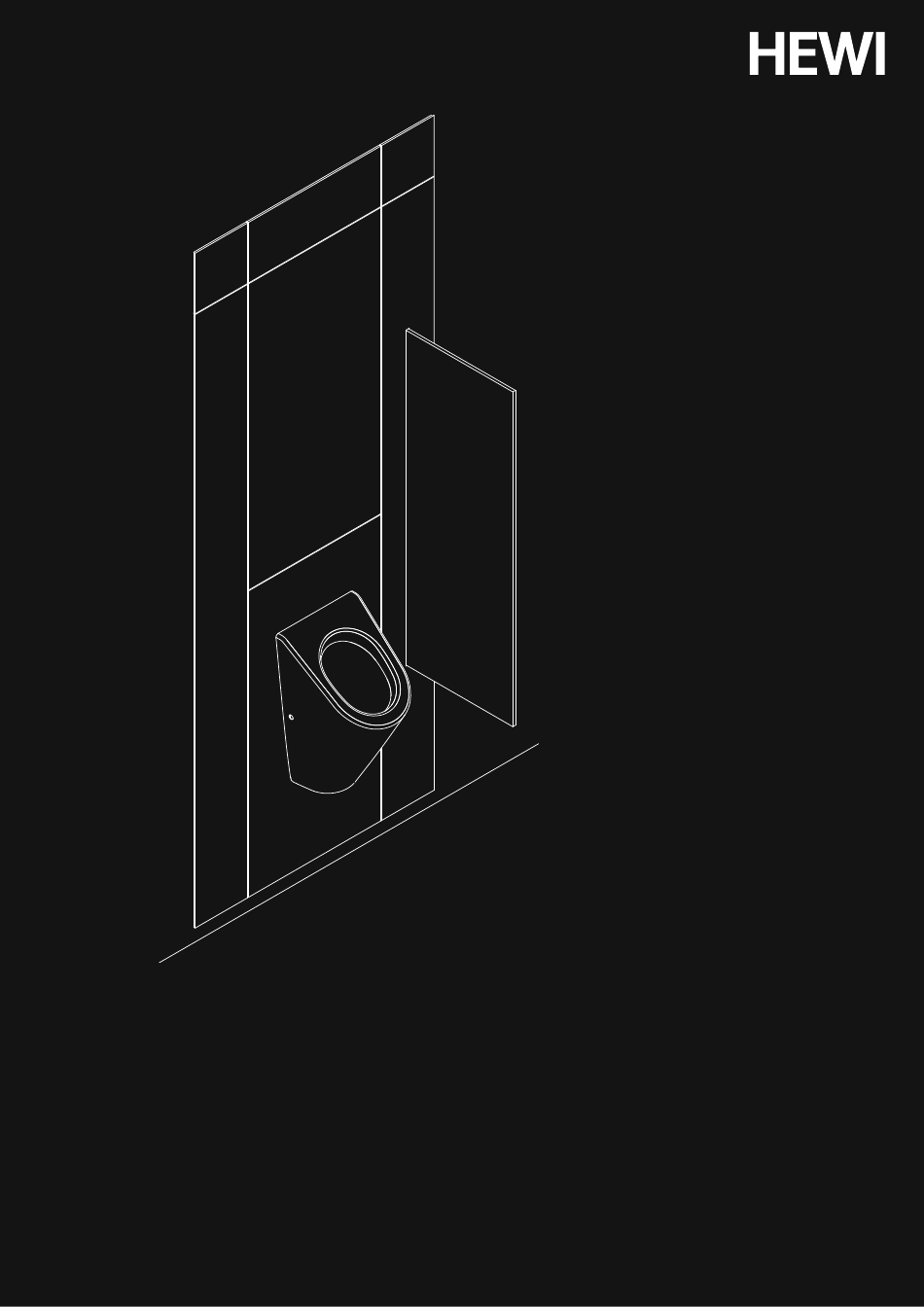

- Seite 1 S 01 Urinal Module I-IV Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Inhalt Einführung ........................3 Zu dieser Anleitung ......................3 Erklärung der Symbole und der Signalwörter..............3 Zielgruppe ........................3 HEWI Support ........................ 3 Aktualität der Informationen ................... 4 Produktbeschreibung ....................5 Zweck und Anwendung.................... -
Seite 3: Einführung
Montageanleitung MS01.04 S 01 / Modul Urinal 1 Einführung Zu dieser Anleitung Diese Anleitung enthält wichtige Hinweise zur Montage von HEWI S 01 Urinal-Modulen. Anleitung vor der Montage und Inbetriebnahme sorgfältig und aufmerksam durchlesen. Anleitung aufbewahren und an entsprechendes Fachpersonal weitergeben. -
Seite 4: Aktualität Der Informationen
Stand zum Zeitpunkt der Produktfertigung. Wir behalten uns Änderungen aufgrund des technischen Fortschritts und des daraus resultierenden ständigen Verbesserungsprozesses unserer Produkte vor. Die aktuelle Fassung dieser Anleitung und weitergehende Informationen finden Sie auch auf unserer Internetseite www.hewi.de. Stand 06/2010 4 | HEWI 06/2010... -
Seite 5: Produktbeschreibung
Montageanleitung MS01.04 S 01 / Modul Urinal Produktbeschreibung Zweck und Anwendung Das HEWI S 01 Urinal-Modul ist ein Installationssystem in Trockenbauweise. Es basiert auf einem gängigen Vorwandsystem und kann mit den Urinalen Vitra matrix und Keramag Renova Nr.1 Plan kombiniert werden. -
Seite 6: Ausführungen
S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Ausführungen Das Urinal-Modul ist in folgenden Ausführungen erhältlich: Bezeichnung Beschreibung Zeichnung Art-Nr. Modul ohne Schamwand Urinal I Keramikaufnahme S01.03.100… Modul ohne Schamwand Urinal II Keramikaufnahme S01.03.200… Modul mit einer Schamwand Urinal III Keramikaufnahme S01.03.201…... -
Seite 7: Bestimmungsgemäßer Gebrauch
Oberkante Fertigfußboden (OKFFB), befinden. Sicherheit Der folgende und alle weiteren Sicherheitshinweise in dieser Anleitung sind vor dem Gebrauch zu beachten! Für Personen- oder Sachschäden, die durch Missachtung dieser Hinweise entstehen, übernimmt HEWI keinerlei Haftung! WARNUNG! Freiliegende, stromführende Leitungen. -
Seite 8: Lieferumfang Und Montagewerkzeug
Schraubendreher: Kreuzschlitz mit folgenden Größen: − PZ 2 − PZ 3 Akkuschrauber Planungshinweis System S 01 ist geeignet für Raumhöhen incl. Fertigfußbodenaufbau 2570-2800 mm Anschlussbeplankung siehe Trockenausbau Seite 17 Legende OKFFB = Oberkante Fertigfußboden OKRFB = Oberkante Rohfußboden 8 | HEWI... -
Seite 9: Vorwandinstallation
S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Vorwandinstallation Skizze Abmaße Hinweis: freistehend montierbar bei Bedarf mit Wandbefestigung montierbar Maß a= 220-247 mm Maß b= 120-147 mm auf ausreichend Abstand für bei Nischen- und Eckmontage mind. einen Rohrleitungen usw. achten... -
Seite 10: Module
S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Module Skizze Abmaße Hinweis: Urinalhöhen Keramag Renova Nr.1 Plan X= 650 mm Vitra Matrix X= 670 mm Hinweis: Urinalhöhen Keramag Renova Nr.1 Plan X= 650 mm Vitra Matrix X= 670 mm... - Seite 11 S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Skizze Abmaße Beispiel einer Reihung: Hinweis: keine direkte Reihung der Module möglich. Abstand der Module beträgt mind. 75 mm HEWI | 11 06/2010...
-
Seite 12: Montage
S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Montage Übersicht Die Montage gliedert sich in folgende Tätigkeiten: Vorwand montieren (auch freistehend möglich) Je nach Modulausführung Schamwand montieren Oberflächen montieren Vorwand montieren Gehen Sie wie folgt vor: Ausschubmodule Vorwandinstallation I... - Seite 13 S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Schritt Tätigkeit Abbildung Montage Ausschubmodul dargestellt anhand Vorwandinstallation I Trockenbauboden - und Deckenschiene (75 mm) mit Dämmband bekleben, anschließend ausrichten und montieren. (bauseits zu stellen) Einbringung des Ausschubmodul in die Bodenschiene...
- Seite 14 S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Schritt Tätigkeit Abbildung Mittelteil auf gekennzeichnetes Höhenmaß einstellen Einstellachse 585 mm OKFFB (bei Aufbau Rohbaufußboden) Hinweis: Bei Aufbau auf Fertigfußboden Maß 590 mm OKFFB einstellen Je nach Urinal: Aufnahmebolzen montieren Zulaufstutzen...
- Seite 15 S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Schritt Tätigkeit Abbildung Vitra Matrix -> Leitungen spülen. Reduziermuffe (a) an Magnetventil (b) schrauben und einsetzen. Ventil- Verlängerungskabel anschließen Hinweis: Dichtungsringe (c) einlegen, Netzteil (d) anklemmen und auf die obere Traverse legen.
- Seite 16 S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Schritt Tätigkeit Abbildung Vorwandinstallation I Holzbeplankung mit den 4 beiliegenden Senkkopfschrauben M8 am Gestell festschrauben Vorwandinstallation II Holzbeplankung mit den 4 beiliegenden Senkkopfschrauben M8 Gestell locker anschrauben, anschließend Richtholz die horizontalen Nuten stecken...
- Seite 17 S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Schritt Tätigkeit Abbildung Trockenausbau vornehmen (Beispiel anhand = Ebene Fertigoberfläche Trockenbauwand Vorwandinstallation S01.03.02000) Hinweis: Anschlussbeplankung mit 12,5 mm Material oder dementsprechend zurückgesetzt. Siehe Skizzen: Frontplatte Beplankung HEWI Beplankung bauseits Fliese HEWI | 17...
-
Seite 18: Dichtungen Einkleben
S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Dichtungen einkleben Gehen Sie wie folgt vor: Schritt Tätigkeit Abbildung Dichtungsbänder zuschneiden und spaltfrei in vorgesehene staubfreie Nuten einlegen. (waagrechte Dichtung möglichst nicht stückeln) Vorwandinstallation S01.03.01000 Vorwandinstallation S01.03.02000 18 | HEWI... -
Seite 19: Schamwand Und Oberflächen Montieren
S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Schamwand und Oberflächen montieren Gehen Sie wie folgt vor: Schritt Tätigkeit Abbildung Schamwand montieren: Schamwand auf die Bolzen aufsetzen und mit dem beiliegendem Befestigungsmaterial festschrauben HEWI | 19 06/2010... - Seite 20 S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Schritt Tätigkeit Abbildung Steuerung (Kabel positionieren Hinweis: Separate Montageanleitung für die Anschlüsse beachten Einlaufgarnitur montieren Fronten in der nebenstehend angegebenen Reihenfolge mit den Magneten befestigen. Hinweis: Für die Ausrichtung der Fronten kann die beiliegende Positionierhilfe benutzt werden.
- Seite 21 S 01 Montageanleitung MS01.04 S 01 / Modul Urinal Schritt Tätigkeit Abbildung Sensor mit der beiliegenden Klebemasse in die Keramik kleben Hinweis: Separate Montageanleitung für die Anschlüsse beachten Urinal montieren: Keramag Renova Nr.1 plan: Vitra Matrix: Hinweis: Separate Montageanleitung des Herstellers beachten.
-
Seite 22: Demontage
S 01 S 01 / Modul Urinal Montageanleitung MS01.04 Demontage Hinweis Die Demontage erfolgt prinzipiell in umgekehrter Reihenfolge. Reinigung und Pflege VORSICHT! Sachbeschädigung durch fehlerhafte Reinigung Bei fehlerhafter Reinigung können die Oberflächen angegriffen und beschädigt werden: Keine alkalischen, säure- oder chlorhaltigen Reinigungsmittel verwenden. -
Seite 23: 11 Technische Daten
S 01 Montageanleitung MS01.04 S 01 / Modul Urinal 11 Technische Daten Sichtoberfläche Acrylglas, Dicke = 6 mm Funktionselemente Polystyrol Anschlussspannung der 12 V Steuerungskomponenten Abdichtung Flachdichtung (im Lieferumfang enthalten) Schallschutz Schallentkopplung sämtlicher Leitungen und des Installationselement vom Baukörper HEWI | 23... - Seite 24 Deutschland HEWI Heinrich Wilke GmbH Postfach 1260 D-34442 Bad Arolsen Telefon: +49 5691 82-0 Telefax: +49 5691 82-319 info@hewi.de www hewi com www.hewi.de MS01.04 06/2010...
