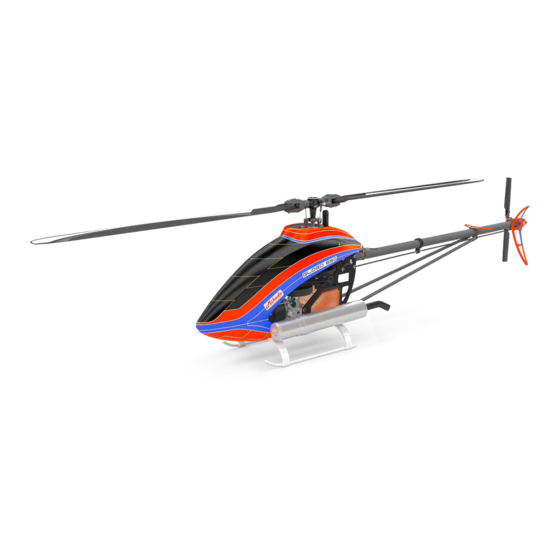

- Seite 1 Bauanleitung www.mikado-heli.de GLOGO 690 Mikado Model Helicopters GmbH • Graf-von-Schwerin-Str. 40 • 14469 Potsdam • Deutschland Telefon +49 (0)331 23749-0 • Fax +49 (0)331 23749-11 • www.mikado-heli.de © Mikado Model Helicopters GmbH 2019, V1.0000...
-
Seite 2: Inhaltsverzeichnis
9 Hauptgetriebe ....11 (erforderlich) sowie ein externer Drehzahlsensor (bspw. 10 V-Stabi Rotorkopf GLOGO 690 ..12 Spartan SRC-RPM) empfohlen, zusammen mit einer VBar 11 Gas-/Heckservo-Montage . -
Seite 3: Heckriemen Führung
Das längere Ende zeigt nach unten. – Geben Sie Schraubensicherung in die Muttern. M2,5x6 – Ziehen Sie die Muttern nur so stark M3x8 an, dass sich die Umlenkrollen noch frei drehen können. M3x8 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 3... -
Seite 4: Chassis-Vorbau
Vordere Trägerplatte Stellen Sie sicher, dass die Heckrotorbefestigung mit der Klemmung nach links eingesetzt wird. Setzen Sie die M2.5x10-Schrau- ben vor der Montage im Chassis ein. M3x8 M2,5x10 Akku-Trägerplatte M3x8 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 4... -
Seite 5: Vorbereitung Des Motors
Welle nicht drehen kann. Z. B. Artikel-Nr. Synergy CLT-001, OS-71530510. M3x10 M3x8 M4x8 Das Gebläsegehäuse M3x3 MUSS vor dem Einbau M4x12 noch angepasst werden, M4x6 vgl. Seite 14. M4x12 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 5... -
Seite 6: Kupplungs-Einheit
Hinweis: beim Festziehen der 8 Schrauben der Kupplungs-Einheit muss die Anlasser-Welle gegen den Uhr- zeigersinn gegen die Kompression gedreht werden, damit der Freilauf in der Kupplungsglocke blockiert wird. So wird Spiel vermieden bei der sauberen Ausrichtung der Kupplungseinheit. 1mm Passcheibe. Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 6... -
Seite 7: Heckrotor
27mm M3x8 Beutel 5 Anti-Static-Kit M3x35 3x5x10 M3x14 M3 Stopp M3 Stop (5x) (5x) M2x8 3x7x3 3x5x5 3x5x5 3x6x2,5 M2x8 Kugel/ball/Rotule Ø4,8x2 5x13x4 3x5x0,5 5x8x3,7 M3x14 3x5x0,5 3x6x2,5 3x5x0,5 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 7... -
Seite 8: Heckausleger
Ø25x805mm Beutel 5 M3x3 Beutel 6 + 11 Ø7x570 mm 5 Min. Epoxy Die Kugelgelenke immer mit der Zahlen- markierung nach außen auf die Kugeln aufklipsen. Kugel Ø6 mm Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 8... -
Seite 9: Heckauslegermontage
Sichern Sie die rechte Mutter mit rotem Loctite auf der Gewindestange. Schie- ben Sie sie durch das Chassis, halten Sie sie mit einer Zange, um die ge- genüberliegende Mutter festziehen zu können. Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 9... -
Seite 10: Vorbereiten Der Servos
Sie das Heckriemenrad auf die Welle, stecken Sie den Sicherungsstift durch die Welle, und ziehen Sie ihn nach oben in das Riemenrad. Dann befestigen Sie alles M3x16 spielfrei mit dem Rotorwellen-Klemmring. Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 10... - Seite 11 Sie sie erst dann fest. 3x80 Ziehen Sie die Kugel- bolzen mit Gefühl an. (7x) Sie können abreißen, wenn sie zu stark ange- zogen werden. Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 11...
-
Seite 12: Stabi Rotorkopf Glogo 690
M5x12 8x16x5 3x12 3x7x3 11,5x15,8x0,3 M3x20 M3 Stopp M3x20 M3x35 3x5x2 3x6x2,5 M5x12 M3x35 M5x36 5x15x1 M3 Stop M5 Stop Ø4,8x3 3x12 3x5x0,5 3x7x3 3x6x2,5 M3x20 3x5x2 M3x20 M2,5x40 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 12... -
Seite 13: Gas-/Heckservo-Montage
Durchführung. 2s 5.000 mAh Der Kantenschutz um den Tank muss mit Sekunden- kleber eingeklebt werden, um vorzeitigem Verschleiß vorzubeugen. Backup Guard (optional). Empfängerakku Fernglüheinrich- (hochkant montiert). tung (optional). Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 13... -
Seite 14: Der Schalldämpfer
Zugang zur Glühkerze Notwendig für optimale Passung. Vereinfacht den Zugang zur Masseleitung bei Einsatz einer Fern- glüheinrichtung. Notwendig, wenn der OS Ansaugtrichter auf dem Vergaser verwendet wird. Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 14... -
Seite 15: Übersicht Chassis
5242 5237 5247 5241 5245 5240 1915 4089 5238 5243 4621 5247 5234 4873 5231 5233 5236 5246 4876 5232 5248 5244 5236 4594 5230 5230 5244 5249 4291 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 15... -
Seite 16: Motor-Kühlgebläse-Gebläsegehäuse-Kupplung
18 Motor-Kühlgebläse-Gebläsegehäuse-Kupplung 5263 5263 5254 5254 5263 5263 5260 5255 5263 5261 5262 5256 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 16... -
Seite 17: Übersicht Heckrotor
4627 4273 3069 3077 4107 4615 2447 04074 4145 4634 2462 2074 4874 1956 4625 4634 4630 2074 4630 5264 4846 105 4096 4626 4354 4355 4879 (SET) 4878 Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 17... -
Seite 18: Übersicht Rotorkopf V-Stabi
4866 2074 1980 04050 1574 4049 4707 4867 4619 (für Hauptrotorwelle #4620) 4631 (für Hauptrotorwelle #4075) 4617 4618 4133 1961 1586 (60mm) 1579 (65mm) 1588 (40mm) 2330 1565 www.mikado-heli.de Bauanleitung GLOGO 690 - ©Mikado Model Helicopters GmbH - Seite 18...
