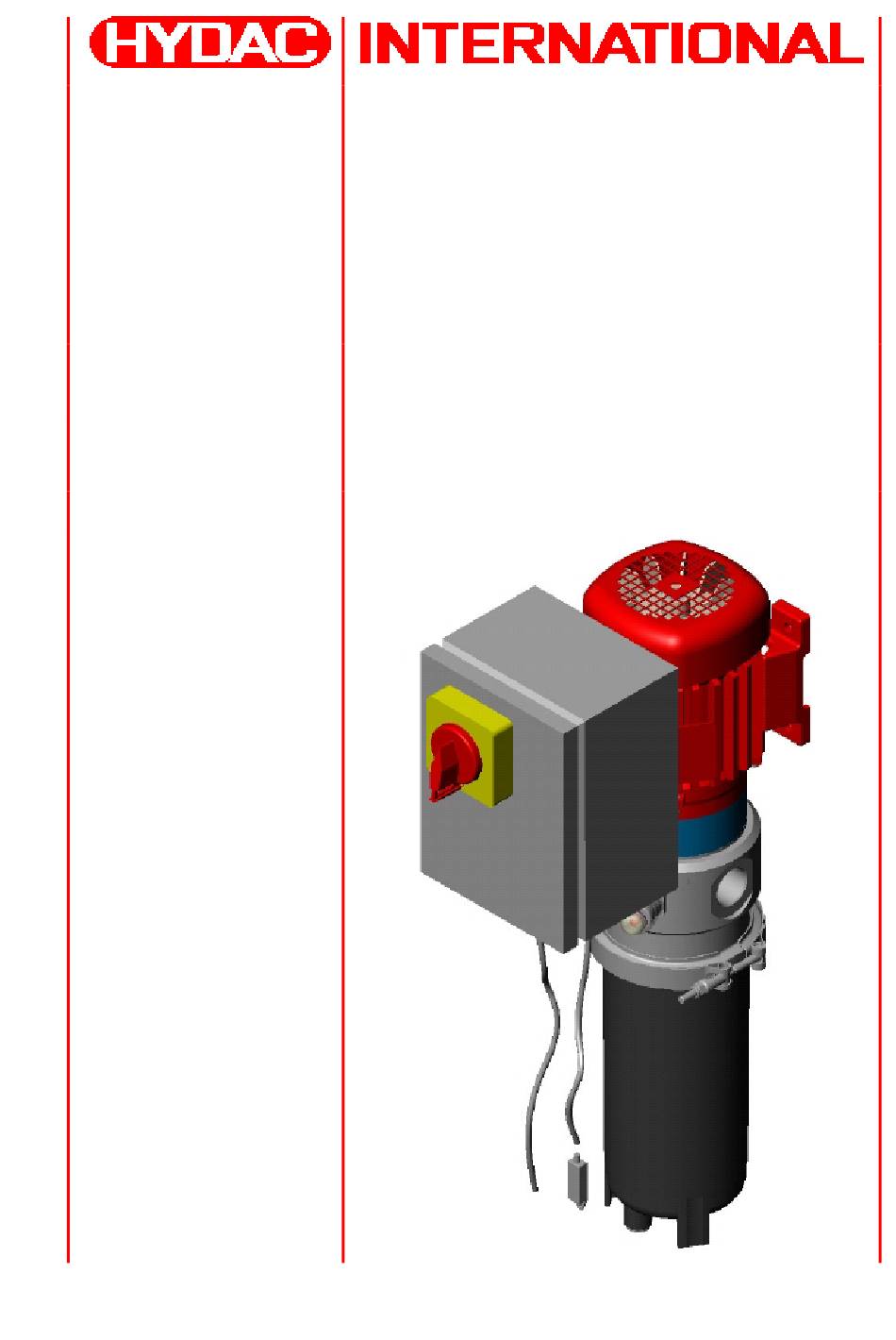

- Seite 1 OffLine Filter Compact OLF-5 mit Temperaturfühler Bedienungs- und Wartungsanleitung Deutsch Doc.: 3321664a...
-
Seite 2: Haftungsausschluss
Inhaltliche Änderungen dieses Handbuchs behalten wir uns ohne Ankündigung vor. HYDAC FILTERTECHNIK GmbH Industriegebiet D-66280 Sulzbach / Saar Germany Tel.: ++49 (0) 6897 / 509 – 01 Fax: ++49 (0) 6897 / 509 – 846 HYDAC Filtertechnik GmbH Seite 2 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 3: Inhaltsverzeichnis
Motorenleistung / Motorspannung ..............19 10.1.2 Filterelement ..................... 19 10.1.3 Verschmutzungsanzeige .................. 20 Anhang: ......................21 11.1 Stromlaufplan – 3313022 (3 Phasen Ausführung)..........21 11.2 Stomlaufplan – 3154019 (1 Phasen Ausführung) ..........21 HYDAC Filtertechnik GmbH Seite 3 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 4: Vorwort
Abt.: SVFI, Techn. Dokumentation Postfach 1251 66273 Sulzbach / Saar Fax: ++49 (0) 6897 509 846 Email: filtersysteme@hydac.com Die Redaktion freut sich über Ihre Mitarbeit. „Aus der Praxis für die Praxis“. HYDAC Filtertechnik GmbH Seite 4 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... - Seite 5 Teilen Sie uns deshalb jede Veränderung, die Sie an dem Produkt durchführen bzw. durchführen lassen, umgehend mit. Gewährleistung Wir übernehmen Gewährleistung gemäß den allgemeinen Verkaufs- und Lieferbedingungen der HYDAC Filtertechnik GmbH. Diese finden Sie unter www.hydac.com E-Business AGB. HYDAC Filtertechnik GmbH Seite 5 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06...
- Seite 6 Beachten Sie, dass Sie die beschriebene Möglichkeit des gezielten Zugriffes auf eine bestimmte Information nicht davon entbindet, diese Anleitung vor der ersten Inbetriebnahme und später in regelmäßigen Abständen sorgfältig und vollständig durchlesen zu müssen. HYDAC Filtertechnik GmbH Seite 6 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06...
-
Seite 7: Sicherheitshinweise
Gefährdungen von Personen durch elektrische Spannungen führen können. Dieses Symbol gibt wichtige Hinweise für den sachgerechten Umgang mit dem OLF-5. Das Nichtbeachten dieser Hinweise kann zu Sachschäden an den Einzelkomponenten des OLF-5 führen. Unter diesem Symbol erhalten Sie Anwendungstips und besonders nützliche Informationen. -
Seite 8: Informelle Sicherheitsmaßnahmen
Tauschen Sie Geräteteile sofort aus, die sich nicht in einwandfreiem Zustand befinden. Verwenden Sie nur Originalersatzteile. Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und sicherheitsgerecht konstruiert und gefertigt sind. Vergleichen Sie hierzu auch das Kapitel: "Wartung". HYDAC Filtertechnik GmbH Seite 8 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 9: Lieferumfang
Evtl. vorhandene Transportschäden sind dem Transportunternehmen bzw. der verantwortlichen Stelle zu melden, die Inbetriebnahme ist gegebenenfalls auszuschließen. Zum Lieferumfang gehören: Pos. Menge Bezeichnung OffLine Filter OLF-5 (Ausführung je nach Bestellung) Betriebs- und Wartungsanleitung HYDAC Filtertechnik GmbH Seite 9 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 10: Beschreibung

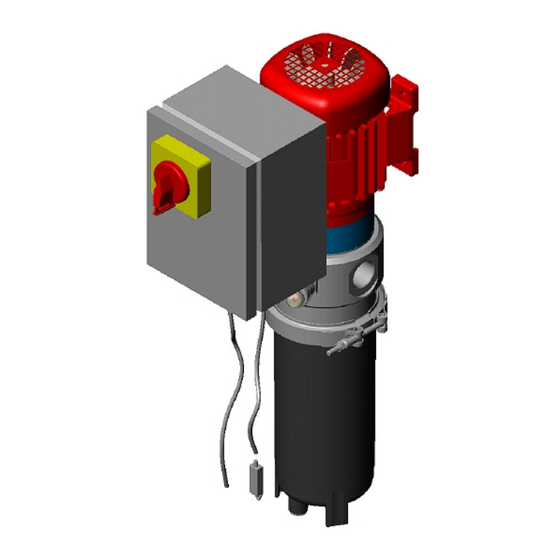

OLF-5 mit Temperaturfühler Beschreibung Die OLF-5 Serie basiert auf dem DIMICRON® Nebenstrom-Filterkonzept. Durch die Anwendung des OLF-5 lassen sich weniger Ölwechsel, Verbesserung der Systemfilterstandzeit, eine Verbesserung der Standzeit für die Komponenten und höhere Maschinenverfügbarkeit erreichen. Es können Filterelemente bis zu 2µm absolut eingesetzt werden welche eine Schmutzaufnahmekapazität von bis zu 200g ISOMTD erreichen. -
Seite 11: Abmessungen
OLF-5 mit Temperaturfühler Abmessungen HYDAC Filtertechnik GmbH Seite 11 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 12: Hydraulik Schaltplan
Verengungen in den Anschlussleitungen sind zu vermeiden, da sonst die Leistung vermindert wird und Kavitationsgefahr besteht. Die Nennweite der Anschlussleitung muss mindestens den Querschnitten der Anschlussgewinde entsprechen. Der zulässige Druck am Eintritt (IN) beträgt -0,4 bar bis 0,6 bar. HYDAC Filtertechnik GmbH Seite 12 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 13: Anschluss Und Inbetriebnahme
• Schließen Sie den Eintritt (IN) des Aggregats ebenso mittels geeignetem Schlauch oder Rohrverbindung an der Hydraulikanlage an. Sollte der OLF-5 ohne Motor- Pumpeneinheit ausgeführt sein, so schließen Sie den Eintritt (IN) an der Rücklaufleitung der Hydraulikanlage an. -
Seite 14: Wartung
Sie sich, dass das Aggregat während der Wartungsarbeiten nicht wieder in Betrieb genommen werden kann. • Leeren Sie das Filtergehäuse mit Hilfe der Entleerungsschraube (SW 6mm) am Boden des Filtergehäuses. (Inhalt ca. 2 Liter) HYDAC Filtertechnik GmbH Seite 14 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 15: Kartuschenwechsel / Spin-On Elementwechsel (Ma, Mg)
Tauschen Sie alle Dichtungen gegen die mitgelieferten neuen Dichtungen aus, ölen Sie den Dichtring leicht ein und schrauben Sie die Filterpatrone von Hand fest. In der Kartusche befindet sich noch bis zu 1 Liter Restöl! HYDAC Filtertechnik GmbH Seite 15 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 16: Fehler Und Fehlerbeseitigung
Es kann einige Minuten dauern bis die Pumpe und Pumpe die Luft abtransportiert hat, Vorteile bringt auch ein Drehen des OLF-5 in die waagerechte Lage bis die Luft abgeführt ist. Fördert die Pumpe auch nach ca. 5 Minuten nicht, muss die Pumpe über die Saugleitung mit Fördermedium vorgefüllt werden. -
Seite 17: Ersatzteile Und Zubehör
Filterelement 10 µm, DIMICRON N5DM010 3102924 Filterelement 20 µm, DIMICRON N5DM020 3023508 Filterelement 2 µm, AQUAMICRON N5AM002 349677 Filterelement 20 µm, AQUAMICRON N5AM020 3040345 Aufkleber „HYDAC“ 625925 Warnschild „Drehrichtung Motor“ 3252700 HYDAC Filtertechnik GmbH Seite 17 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 18: Außerbetriebnahme Und Entsorgung
OLF-5 mit Temperaturfühler Außerbetriebnahme und Entsorgung Bei der Entsorgung des OLF-5 müssen alle lokalen Richtlinien und Auflagen bezüglich Arbeitssicherheit und des Schutzes der Umwelt berücksichtigt werden. Insbesondere gilt dies für das im Gerät befindliche Öl, ölverschmierte und elektronische Bauteile. Nach erfolgter Demontage und sortenreiner Trennung sind die Teile entsprechend den örtlichen Bestimmungen der Entsorgung bzw. -
Seite 19: Typenschlüssel
Antrieb (nur bei Ausführung E + F) 10.1.2 Filterelement OLF-5 OLF-5/4 OLF-5/15 5 l/min 4 l/min 15 l/min Dimicron, Filterfeinheit 1µm absolut N5DM001 Dimicron, Filterfeinheit 2 µm absolut N5DM002 Dimicron, Filterfeinheit 5 µm absolut N5DM005 HYDAC Filtertechnik GmbH Seite 19 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 20: Verschmutzungsanzeige
OLF-5/4 OLF-5/15 5 l/min 4 l/min 15 l/min Staudruckmanometer Druckschalter, elektrisch (VR2F.0) ٭ Optische Differenzdruckanzeige (VM2BM.1) Elektrische Differenzdruckanzeige (VM2C.0) ٭ Optisch-elektrische Differenzdruckanzeige ٭ (VM2D.0) Ohne Verschmutzungsanzeige ٭ - nicht bei OLF-5-S HYDAC Filtertechnik GmbH Seite 20 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... -
Seite 21: Anhang
OLF-5 mit Temperaturfühler Anhang: 11.1 Stromlaufplan – 3313022 (3 Phasen Ausführung) 11.2 Stomlaufplan – 3154019 (1 Phasen Ausführung) HYDAC Filtertechnik GmbH Seite 21 BeWa OLF-5 LL-ET_3321664a de.doc 2006-10-06... - Seite 22 Notizen / Note / Note...
