Angaben zum Produkt
2.7
Anlagenschema

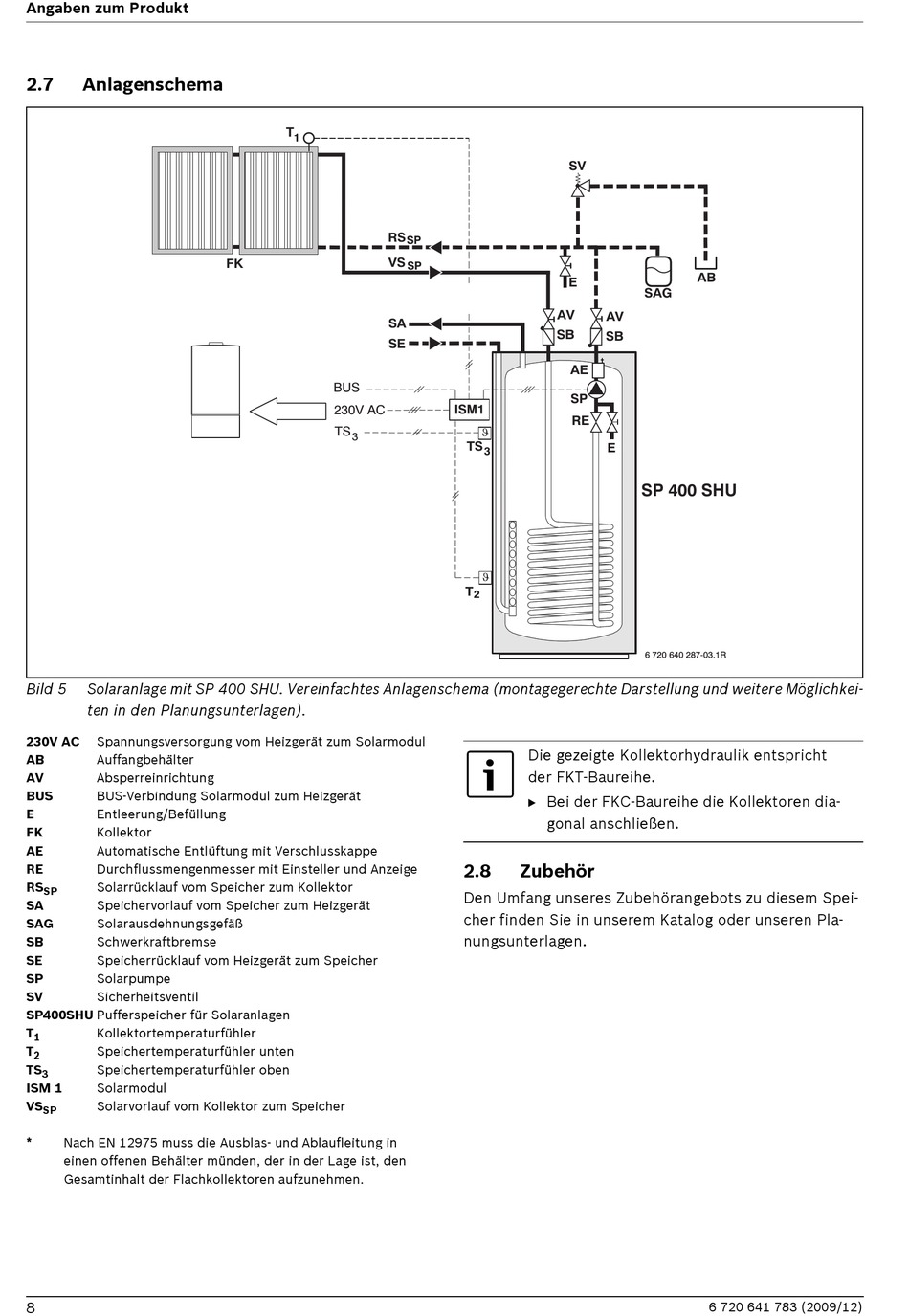

Bild 5
Solaranlage mit SP 400 SHU. Vereinfachtes Anlagenschema (montagegerechte Darstellung und weitere Möglichkei-
ten in den Planungsunterlagen).
230V AC
Spannungsversorgung vom Heizgerät zum Solarmodul
AB
Auffangbehälter
AV
Absperreinrichtung
BUS
BUS-Verbindung Solarmodul zum Heizgerät
E
Entleerung/Befüllung
FK
Kollektor
AE
Automatische Entlüftung mit Verschlusskappe
RE
Durchflussmengenmesser mit Einsteller und Anzeige
RS
Solarrücklauf vom Speicher zum Kollektor
SP
SA
Speichervorlauf vom Speicher zum Heizgerät
SAG
Solarausdehnungsgefäß
SB
Schwerkraftbremse
SE
Speicherrücklauf vom Heizgerät zum Speicher
SP
Solarpumpe
SV
Sicherheitsventil
SP400SHU Pufferspeicher für Solaranlagen
T
Kollektortemperaturfühler
1
T
Speichertemperaturfühler unten
2
TS
Speichertemperaturfühler oben
3
ISM 1
Solarmodul
VS
Solarvorlauf vom Kollektor zum Speicher
SP
*
Nach EN 12975 muss die Ausblas- und Ablaufleitung in
einen offenen Behälter münden, der in der Lage ist, den
Gesamtinhalt der Flachkollektoren aufzunehmen.
8
T
1
RS
VS
FK
SA
SE
BUS
230V AC
TS
3
SV
SP
SP
E
AV
SB
AE
SP
ISM1
RE
ϑ
TS
3
ϑ
T
2
Die gezeigte Kollektorhydraulik entspricht
der FKT-Baureihe.
B Bei der FKC-Baureihe die Kollektoren dia-
gonal anschließen.
2.8
Zubehör
Den Umfang unseres Zubehörangebots zu diesem Spei-
cher finden Sie in unserem Katalog oder unseren Pla-
nungsunterlagen.
AB
SAG
AV
SB
E
SP 400 SHU
6 720 640 287-03.1R
6 720 641 783 (2009/12)
