Angaben zum Produkt
SP 400 SHU sind Pufferspeicher mit Wärmeübertrager
und integrierter Solarstation für die Übertragung der
solaren Energie in das Heizwasser.
Der Pufferspeicher wird im nachfolgenden Text Speicher
genannt.
2.1
Bestimmungsgemäßer Gebrauch
Diesen Speicher nur für den Betrieb mit Solaranlagen in
Verbindung mit geeigneten Heizungsreglern und geeig-
neten Heizgeräten des Herstellers verwenden.
Der Wärmeübertrager und die Solarstation dieses Spei-
chers sind ausschließlich für den Betrieb mit Solaranla-
gen mit Propylenglykol-Wassergemischen (Tyfocor® L
oder Tyfocor® LS) bestimmt. Die Verwendung eines
anderen Mediums ist unzulässig.
B Den Speicher ausschließlich zur Erwärmung von Heiz-
wasser einsetzen.
Eine andere Verwendung ist nicht bestimmungsgemäß.
Daraus resultierende Schäden sind von der Haftung aus-
geschlossen.
2.2
Lieferumfang
4
6
2
8
0
10
bar

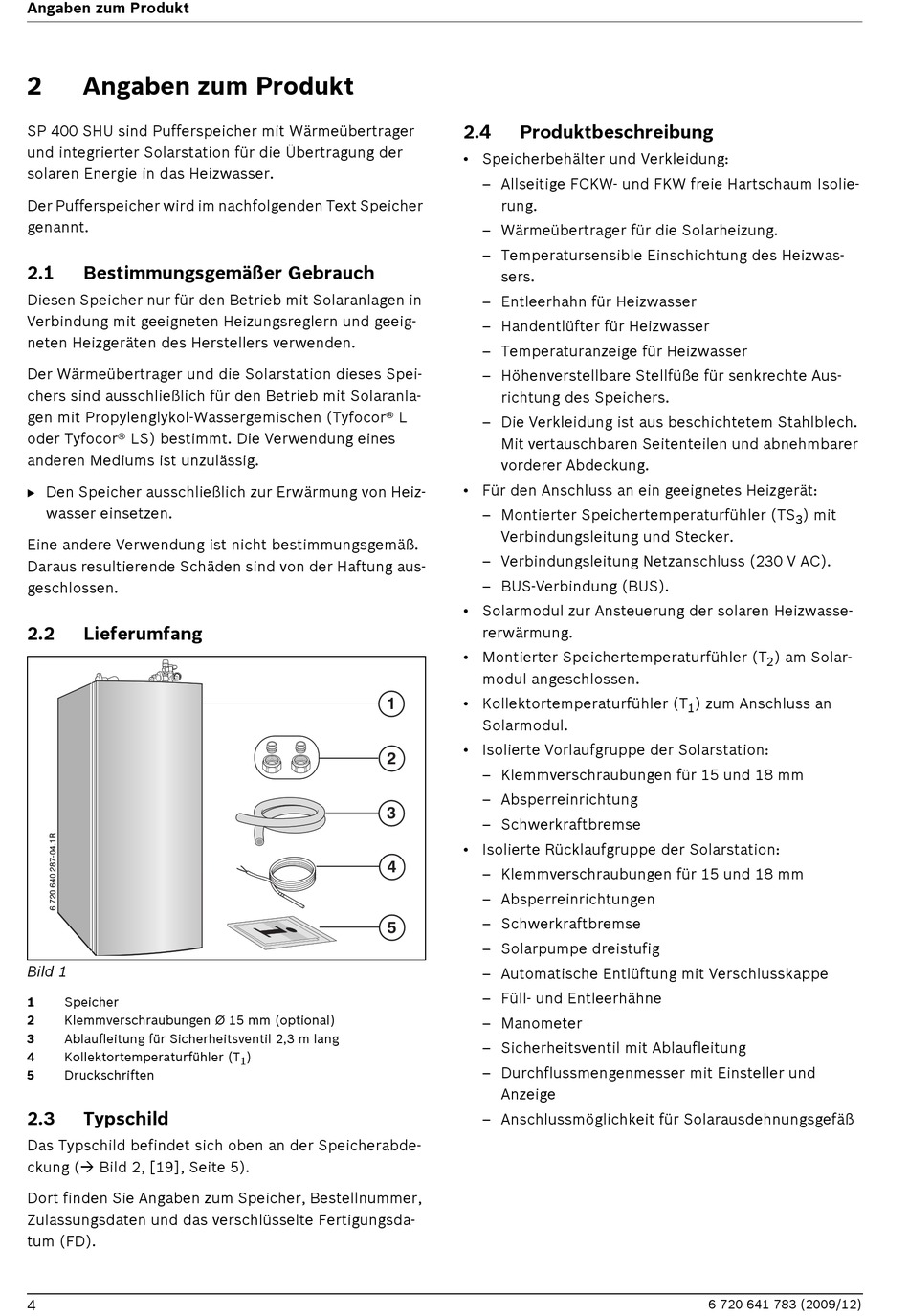

Bild 1
1
Speicher
2
Klemmverschraubungen Ø 15 mm (optional)
3
Ablaufleitung für Sicherheitsventil 2,3 m lang
4
Kollektortemperaturfühler (T
5
Druckschriften
2.3
Typschild
Das Typschild befindet sich oben an der Speicherabde-
ckung (
Bild 2, [19], Seite 5).
Dort finden Sie Angaben zum Speicher, Bestellnummer,
Zulassungsdaten und das verschlüsselte Fertigungsda-
tum (FD).
4
1
2
3
4
5
)
1
2.4
Produktbeschreibung
• Speicherbehälter und Verkleidung:
– Allseitige FCKW- und FKW freie Hartschaum Isolie-
rung.
– Wärmeübertrager für die Solarheizung.
– Temperatursensible Einschichtung des Heizwas-
sers.
– Entleerhahn für Heizwasser
– Handentlüfter für Heizwasser
– Temperaturanzeige für Heizwasser
– Höhenverstellbare Stellfüße für senkrechte Aus-
richtung des Speichers.
– Die Verkleidung ist aus beschichtetem Stahlblech.
Mit vertauschbaren Seitenteilen und abnehmbarer
vorderer Abdeckung.
• Für den Anschluss an ein geeignetes Heizgerät:
– Montierter Speichertemperaturfühler (TS
Verbindungsleitung und Stecker.
– Verbindungsleitung Netzanschluss (230 V AC).
– BUS-Verbindung (BUS).
• Solarmodul zur Ansteuerung der solaren Heizwasse-
rerwärmung.
• Montierter Speichertemperaturfühler (T
modul angeschlossen.
• Kollektortemperaturfühler (T
Solarmodul.
• Isolierte Vorlaufgruppe der Solarstation:
– Klemmverschraubungen für 15 und 18 mm
– Absperreinrichtung
– Schwerkraftbremse
• Isolierte Rücklaufgruppe der Solarstation:
– Klemmverschraubungen für 15 und 18 mm
– Absperreinrichtungen
– Schwerkraftbremse
– Solarpumpe dreistufig
– Automatische Entlüftung mit Verschlusskappe
– Füll- und Entleerhähne
– Manometer
– Sicherheitsventil mit Ablaufleitung
– Durchflussmengenmesser mit Einsteller und
Anzeige
– Anschlussmöglichkeit für Solarausdehnungsgefäß
) mit
3
) am Solar-
2
) zum Anschluss an
1
