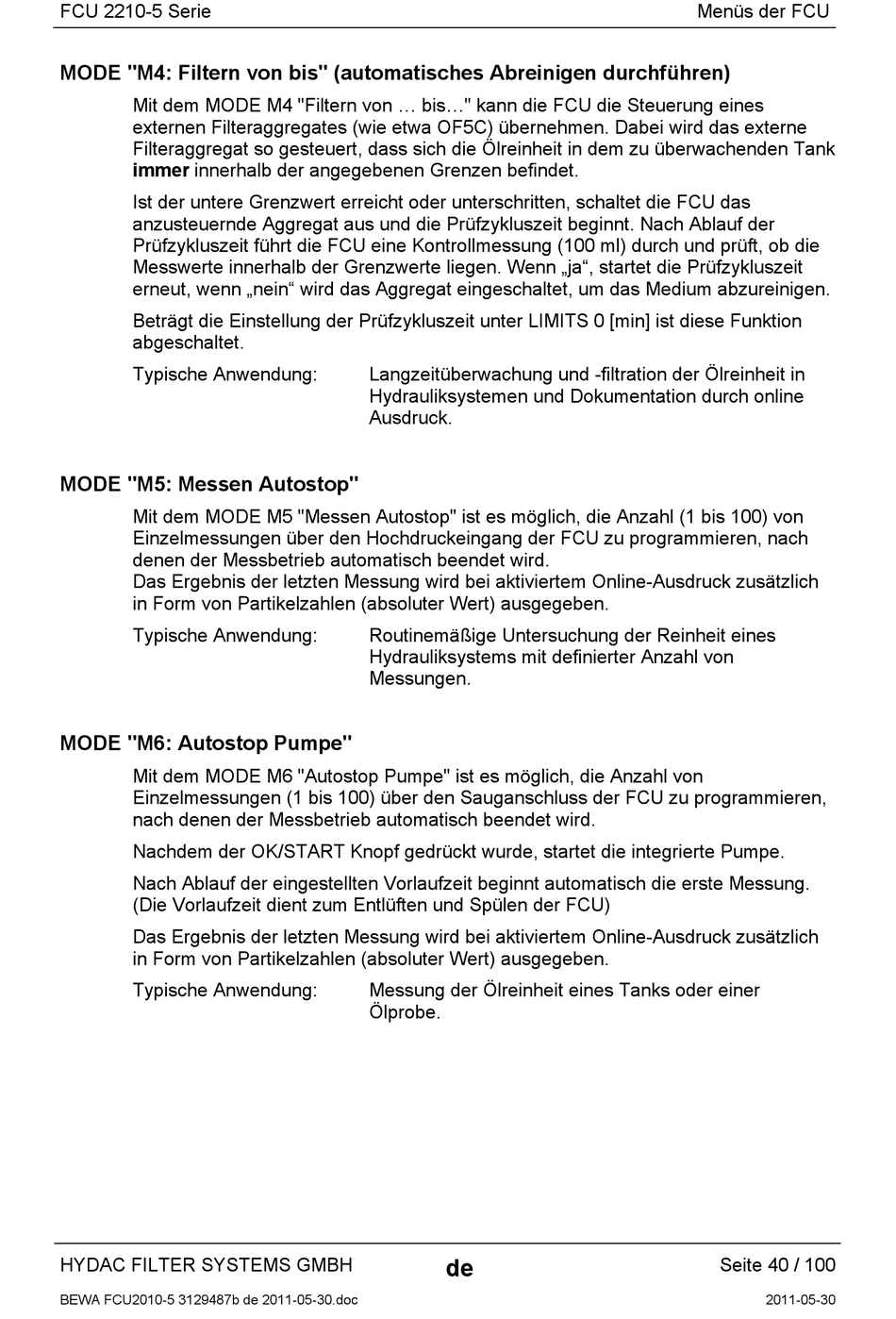

FCU 2210-5 Serie
MODE "M4: Filtern von bis" (automatisches Abreinigen durchführen)
Mit dem MODE M4 "Filtern von ... bis..." kann die FCU die Steuerung eines
externen Filteraggregates (wie etwa OF5C) übernehmen. Dabei wird das externe
Filteraggregat so gesteuert, dass sich die Ölreinheit in dem zu überwachenden Tank
immer innerhalb der angegebenen Grenzen befindet.
Ist der untere Grenzwert erreicht oder unterschritten, schaltet die FCU das
anzusteuernde Aggregat aus und die Prüfzykluszeit beginnt. Nach Ablauf der
Prüfzykluszeit führt die FCU eine Kontrollmessung (100 ml) durch und prüft, ob die
Messwerte innerhalb der Grenzwerte liegen. Wenn „ja", startet die Prüfzykluszeit
erneut, wenn „nein" wird das Aggregat eingeschaltet, um das Medium abzureinigen.
Beträgt die Einstellung der Prüfzykluszeit unter LIMITS 0 [min] ist diese Funktion
abgeschaltet.
Typische Anwendung:


MODE "M5: Messen Autostop"

Mit dem MODE M5 "Messen Autostop" ist es möglich, die Anzahl (1 bis 100) von
Einzelmessungen über den Hochdruckeingang der FCU zu programmieren, nach
denen der Messbetrieb automatisch beendet wird.
Das Ergebnis der letzten Messung wird bei aktiviertem Online-Ausdruck zusätzlich
in Form von Partikelzahlen (absoluter Wert) ausgegeben.
Typische Anwendung:

MODE "M6: Autostop Pumpe"

Mit dem MODE M6 "Autostop Pumpe" ist es möglich, die Anzahl von
Einzelmessungen (1 bis 100) über den Sauganschluss der FCU zu programmieren,
nach denen der Messbetrieb automatisch beendet wird.
Nachdem der OK/START Knopf gedrückt wurde, startet die integrierte Pumpe.
Nach Ablauf der eingestellten Vorlaufzeit beginnt automatisch die erste Messung.
(Die Vorlaufzeit dient zum Entlüften und Spülen der FCU)
Das Ergebnis der letzten Messung wird bei aktiviertem Online-Ausdruck zusätzlich
in Form von Partikelzahlen (absoluter Wert) ausgegeben.
Typische Anwendung:

HYDAC FILTER SYSTEMS GMBH
BEWA FCU2010-5 3129487b de 2011-05-30.doc
Langzeitüberwachung und -filtration der Ölreinheit in
Hydrauliksystemen und Dokumentation durch online
Ausdruck.
Routinemäßige Untersuchung der Reinheit eines
Hydrauliksystems mit definierter Anzahl von
Messungen.
Messung der Ölreinheit eines Tanks oder einer
Ölprobe.
de
Menüs der FCU
Seite 40 / 100
2011-05-30
