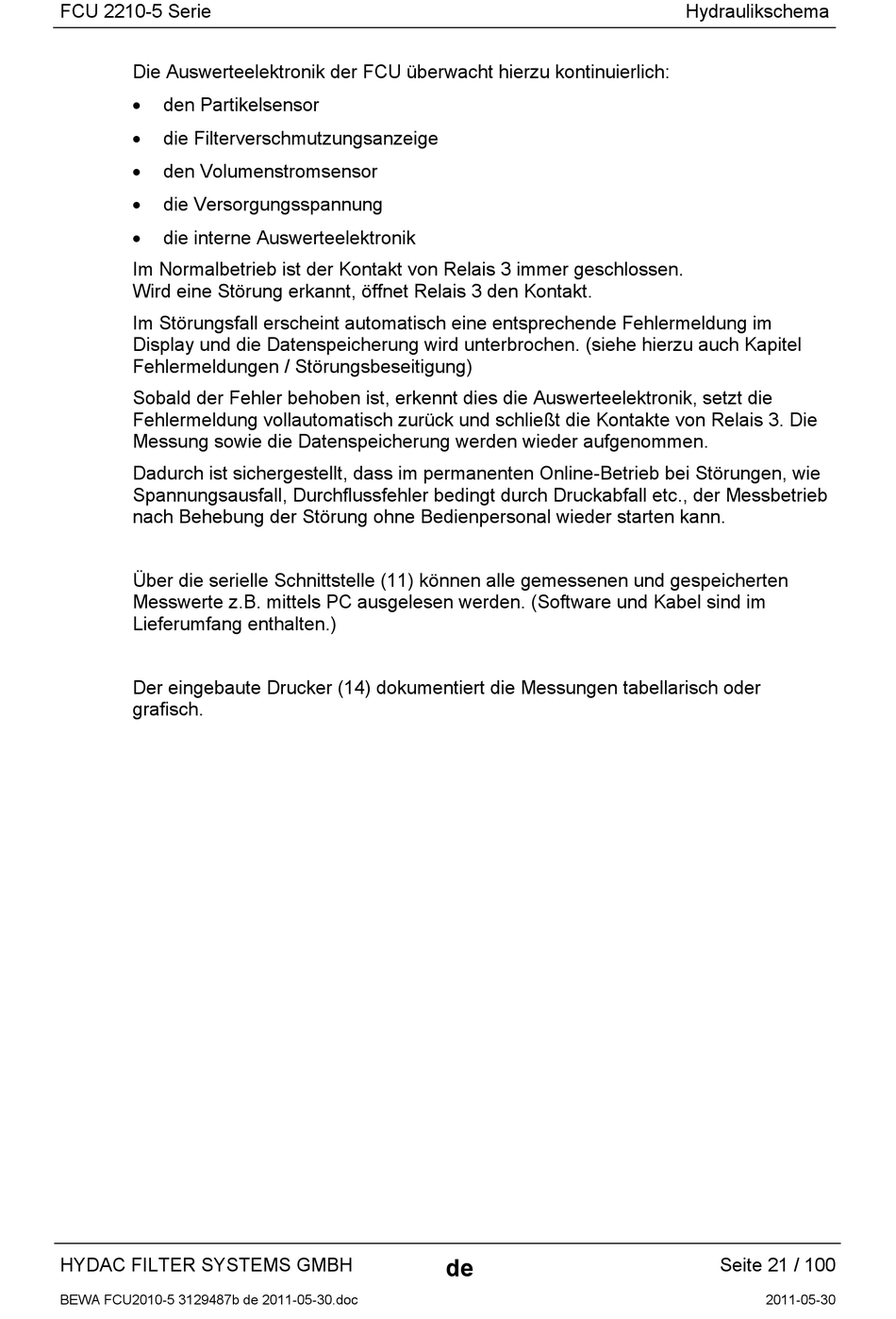

FCU 2210-5 Serie
Die Auswerteelektronik der FCU überwacht hierzu kontinuierlich:

den Partikelsensor

die Filterverschmutzungsanzeige

den Volumenstromsensor

die Versorgungsspannung

die interne Auswerteelektronik
Im Normalbetrieb ist der Kontakt von Relais 3 immer geschlossen.
Wird eine Störung erkannt, öffnet Relais 3 den Kontakt.
Im Störungsfall erscheint automatisch eine entsprechende Fehlermeldung im
Display und die Datenspeicherung wird unterbrochen. (siehe hierzu auch Kapitel
Fehlermeldungen / Störungsbeseitigung)
Sobald der Fehler behoben ist, erkennt dies die Auswerteelektronik, setzt die
Fehlermeldung vollautomatisch zurück und schließt die Kontakte von Relais 3. Die
Messung sowie die Datenspeicherung werden wieder aufgenommen.
Dadurch ist sichergestellt, dass im permanenten Online-Betrieb bei Störungen, wie
Spannungsausfall, Durchflussfehler bedingt durch Druckabfall etc., der Messbetrieb
nach Behebung der Störung ohne Bedienpersonal wieder starten kann.
Über die serielle Schnittstelle (11) können alle gemessenen und gespeicherten
Messwerte z.B. mittels PC ausgelesen werden. (Software und Kabel sind im
Lieferumfang enthalten.)
Der eingebaute Drucker (14) dokumentiert die Messungen tabellarisch oder
grafisch.
