Steuerklemmleiste Und Klemmen - Honeywell SmartDrive Compact COMP230-P37-20 Schnellanleitung

3-DE
29

3. STEUERKLEMMLEISTE UND KLEMMEN

Anschluss-
klemme
1
2
3
6
7
8
9
10 DI3
A
B
4
mA
5
13 GND
14 DI4
15 DI5
16 DI6
18 AO
20 DO
22 RO 13
23 RO 14
24 RO 22
25 RO 21
26 RO 24

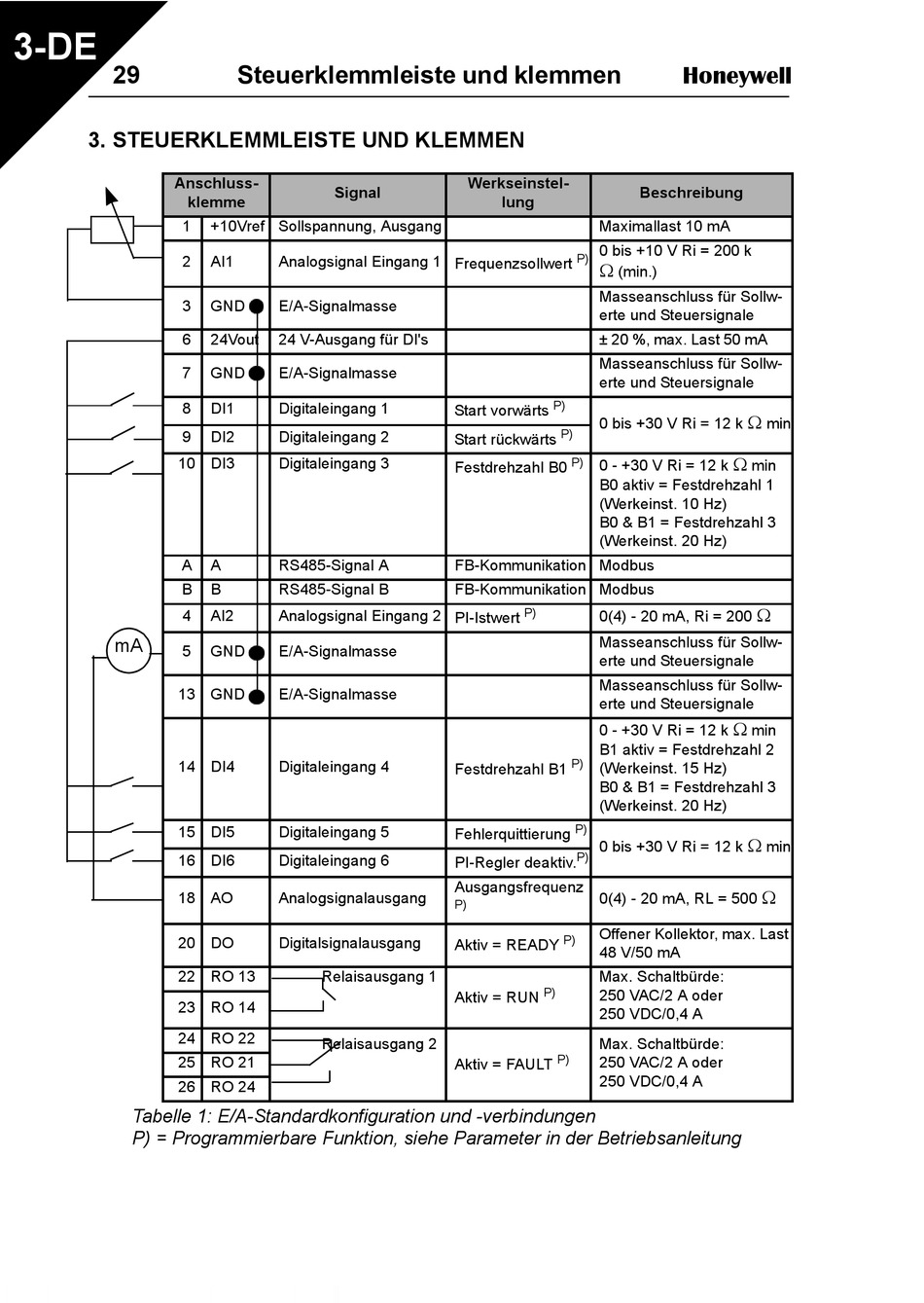

Tabelle 1: E/A-Standardkonfiguration und -verbindungen
P) = Programmierbare Funktion, siehe Parameter in der Betriebsanleitung
Steuerklemmleiste und klemmen
Signal
+10Vref Sollspannung, Ausgang
AI1 Analogsignal Eingang 1 Frequenzsollwert
GND E/A-Signalmasse
24Vout 24 V-Ausgang für DI's
GND E/A-Signalmasse
DI1 Digitaleingang 1
DI2 Digitaleingang 2
Digitaleingang 3
A RS485-Signal A
B RS485-Signal B
AI2 Analogsignal Eingang 2 PI-Istwert
GND E/A-Signalmasse
E/A-Signalmasse
Digitaleingang 4
Digitaleingang 5
Digitaleingang 6
Analogsignalausgang
Digitalsignalausgang
Relaisausgang 1
Relaisausgang 2
Werkseinstel-
lung
Maximallast 10 mA
0 bis +10 V Ri = 200 k
P)

(min.)
Masseanschluss für Sollw-
erte und Steuersignale
± 20 %, max. Last 50 mA
Masseanschluss für Sollw-
erte und Steuersignale
P)
Start vorwärts
0 bis +30 V Ri = 12 k
P)
Start rückwärts
P)
0 - +30 V Ri = 12 k
Festdrehzahl B0
B0 aktiv = Festdrehzahl 1
(Werkeinst. 10 Hz)
B0 & B1 = Festdrehzahl 3
(Werkeinst. 20 Hz)
FB-Kommunikation Modbus
FB-Kommunikation Modbus
P)
0(4) - 20 mA, Ri = 200
Masseanschluss für Sollw-
erte und Steuersignale
Masseanschluss für Sollw-
erte und Steuersignale
0 - +30 V Ri = 12 k
B1 aktiv = Festdrehzahl 2
P)
(Werkeinst. 15 Hz)
Festdrehzahl B1
B0 & B1 = Festdrehzahl 3
(Werkeinst. 20 Hz)
P)
Fehlerquittierung
0 bis +30 V Ri = 12 k
P)
PI-Regler deaktiv.
Ausgangsfrequenz
0(4) - 20 mA, RL = 500
P)
Offener Kollektor, max. Last
P)
Aktiv = READY
48 V/50 mA
Max. Schaltbürde:
P)
250 VAC/2 A oder
Aktiv = RUN
250 VDC/0,4 A
Max. Schaltbürde:
P)
250 VAC/2 A oder
Aktiv = FAULT
250 VDC/0,4 A
Honeywell
Beschreibung

min

min


min

min

