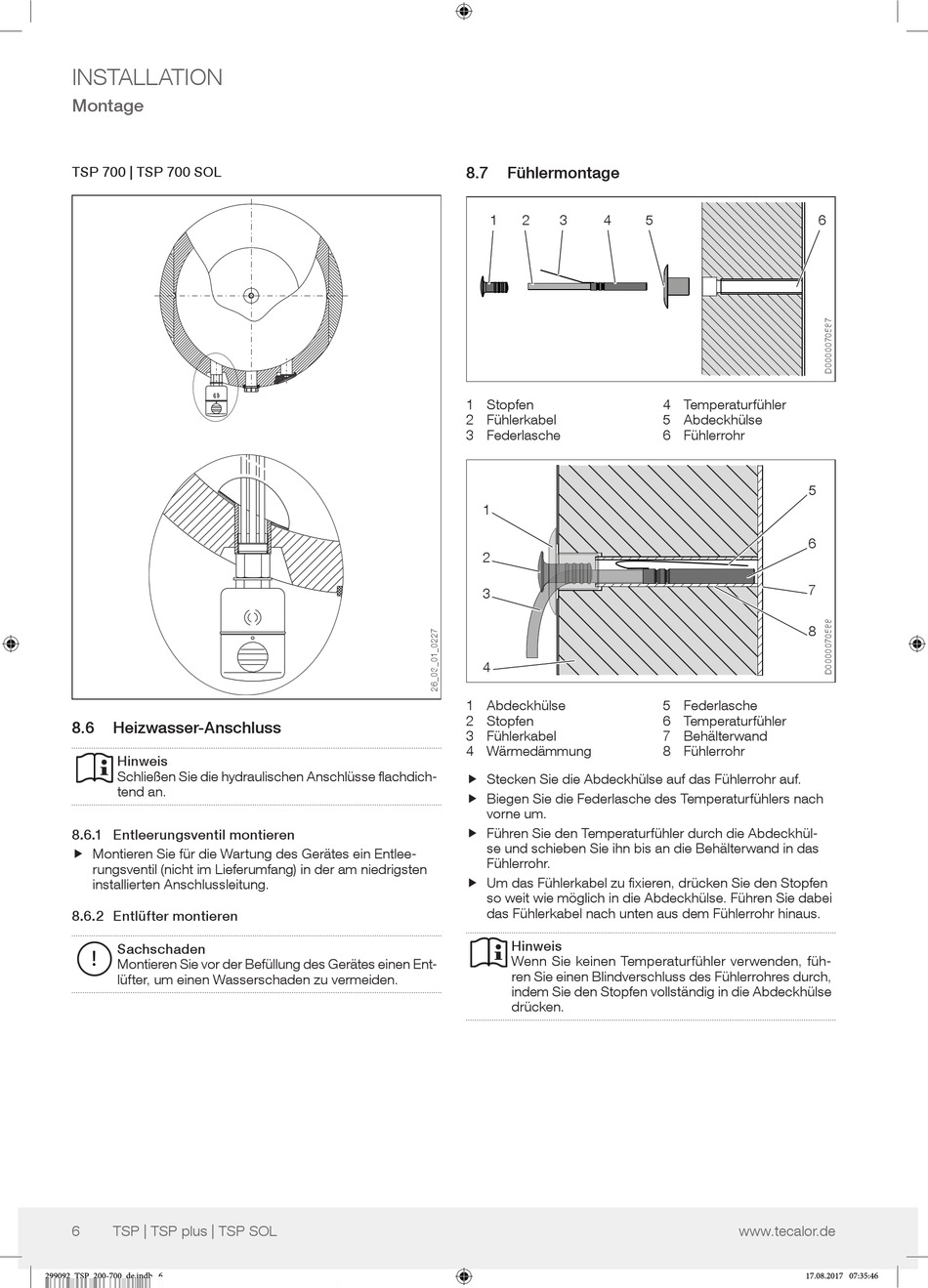

INSTALLATION
Montage
TSP 700 | TSP 700 SOL
8.6

Heizwasser-Anschluss

Hinweis
Schließen Sie die hydraulischen Anschlüsse flachdich-
tend an.
8.6.1 Entleerungsventil montieren
f Montieren Sie für die Wartung des gerätes ein entlee- f
rungsventil (nicht im Lieferumfang) in der am niedrigsten
installierten Anschlussleitung.
8.6.2 Entlüfter montieren
Sachschaden
!
Montieren Sie vor der Befüllung des gerätes einen ent-
lüfter, um einen Wasserschaden zu vermeiden.
6 TSP | TSP plus | TSP SOL
299092_TSP_200-700_de.indb 6
8.7 Fühlermontage
1 2 3 4
1 Stopfen
2 Fühlerkabel
3 Federlasche
1
2
3
4
1 Abdeckhülse
2 Stopfen
3 Fühlerkabel
4 Wärmedämmung
f Stecken Sie die Abdeckhülse auf das Fühlerrohr auf.
f
f Biegen Sie die Federlasche des Temperaturfühlers nach
f
vorne um.
f Führen Sie den Temperaturfühler durch die Abdeckhül-
f
se und schieben Sie ihn bis an die Behälterwand in das
Fühlerrohr.
f Um das Fühlerkabel zu fixieren, drücken Sie den Stopfen
f
so weit wie möglich in die Abdeckhülse. Führen Sie dabei
das Fühlerkabel nach unten aus dem Fühlerrohr hinaus.
Hinweis
Wenn Sie keinen Temperaturfühler verwenden, füh-
ren Sie einen Blindverschluss des Fühlerrohres durch,
indem Sie den Stopfen vollständig in die Abdeckhülse
drücken.
5 6
4 Temperaturfühler
5 Abdeckhülse
6 Fühlerrohr
5
6
7
8
5 Federlasche
6 Temperaturfühler
7 Behälterwand
8 Fühlerrohr
