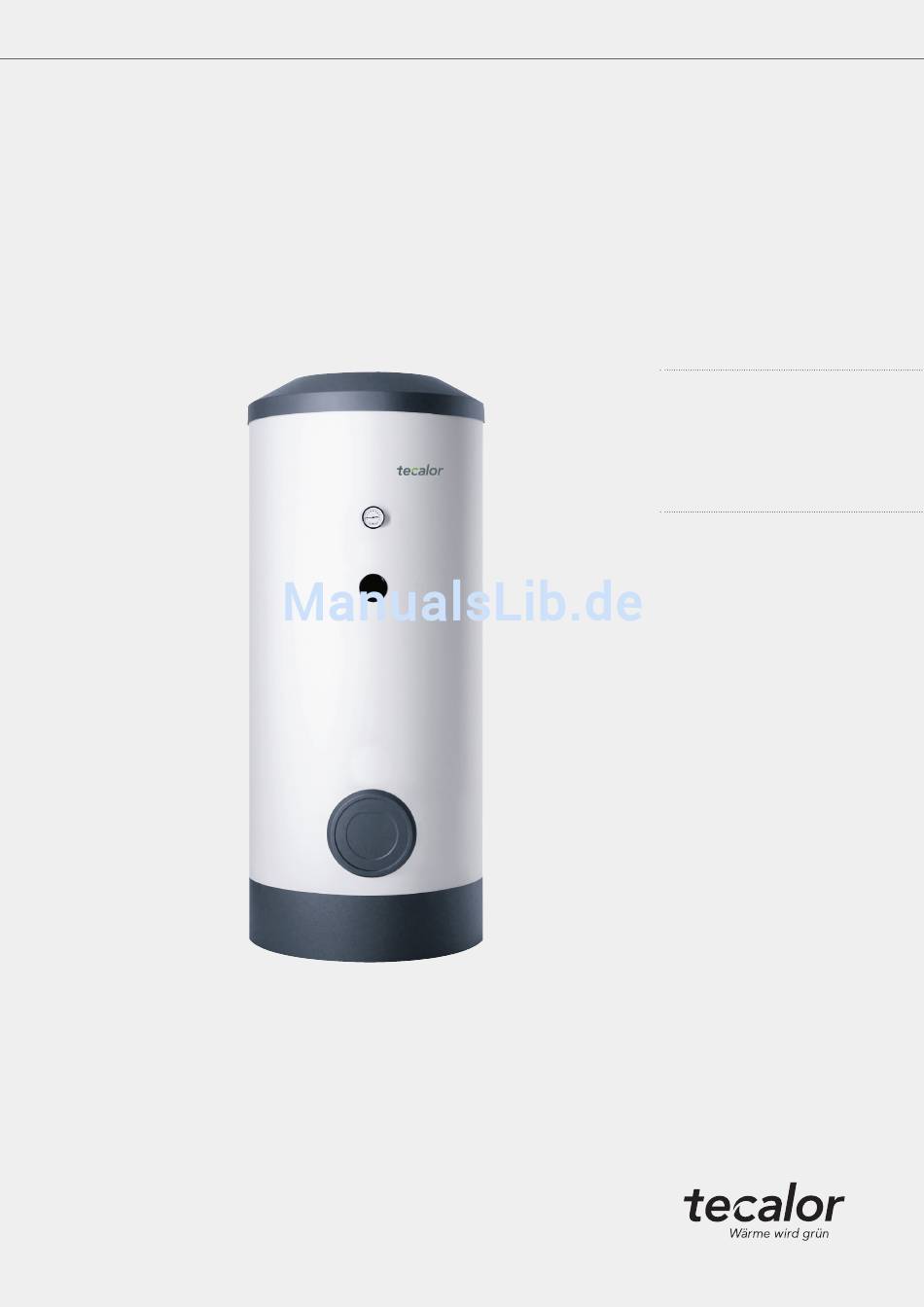

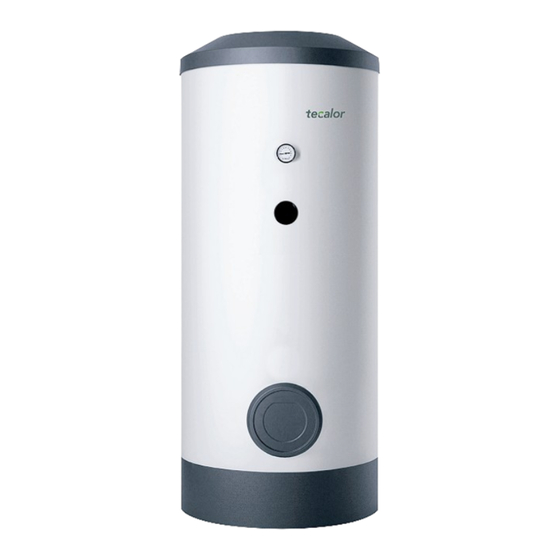

B E D I ENU NG UND I NSTALLATIO N TSB WP, TSB WP SOL Warmwasser-Standspeicher :: :: TSB 301 WP :: :: TSB 302 WP :: :: TSB 401 WP SOL :: :: TSB 501 WP SOL...
Hinweise, deren Nichtbeachtung zu mittelschweren Technische Daten ............8 oder leichten Verletzungen führen kann. 14.1 Maße und Anschlüsse ............ 8 14.2 Angaben zum Energieverbrauch ........12 14.3 Technische Daten ............12 KUNDENDIENST UND GARANTIE UMWELT UND RECYCLING TSB WP, TSB WP SOL www.tecalor.de...
Thermometer und einer Signalanode ausgerüstet. Die Anode mit Verbrauchsanzeige ist ein Schutz des Innenbehälters vor Korrosion. TSB 401 WP SOL | TSB 501 WP SOL Die Geräte sind zusätzlich mit einem zweiten Wärmeübertrager zur solaren Warmwassererwärmung ausgestattet. www.tecalor.de TSB WP, TSB WP SOL...
Heizkörper deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen. f Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkal- kungsmitteln entfernen. TSB WP, TSB WP SOL www.tecalor.de...
Einbau eines Elektro-Heizflansches beachten Sie die maximal zulässige Temperatur / den maximal zulässigen Druck im Kapitel „Technische Daten / Datentabelle“. f Mit den Stellfüßen können Sie Bodenunebenheiten ausgleichen. Das Gerät muss mit Druck-Armaturen betrieben werden! www.tecalor.de TSB WP, TSB WP SOL...
Beachten Sie dabei, dass Sie in Abhängigkeit von dem Ruhedruck eventuell zusätzlich ein Druckminderventil 1 seitliches Wärmedämmsegment benötigen. f Achten Sie darauf, dass die Verschlüsse in der Fuge zwi- schen einem seitlichen Wärmedämmsegment und der Wärmedämmung des Behälters liegen. TSB WP, TSB WP SOL www.tecalor.de...
Stecken Sie das Thermometer bis zum Anschlag ein und richten es aus. f Stecken Sie den Warmwasserfühler bis zum Anschlag in die Tauchhülse für den Sensor WP Vorlauf (empfohlene Energiesparposition) oder für den Sensor WP Rücklauf (hoher Warmwasserkomfort). www.tecalor.de TSB WP, TSB WP SOL...
14.1 Maße und Anschlüsse WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installati- onsarbeiten nach Vorschrift aus. TSB 301 WP Wenn Sie das Gerät entleeren müssen, beachten Sie das Ka- pitel „Gerät entleeren“. 13.1 Sicherheitsventil überprüfen f Lüften Sie das Sicherheitsventil an der Sicherheitsgruppe regelmäßig an, bis der volle Wasserstrahl ausläuft.
Seite 9
INSTALLATION Technische Daten TSB 302 WP TSB 301 WP TSB 302 WP c01 Kaltwasser Zulauf Außengewinde G 1 A G 1 A c03 Kaltwasser Zulaufrohr Außengewinde G 1 A G 1 A Anzugsdrehmoment c06 Warmwasser Auslauf Außengewinde G 1 A...
Seite 10
Fühler Solar Speicher Durchmesser h43 Thermometer Durchmesser Flansch Durchmesser Lochkreisdurchmesser Schrauben M 12 M 12 Anzugsdrehmoment elektr. Not-/Zusatzheizung Innengewinde G 1 1/2 G 1 1/2 Schutzanode Innengewinde G 1 1/4 G 1 1/4 TSB WP, TSB WP SOL www.tecalor.de...
Seite 11
INSTALLATION Technische Daten TSB 501 WP SOL TSB 401 WP SOL, TSB 501 WP SOL www.tecalor.de TSB WP, TSB WP SOL...
Sie uns: Über die vorstehend zugesagten Garantie leistungen hinaus- gehend kann der Endkunde nach dieser Garantie keine An- tecalor GmbH sprüche wegen mittelbarer Schäden oder Folgeschäden, die - Kundendienst - durch das Gerät verursacht werden, insbesondere auf Ersatz Fürstenberger Straße 77, 37603 Holzminden...
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. TSB WP, TSB WP SOL www.tecalor.de...
