Batterietest
Ladenanzeige
8

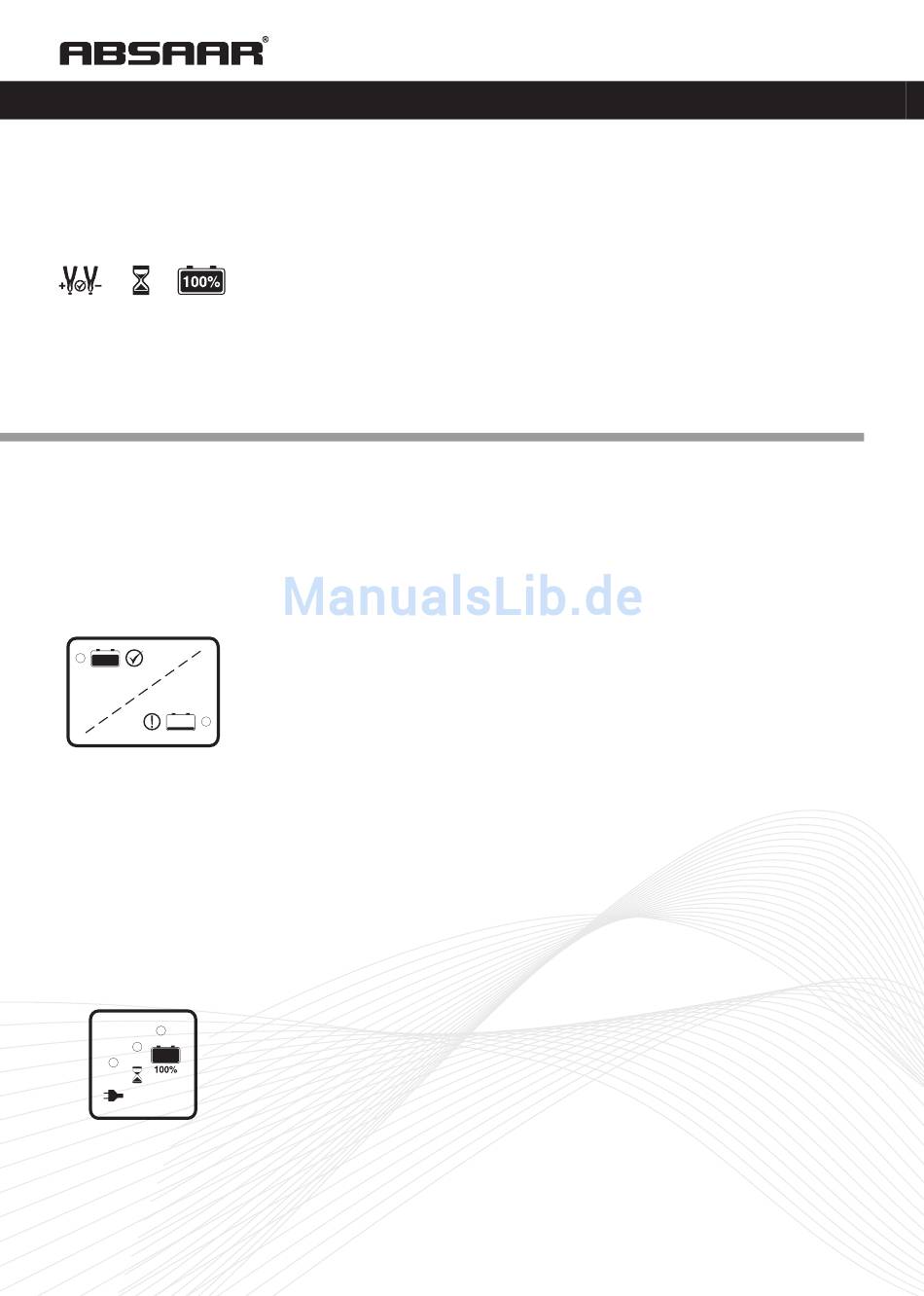

LADESTROMANzEIGE FÜR STANDARDLADEGERÄTE
LED Anzeige:
Linke LED leuchtet rot:
Die Klemmen des Ladegerätes sind polrichtig angeschlossen ( + , - )
Der Ladevorgang beginnt mit dem Verbinden an das Stromnetz.
Die LED 1 leuchtet während des gesamten Ladevorgangs.
Mittlere LED leuchtet gelb:
Der Ladevorgang hat begonnen.
Die LED 2 leuchtet ebenfalls während des gesamten Ladevorgangs.
Rechte LED leuchtet grün:
Die Batterie ist voll geladen.
LADESTROMANzEIGE FÜR AUTOMATISCHE LADEGERÄTE
BATTERIETEST
Wichtig: Zum Batterietest wird das Ladegerät nicht durch das Netzkabel an das Stromnetz ange-
schlossen!
1.
Anklemmen der roten Batterieklemme (+) an den positiven (+) Batteriepol.
2.
Anklemmen der schwarzen Batterieklemme (-) an den negativen (-) Batteriepol
3.
LED Rot – leuchtet sofort, Batterietest benötigt ca. 5 Sekunden Messzeit.
4.
Ergebnis Batterietest:
LED Grün: Ladezustand gut - leuchtet. Batterie ist ausreichend geladen.
LED Rot:
Ladezustand tief - leuchtet. Batterie ist entladen. Ein Nachladen der Batterie ist
erforderlich!
5.
Beide LEDs (Grün und Rot) leuchten nicht: Falschpolung der Batterieklemmen!
Wenn der Test und der Ladevorgang nicht möglich sind bitte:
Anschluss der Batterieklemmen (+/-) an die Batteriepole überprüfen. Batterieklemmen polrichtig
anschließen. Der Batterietest wird automatisch wiederholt.
Ablauf Punkt 3 – 5.
BATTERIE LADEN
Nach polrichtigem Anschluss der Batterieklemmen (+,-) und angeschlossenem Netzkabel kann der
Ladevorgang erfolgen.
Hinweis :
Die Polspannung der entladenen 12V Batterie sollte mindestens 3,8 V betragen, um den Ladevor-
gang einzuleiten.
1.
Schließen die das Ladegerät durch das Netzkabel an das Stromnetz an.
2.
Der Batterietest ist während des Ladebetriebs ausgeschaltet.
3.
Während des gesamten Ladevorgangs leuchten die gelbe und die grüne LED.
Während der Batterieladung wird der Ladezustand durch einen elektronischen Messkreis über-
prüft.
LED GRÜN (unten):
Ladegerät mit Stromnetz verbunden
LED GELB:
Batterie wird geladen
LED GRÜN (oben):
Batterie voll geladen, Ladegerät schaltet vollautomatisch zur
Ladeerhaltung
BEDIENUNGSANLEITUNG
