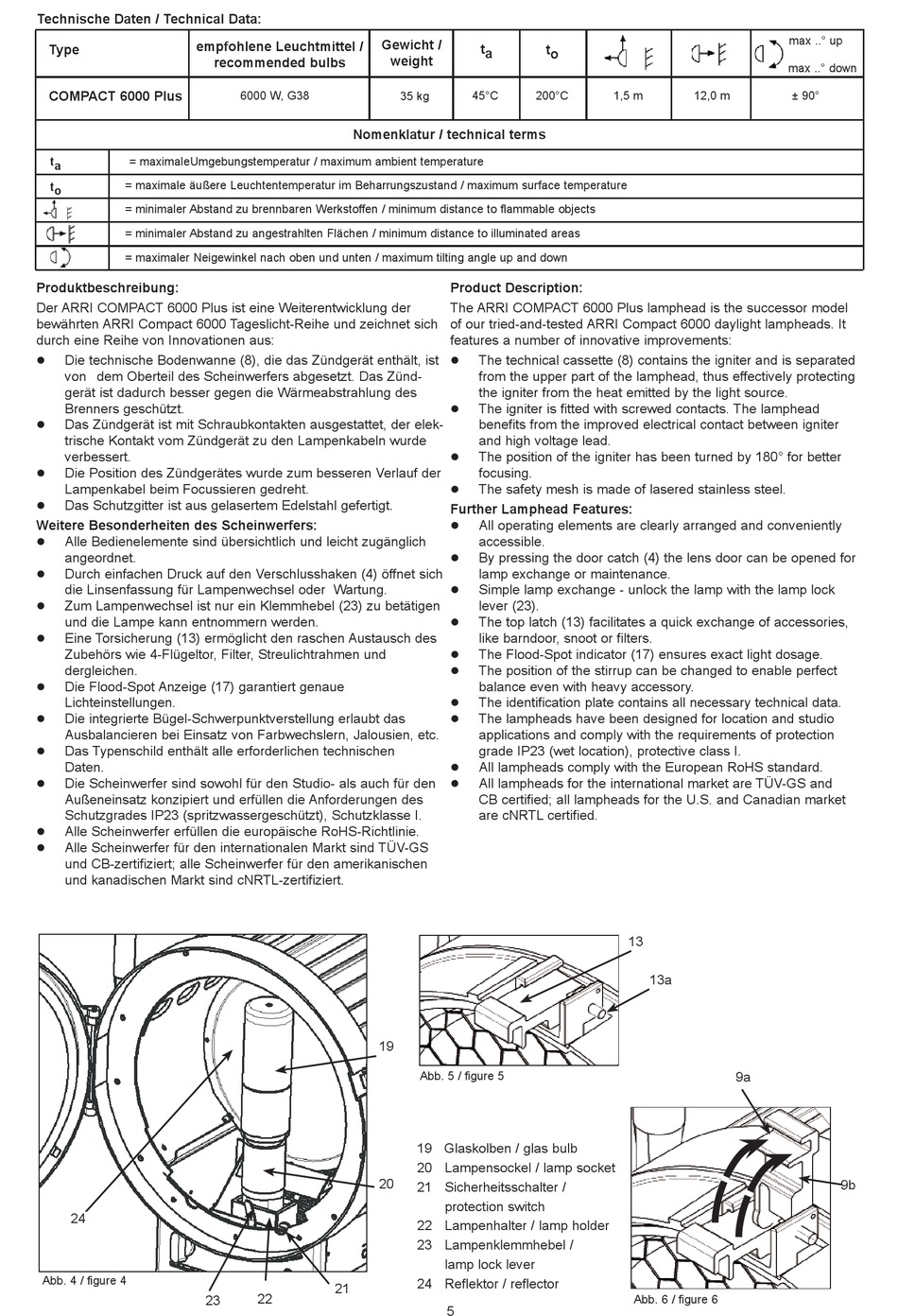

ARRI COMPACT 6000 Plus Kurzanleitung Seite 5

Werbung

Technische Daten / Technical Data:
empfohlene Leuchtmittel /
Type
COMPACT 6000 Plus
t a
= maximaleUmgebungstemperatur / maximum ambient temperature
= maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
t o
= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects
= minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
= maximaler Neigewinkel nach oben und unten / maximum tilting angle up and down
Produktbeschreibung:
Der ARRI COMPACT 6000 Plus ist eine Weiterentwicklung der
bewährten ARRI Compact 6000 Tageslicht-Reihe und zeichnet sich
durch eine Reihe von Innovationen aus:
Die technische Bodenwanne (8), die das Zündgerät enthält, ist
von dem Oberteil des Scheinwerfers abgesetzt. Das Zünd-
gerät ist dadurch besser gegen die Wärmeabstrahlung des
Brenners geschützt.
Das Zündgerät ist mit Schraubkontakten ausgestattet, der elek-
trische Kontakt vom Zündgerät zu den Lampenkabeln wurde
verbessert.
Die Position des Zündgerätes wurde zum besseren Verlauf der
Lampenkabel beim Focussieren gedreht.
Das Schutzgitter ist aus gelasertem Edelstahl gefertigt.
Weitere Besonderheiten des Scheinwerfers:
Alle Bedienelemente sind übersichtlich und leicht zugänglich
angeordnet.
Durch einfachen Druck auf den Verschlusshaken (4) öffnet sich
die Linsenfassung für Lampenwechsel oder Wartung.
Zum Lampenwechsel ist nur ein Klemmhebel (23) zu betätigen
und die Lampe kann entnommern werden.
Eine Torsicherung (13) ermöglicht den raschen Austausch des
Zubehörs wie 4-Flügeltor, Filter, Streulichtrahmen und
dergleichen.
Die Flood-Spot Anzeige (17) garantiert genaue
Lichteinstellungen.
Die integrierte Bügel-Schwerpunktverstellung erlaubt das
Ausbalancieren bei Einsatz von Farbwechslern, Jalousien, etc.
Das Typenschild enthält alle erforderlichen technischen
Daten.
Die Scheinwerfer sind sowohl für den Studio- als auch für den
Außeneinsatz konzipiert und erfüllen die Anforderungen des
Schutzgrades IP23 (spritzwassergeschützt), Schutzklasse I.
Alle Scheinwerfer erfüllen die europäische RoHS-Richtlinie.
Alle Scheinwerfer für den internationalen Markt sind TÜV-GS
und CB-zertifiziert; alle Scheinwerfer für den amerikanischen
und kanadischen Markt sind cNRTL-zertifiziert.
24
Abb. 4 / figure 4
23
Gewicht /
recommended bulbs
6000 W, G38
Nomenklatur / technical terms
19
20
21
22
t a
t o
weight
45°C
200°C
35 kg
Product Description:
The ARRI COMPACT 6000 Plus lamphead is the successor model
of our tried-and-tested ARRI Compact 6000 daylight lampheads. It
features a number of innovative improvements:
The technical cassette (8) contains the igniter and is separated
from the upper part of the lamphead, thus effectively protecting
the igniter from the heat emitted by the light source.
The igniter is fitted with screwed contacts. The lamphead
benefits from the improved electrical contact between igniter
and high voltage lead.
The position of the igniter has been turned by 180° for better
focusing.
The safety mesh is made of lasered stainless steel.
Further Lamphead Features:
All operating elements are clearly arranged and conveniently
accessible.
By pressing the door catch (4) the lens door can be opened for
lamp exchange or maintenance.
Simple lamp exchange - unlock the lamp with the lamp lock
lever (23).
The top latch (13) facilitates a quick exchange of accessories,
like barndoor, snoot or filters.
The Flood-Spot indicator (17) ensures exact light dosage.
The position of the stirrup can be changed to enable perfect
balance even with heavy accessory.
The identification plate contains all necessary technical data.
The lampheads have been designed for location and studio
applications and comply with the requirements of protection
grade IP23 (wet location), protective class I.
All lampheads comply with the European RoHS standard.
All lampheads for the international market are TÜV-GS and
CB certified; all lampheads for the U.S. and Canadian market
are cNRTL certified.
Abb. 5 / figure 5
19 Glaskolben / glas bulb
20 Lampensockel / lamp socket
21 Sicherheitsschalter /
protection switch
22 Lampenhalter / lamp holder
23 Lampenklemmhebel /
lamp lock lever
24 Reflektor / reflector
5
1,5 m
12,0 m
13
13a
9a
Abb. 6 / figure 6
max ..° up
max ..° down
± 90°
9b
