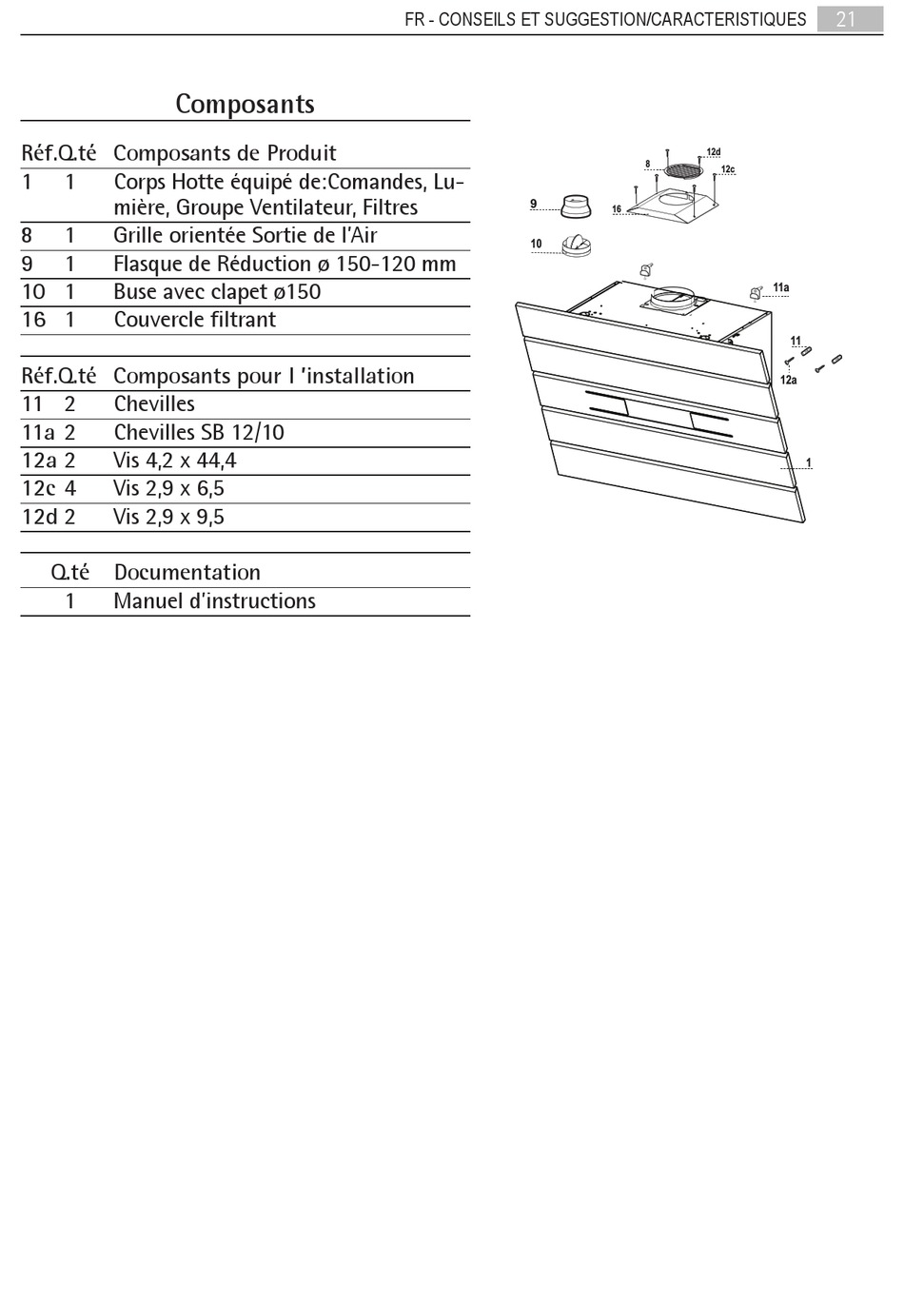

Composants
Réf. Q.té Composants de Produit
1
1 Corps Hotte équipé de:Comandes, Lu-
mière, Groupe Ventilateur, Filtres
8 1 Grille orientée Sortie de l'Air
9
1 Flasque de Réduction ø 150-120 mm
10 1 Buse avec clapet ø150
16 1
Couvercle filtrant
Réf. Q.té Composants pour l 'installation
11 2 Chevilles
11a 2
Chevilles SB 12/10
12a 2 Vis 4,2 x 44,4
12c 4
Vis 2,9 x 6,5
12d 2
Vis 2,9 x 9,5
Q.té Documentation
1 Manuel d'instructions
FR - CONSEILS ET SUGGESTION/CARACTERISTIQUES
�
��
���
�
���
��
���
���
21
��
�
