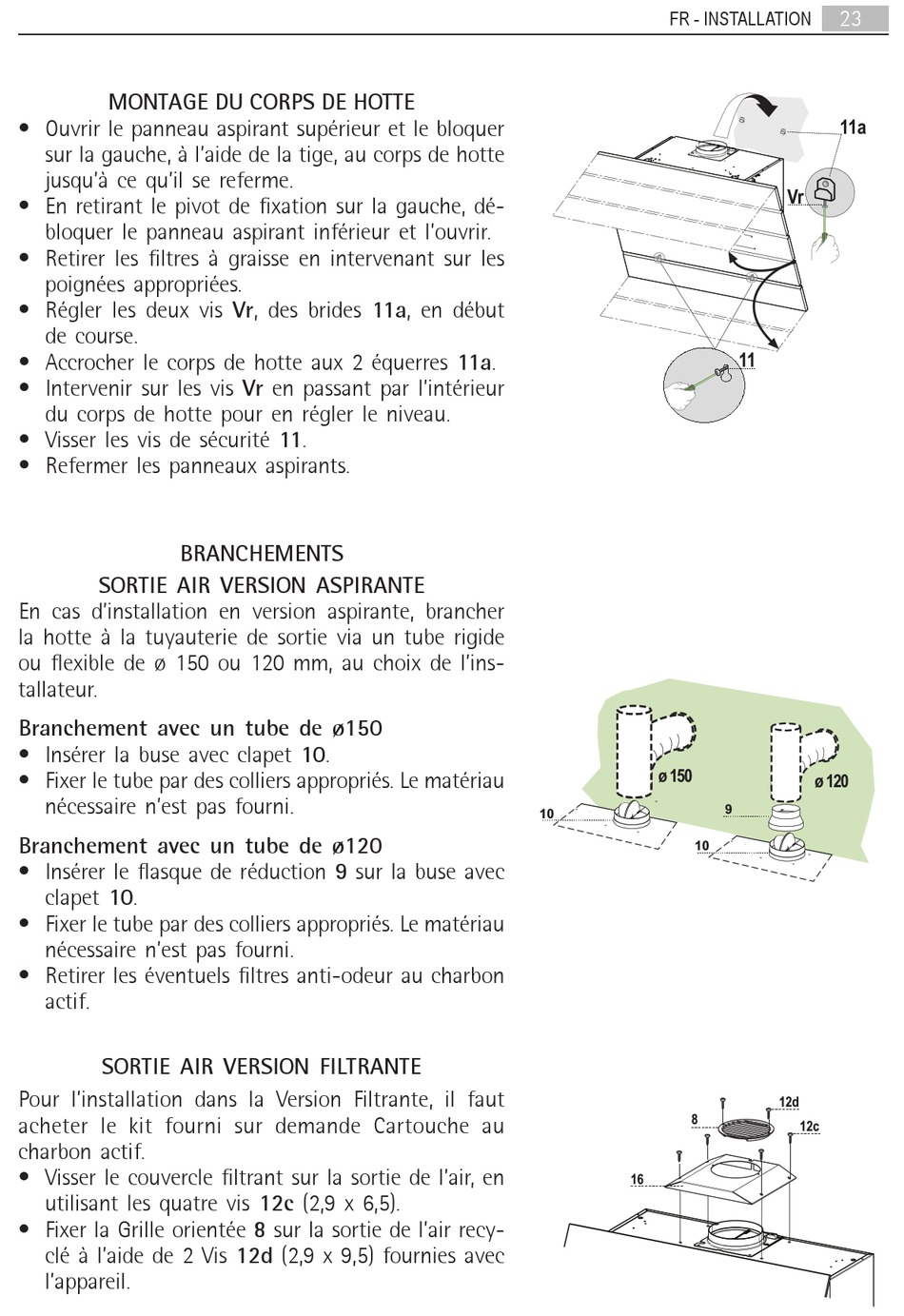

MONTAgE DU CORPS DE HOTTE
• Ouvrir le panneau aspirant supérieur et le bloquer
sur la gauche, à l'aide de la tige, au corps de hotte
jusqu'à ce qu'il se referme.
• En retirant le pivot de fixation sur la gauche, dé-
bloquer le panneau aspirant inférieur et l'ouvrir.
• Retirer les filtres à graisse en intervenant sur les
poignées appropriées.
• Régler les deux vis Vr, des brides 11a, en début
de course.
• Accrocher le corps de hotte aux 2 équerres 11a.
• Intervenir sur les vis Vr en passant par l'intérieur
du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 11.
• Refermer les panneaux aspirants.
BRANCHEMENTS
SORTIE AIR VERSION ASPIRANTE
En cas d'installation en version aspirante, brancher
la hotte à la tuyauterie de sortie via un tube rigide
ou flexible de ø 150 ou 120 mm, au choix de l'ins-
tallateur.
Branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
Branchement avec un tube de ø120
• Insérer le flasque de réduction 9 sur la buse avec
clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
SORTIE AIR VERSION FILTRANTE
Pour l'installation dans la Version Filtrante, il faut
acheter le kit fourni sur demande Cartouche au
charbon actif.
• Visser le couvercle filtrant sur la sortie de l'air, en
utilisant les quatre vis 12c (2,9 x 6,5).
• Fixer la Grille orientée 8 sur la sortie de l'air recy-
clé à l'aide de 2 Vis 12d (2,9 x 9,5) fournies avec
l'appareil.
