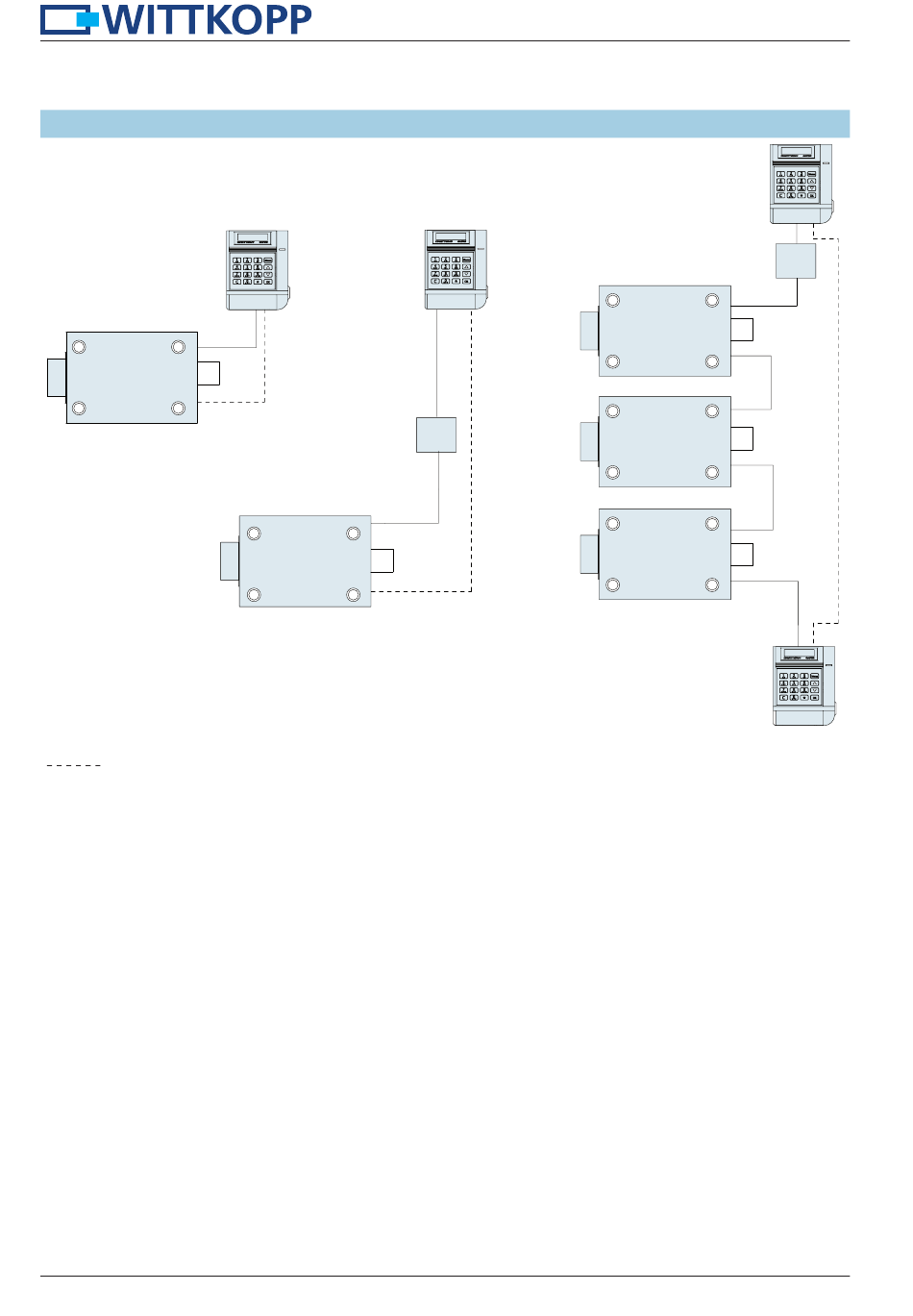

10.3 Gator 6000/8000/9000 - Beispiel Anschaltschema
A
B
B
A
optional Busleitung für Redundanz
Hinweis:
• Bei mehr als 3 Schlössern in einem System empfehlen wir die Verwendung von weiteren externen Spannungsversorgungen.
Dies ist im Einzelfall zu überprüfen.
• Redundante Systeme sind nur mit den Eingabeeinheiten Gator F/DF/R/DR möglich.
• Bei Redundanz zwischen der linken und rechten Elektronik ein Verbindungskabel als Verbindung zu stecken
(Steckerposition B - B).
