Wittkopp Gator Einbauanleitung Seite 14

66,5

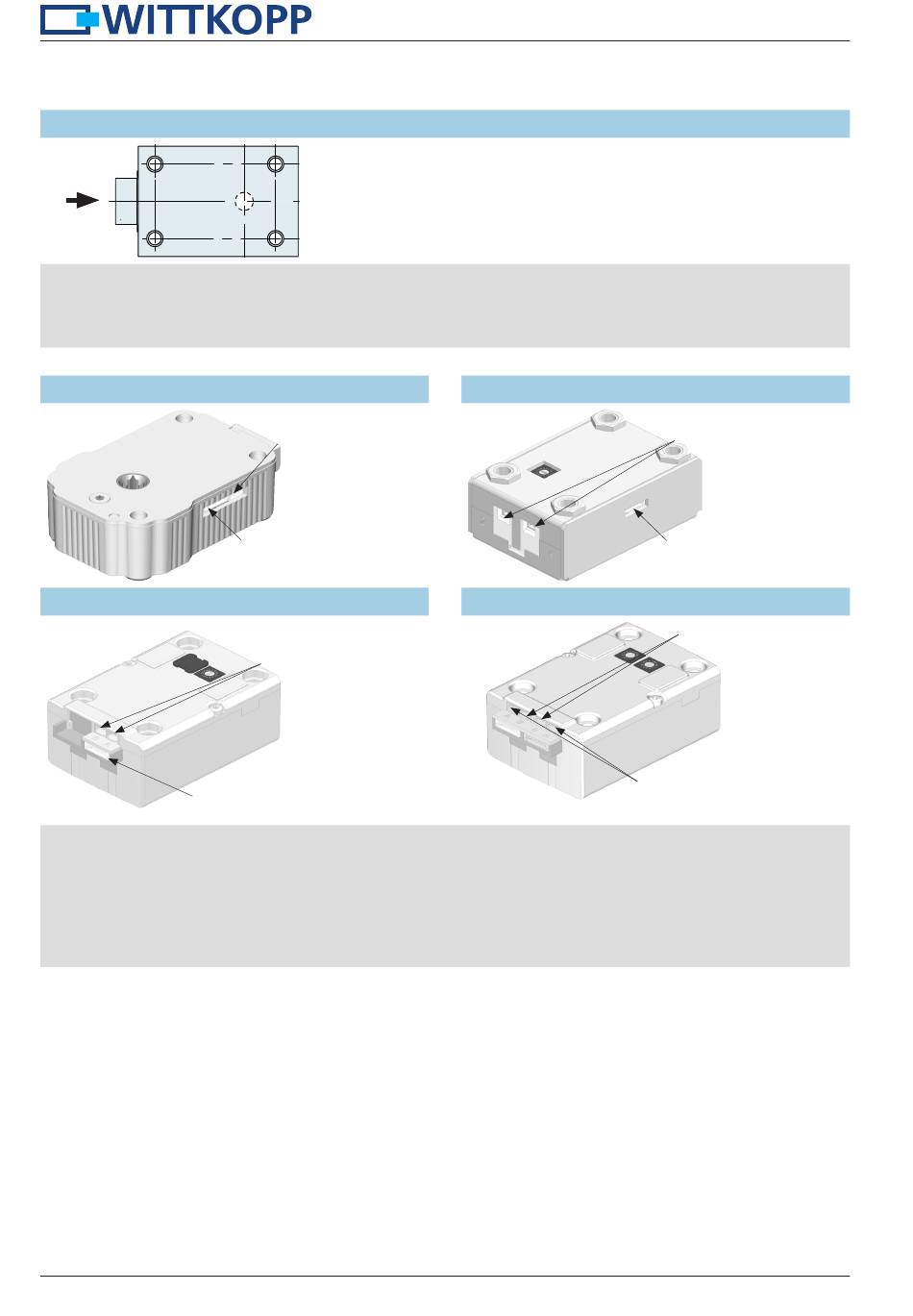

7.5.2 Riegellast Gator 2000/3000/3010/5000/6000/8000/9000
F
• Die maximale ständig anstehende Riegelbelastung gegen die Ausschlussrichtung darf folgende Werte nicht überschreiten:
Gator 2000
Gator 3000
Gator 5000, 6000, 8000, 9000
7.6 Steckerpositionen
7.6.1 Gator 2000
7.6.3 Gator 5000
GatorSignal plus (8-polig)
• Verbindungskabel der Eingabeeinheit in Position „Eingabeeinheit" am Schloss einstecken. Zum Lösen Stecker vorsichtig
herausziehen.
• Verbindungskabel von scharfen Kanten und beweglichen Riegelwerksteilen fernhalten und dauerhaft festlegen.
• Verbindungskabel der Signalbox (optional) in Position „GatorSignal plus" am Schloss eingestecken. Weitere Einbauhinweise
siehe separate Einbauanleitung GatorSignal plus.
• Gator 6000/8000/9000: Für Redundanz zwischen der linken und rechten Elektronik ein Verbindungskabel als Verbindung
stecken (Steckerposition B - B).
14
17,3
2,5N
2,5N
30 N
Eingabeeinheit/
Gator PowerAdapt (4-polig)
GatorSignal plus (8-polig)
Eingabeeinheit (4-polig)/
Gator PowerAdapt
Einbauanleitung Gator
7.6.2 Gator 3000/3010
7.6.4 Gator 6000/8000/9000
GatorSignal plus (8-polig)
Eingabeeinheit/
Gator PowerAdapt (4-polig)
GatorSignal plus (8-polig)
Redundanz (4-polig)
Eingabeeinheit/
Gator PowerAdapt (4-polig)
