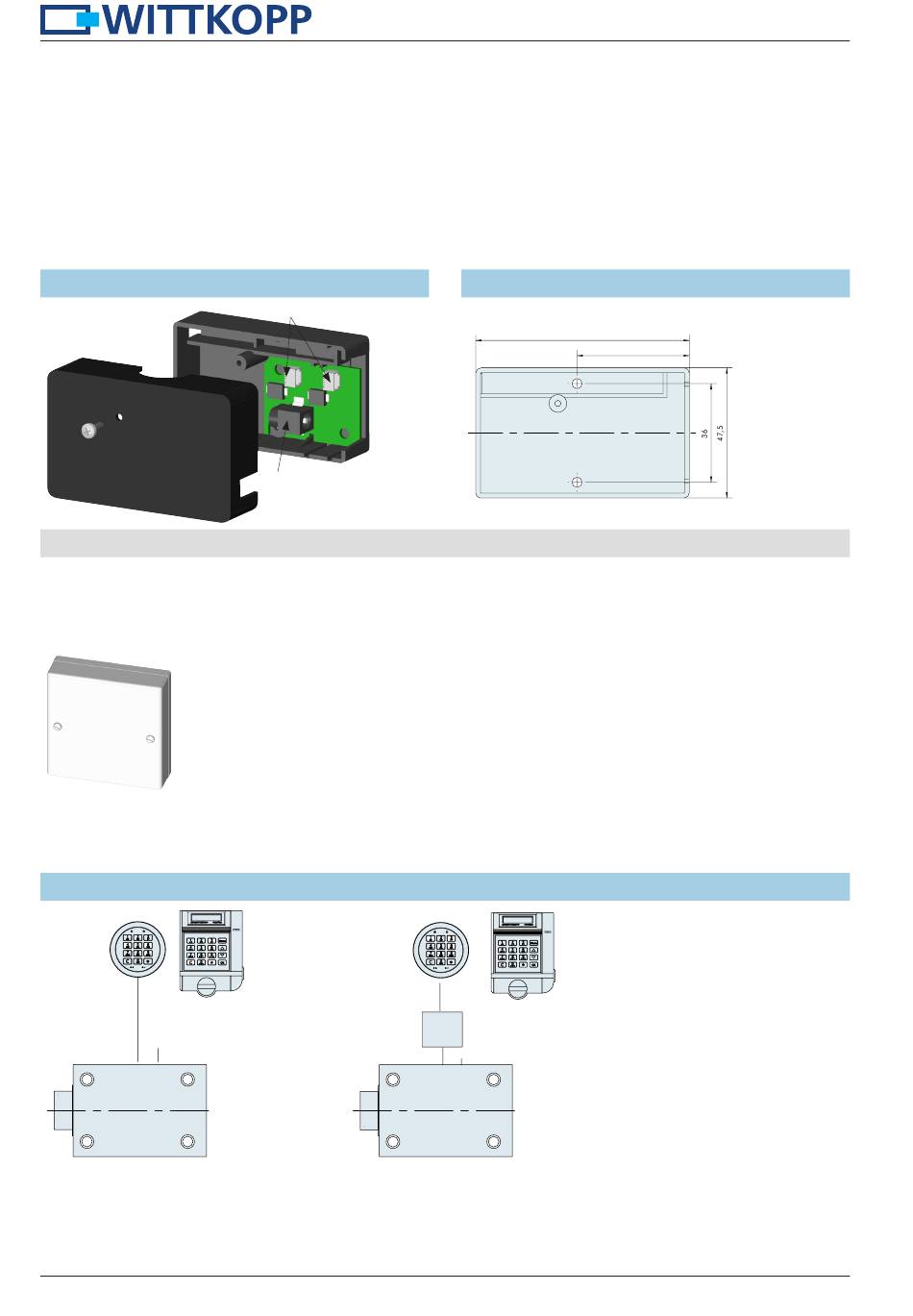

9 Externe Stromversorgung

• Das Gator-System kann mit Gator PowerAdapt oder GatorSignal plus extern bestromt werden.
• Bei den Eingabeeinheiten Gator DF/DR ist der Hinweis unter 6.4 Displaybeleuchtung zu berücksichtigen.
• Bei Bestromung durch ein Netzteil findet keine Ladungsüberwachung der eingelegten Batterie statt.
• Notstromversorgung (optional): 1 x 9V Blockbatterie Alkaline einlegen.
9.1 Gator PowerAdapt
9.1.1 Steckerposition PowerAdapt
• Gator PowerAdapt kann mit dem werkseitg angebrachten doppelseitigen Klebeband fixiert oder mit Schrauben befestigt werden.
9.2 GatorSignal plus
• Einbauhinweise und Anschaltschema siehe separate Einbauanleitung GatorSignal plus.

10 Verkabelung

10.1 Gator 2000 - Beispiel Anschaltschema

4-polig 8-polig
8-polig
4-polig
16
Verbindungskabel
Netzteil 9V
Power
Adapt
4-polig
4-polig
Einbauanleitung Gator
9.1.2 Bohrbild Gator PowerAdapt
78
41
8-polig
8-polig
