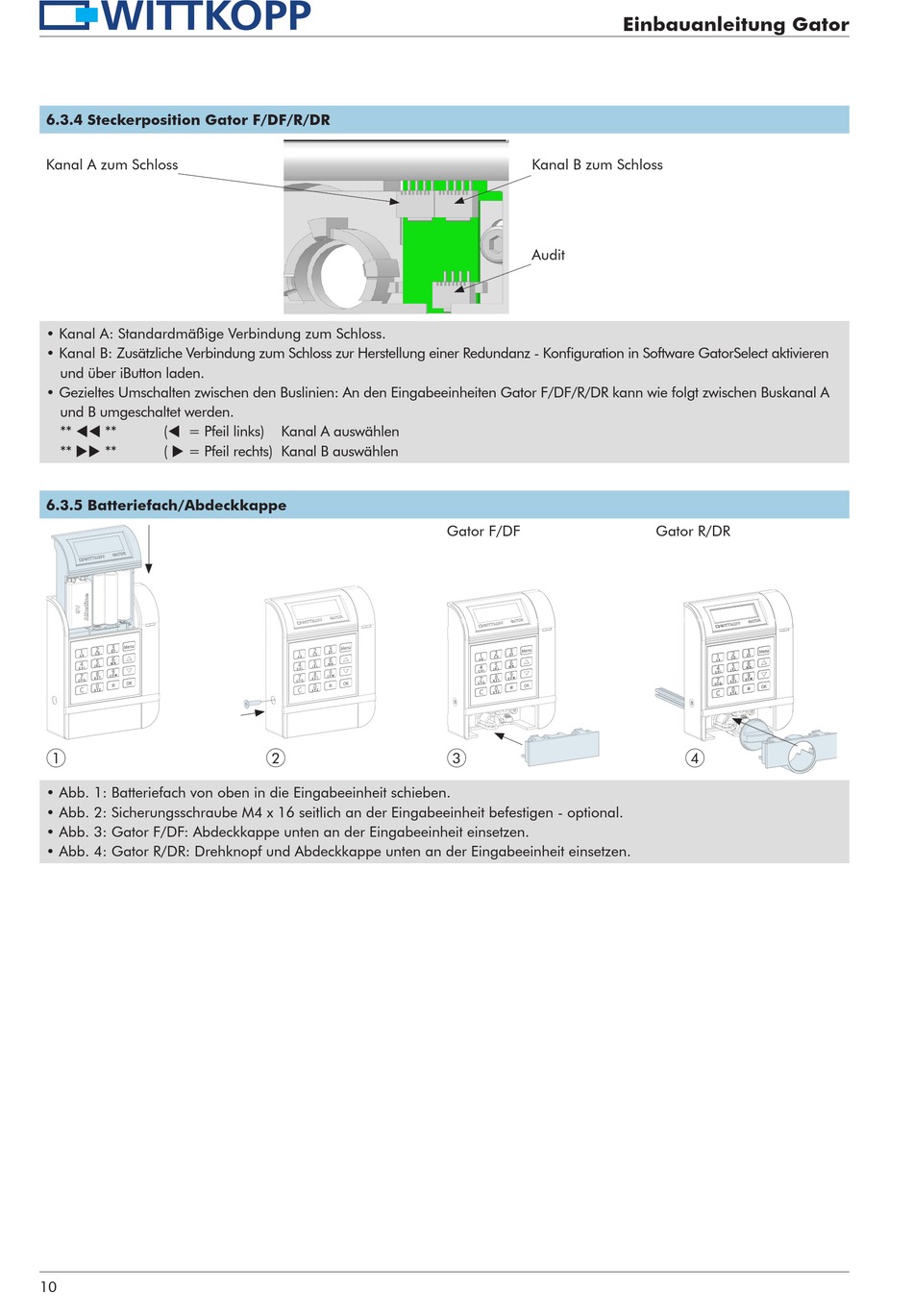

Wittkopp Gator Einbauanleitung Seite 10

6.3.4 Steckerposition Gator F/DF/R/DR
Kanal A zum Schloss
• Kanal A: Standardmäßige Verbindung zum Schloss.
• Kanal B: Zusätzliche Verbindung zum Schloss zur Herstellung einer Redundanz - Konfiguration in Software GatorSelect aktivieren
und über iButton laden.
• Gezieltes Umschalten zwischen den Buslinien: An den Eingabeeinheiten Gator F/DF/R/DR kann wie folgt zwischen Buskanal A
und B umgeschaltet werden.
**  ** ( = Pfeil links)
**  ** (  = Pfeil rechts) Kanal B auswählen
6.3.5 Batteriefach/Abdeckkappe
1
• Abb. 1: Batteriefach von oben in die Eingabeeinheit schieben.
• Abb. 2: Sicherungsschraube M4 x 16 seitlich an der Eingabeeinheit befestigen - optional.
• Abb. 3: Gator F/DF: Abdeckkappe unten an der Eingabeeinheit einsetzen.
• Abb. 4: Gator R/DR: Drehknopf und Abdeckkappe unten an der Eingabeeinheit einsetzen.
10
Kanal A auswählen
2
Kanal B zum Schloss
Audit
Gator F/DF
3
Einbauanleitung Gator
Gator R/DR
4
