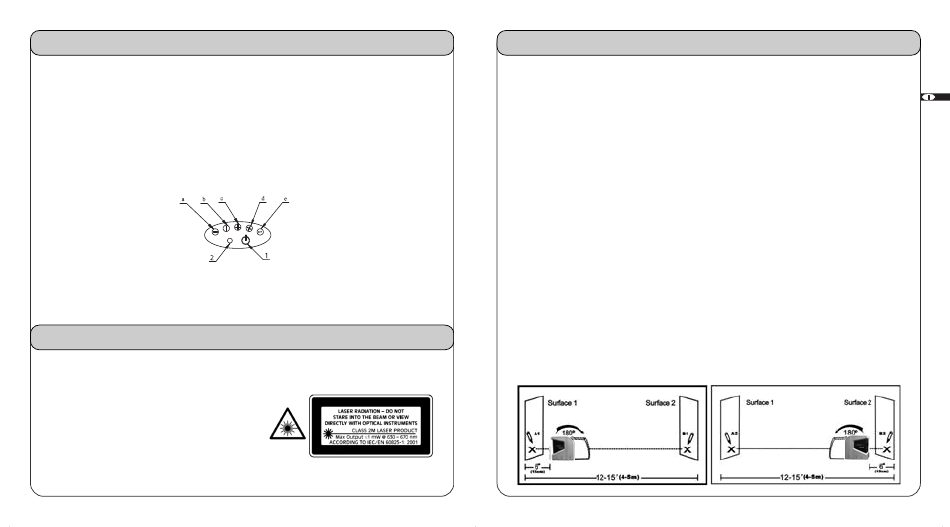

Pannello di controllo

1. Tasto ON. Premere per passare dalla
funzione A alla E:
a. Livellamento (raggio orizzontale)
b. Allineamento a piombo
(raggio verticale)
c. Linea a croce (orizzontale e verticale)
d. Linea a croce bloccata
(modalità manuale)
e. Off
2. Spia LED per modalità
laser, batterie scariche

Norme di sicurezza

• Non fissare mai direttamente il raggio laser
• Non dirigere mai il raggio all'altezza
32
Utilizzo dell'apparec-
chio CL30 Grazie ad un
sistema a pendolo, la livel-
la laser a croce CL30 si ori-
enta automaticamente. Per
fare in modo che il livella-
mento venga effettuato
automaticamente, è neces-
sario che l'apparecchio si
trovi all'interno del campo
di livellamento di 4 gradi.
A
Verifica della calibratura
È consigliabile controllare la calibratura dell'apparecchio prima di usarlo
per la prima volta. In seguito ripetere periodicamente il controllo per garan-
tirne la precisione.
Verifica del livellamento orizzontale fronte-retro
1. Collocare l'apparecchio CL30 a circa 15 cm da una parete
(Superficie 1) e a 4-5 m da un'altra parete (Superficie 2).
2. Attivare la modalità linea a croce. Assicurarsi che si trovi in fase di auto-
livellamento.
3. Contrassegnare accuratamente il centro del raggio all'incrocio delle linee
sulla Superficie 1 (Punto A1).
4. Ruotare l'apparecchio laser di 180° e contrassegnare il centro del rag-
gio all'incrocio delle linee sulla Superficie 2 (Punto B1).
5. Figura di destra: Posizionare l'apparecchio laser a 15 cm dalla
Superficie 2 e contrassegnare il centro del raggio all'incrocio delle linee
sulla Superficie 2 (Punto B2).
6. Ruotare l'apparecchio laser di 180° e contrassegnare il centro del rag-
gio all'incrocio delle linee sulla Superficie 1 (Punto A2).
7. Misurare la distanza tra i punti A1 e A2 e tra B1 e B2. Se le distanze
sono uguali, l'apparecchio laser è calibrato correttamente. Se invece la dif-
ferenza tra le due coppie di punti è superiore a 3 mm, l'apparecchio laser
non è calibrato correttamente.
