Überprüfung der Justierung
Wir empfehlen die Justierung des Gerätes vor dem erstmaligen
Gebrauch zu überprüfen; anschliessend in regelmässigen Abständen.

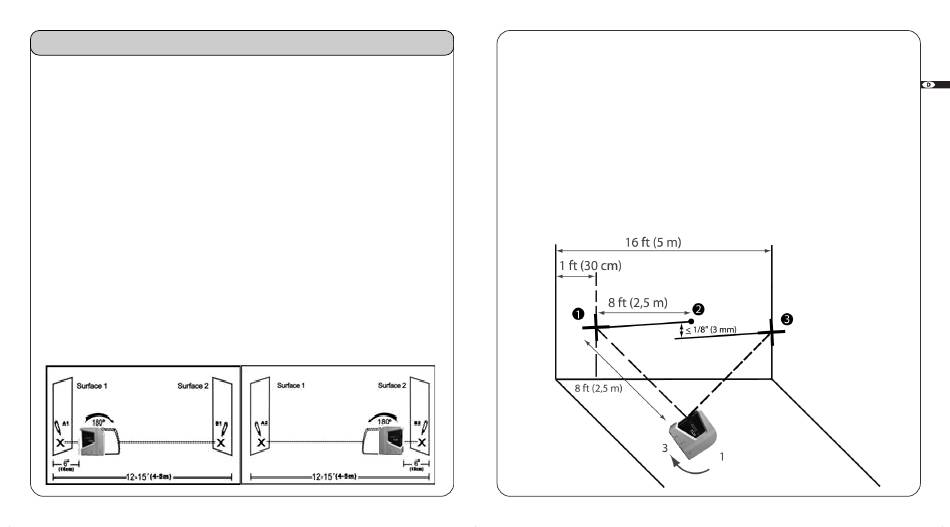

Überprüfung der horizontalen Linie von vorne nach hinten
1. Bauen Sie den CL30 ca. 15cm (Fläche 1) bzw. 4-5m (Fläche 2) zwischen
zwei Wänden auf.
2. Schalten Sie ihn ein und aktivieren Sie den Kreuzlinien Modus mit
aktivierter Selbstnivellierung.
3. Markieren Sie möglichst genau das Kreuzlinien Zentrum an Fläche 1.
Dies ist A1.
4. Rotieren Sie den Laser um 180° und markieren Sie das Kreuzlinien
Zentrum an Fläche 2. Dies ist B1.
5. Rechte Zeichnung: Bewegen Sie den Laser ca. 15cm weg von Fläche 2
und markieren Sie das Kreuzlinien Zentrum an Fläche 2. Dies ist B2.
6. Rotieren Sie den Laser um 180° und markieren Sie das Kreuzlinien
Zentrum an Fläche 1. Dies ist A2.
7. Messen Sie den Abstand zwischen A1 und A2 und zwischen B1 und B2.
Sind die Abstände identisch, ist der Laser einwandfrei justiert. Sollte der
Abstand zwischen den beiden Markierungen mehr als 3mm sein, so ist der
Laser nicht mehr korrekt justiert.
26
Überprüfung der horizontalen Linie von links nach rechts
1. Bauen Sie das Gerät ca. 2,5m entfernt von einer Wand auf, die min. 5m
breit ist.
2. Projizieren Sie das Laserkreuz 30cm von der einer Ecke entfernt (1).
Markieren Sie den Punkt (2) entlang der horizontalen Laserlinie 2,5m vom
Kreuzungspunkt des Laserkreuzes entfernt.
3. Rotieren Sie das Gerät so, daß das Laserkreuz (3) 4,7m entfernt vom
ersten Laserkreuz (1) an der Wand projiziert wird.
4. Die Abweichung der horizontalen Laserlinie von dem vorher markierten
Punkt (2) sollte nicht grösser als 3mm sein.
