1.3 Schnittstelle

Verbinden Sie die Schnittstellenbuchse (Bild 3) des Druckers mit dem mitgelieferten Druckerkabel.

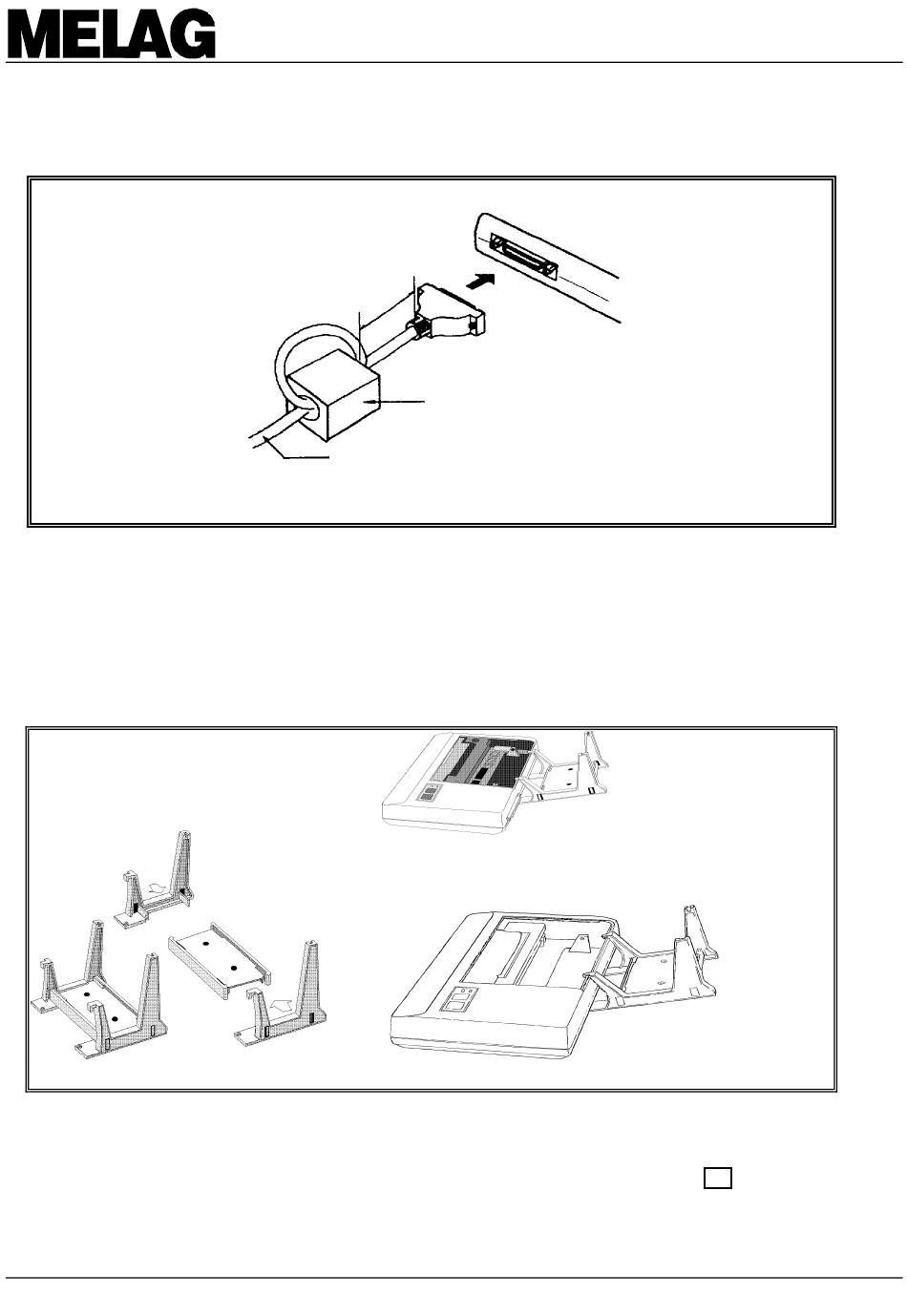

Bild 4
Die abgeschirmte Druckerdatenleitung ist nach Bild 4 mit dem beiliegendem EMV-Filter zu versehen. Die
Datenleitung ist im Abstand von ca. 2 cm vom Druckerstecker zu einer Schlaufe zu legen. Mit dem Ferritkern
wird dann die Schlaufe fixiert.

1.4 Montage des externen Papierhalters

Der externe Papierhalter wird für die Verwendung größerer Papierrollen benötigt. Gleichzeitig kann er auch
als Wandhalterung benutzt werden. Nehmen Sie bitte die Montage, wie in Bild 5 beschrieben, vor.
Bild 5
Zur Befestigung des Papierhalters am Drucker (Bild 6) entfernen Sie den Klarsichtdeckel (nach Bild 9). Dann
haken Sie den Papierhalter so hinter die Rückwand (Bild 6), daß die Unterteile in die am Boden des Druckers
befindlichen Lüftungsschlitze einrasten. Die Papierachse die sich im internen Papierhalter befindet, entneh-
men und mit der Papierrolle in den externen Papierhalter einsetzen. Das Papier, wie unter 1.5 beschrieben,
einlegen und den Klarsichtdeckel einschieben, bis er einrastet. Das Papier muß dabei ungehindert in den
dafür vorgesehen Schlitz (Bild1), zwischen Gehäuseoberteil und Klarsichtdeckel, transportiert und durch den
Papierschlitz im Klarsichtdeckel wieder nach außen geführt werden.
Seite 4
Abstand ca. 2 cm
EMV-Filter
(durch Ferritkern
eingeschlossene
Kabelschlaufe)
abgeschirmte
Datenleitung
Bild 6
