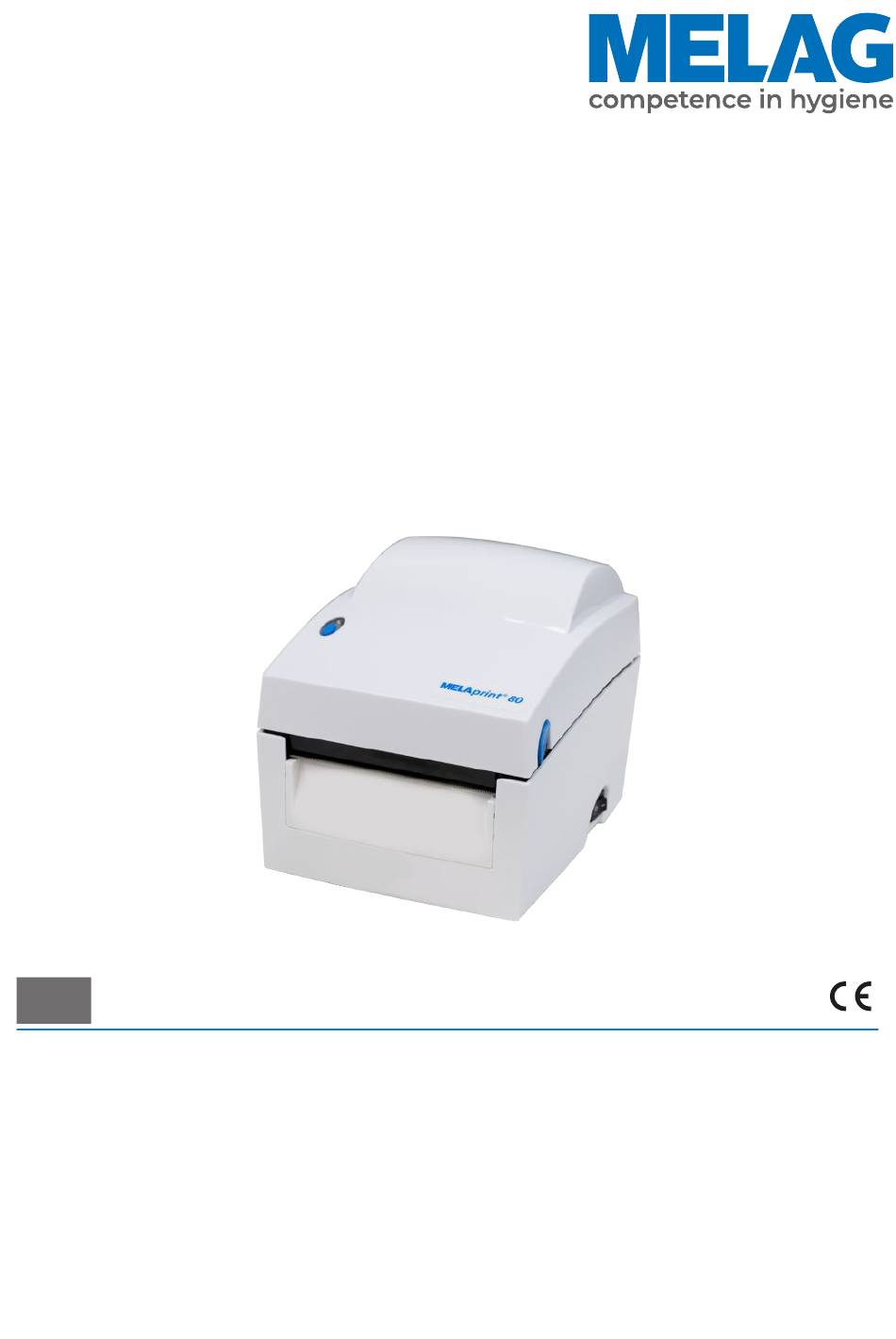

Benutzerhandbuch
MELAprint 80
Universaldrucker
DE
Sehr geehrte Kundin, sehr geehrter Kunde!
Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses MELAG-Produktes entgegengebracht haben. Wir
sind ein inhabergeführtes Familienunternehmen und konzentrieren uns seit der Gründung im Jahr 1951 konsequent auf
Produkte für die Praxishygiene. Durch ständiges Streben nach Qualität, höchster Funktionssicherheit und Innovationen
gelang uns der Aufstieg zum Weltmarktführer im Bereich der Instrumentenaufbereitung und Hygiene.
Sie verlangen zu Recht von uns optimale Produktqualität und Produktzuverlässigkeit. Mit der konsequenten Realisierung
unserer Leitsätze
„competence in hygiene"
Forderungen zu erfüllen. Unser zertifiziertes Qualitätsmanagementsystem nach EN ISO 13485 wird u. a. in jährlichen
mehrtägigen Audits durch eine unabhängige benannte Stelle überwacht. Hierdurch ist gewährleistet, dass MELAG-
Produkte nach strengen Qualitätskriterien gefertigt und geprüft werden!
Die Geschäftsführung und das gesamte MELAG-Team.
und
„Quality – made in Germany"
garantieren wir Ihnen, diese

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MELAG MELAprint 80

Inhaltszusammenfassung für MELAG MELAprint 80

  • Seite 1 Universaldrucker Sehr geehrte Kundin, sehr geehrter Kunde! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses MELAG-Produktes entgegengebracht haben. Wir sind ein inhabergeführtes Familienunternehmen und konzentrieren uns seit der Gründung im Jahr 1951 konsequent auf Produkte für die Praxishygiene. Durch ständiges Streben nach Qualität, höchster Funktionssicherheit und Innovationen gelang uns der Aufstieg zum Weltmarktführer im Bereich der Instrumentenaufbereitung und Hygiene.

  • Seite 3: Inhaltsverzeichnis

    Auszeichnungsregeln ................................ 4 Symbole auf dem Gerät............................... 4 Entsorgung .................................. 5 2 Sicherheit .................................... 6 3 Gerätebeschreibung ................................ 7 Lieferumfang.................................. 7 Bestimmungsgemäßer Gebrauch............................ 7 Kompatibilität zu MELAG-Produkten ........................... 7 Geräteansichten .................................. 8 4 Inbetriebnahme................................... 10 Druckmaterial einlegen .............................. 10 Drucker einschalten ................................ 13 Automatische Erkennung der Materiallänge........................ 14 Drucker am Autoklav einrichten............................ 14 Konfiguration des Druckers auslesen (Print Self Test) ...................... 19 Täglicher Betrieb................................ 19...

  • Seite 4: Allgemeine Hinweise

    Teil des Produktes. Den Gerätetyp finden Sie auf der Unterseite des Gerätes auf dem Typenschild. Sollte das Handbuch nicht mehr lesbar sein, beschädigt werden oder abhandenkommen, können Sie sich ein neues Exemplar im MELAG Downloadcenter unter www.melag.com herunterladen. Symbole im Dokument Symbol Erklärung...

  • Seite 5: Entsorgung

    Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf verringert das Abfallaufkommen und spart Rohstoffe. MELAG weist den Betreiber darauf hin, dass er unter Umständen (z. B. in Deutschland laut ElektroG) gesetzlich verpflichtet ist, vor der Abgabe des Gerätes, Altbatterien und Altakkumulatoren zerstörungsfrei zu entnehmen, sofern...

  • Seite 6: Sicherheit

    Öffnen Sie niemals das Gehäuse des Gerätes. Unsachgemäßes Öffnen und Reparieren können die elektrische Sicherheit beeinträchtigen und eine Gefahr für den Benutzer bedeuten. Das Gerät darf nur von autorisierten Technikern geöffnet und repariert werden. Die Garantie und Gewährleistung verfallen, sobald das Gerät durch einen nicht von MELAG autorisierten Technischen Kundendienst geöffnet wird.

  • Seite 7: Gerätebeschreibung

    ▪ Etikettenrolle, zweifach klebend Bestimmungsgemäßer Gebrauch Der Drucker MELAprint 80 dient zur direkten Ausgabe von Etiketten und Papierprotokollen von MELAG-Geräten oder über die Dokumentations- und Freigabesoftware MELAtrace und darf nur von geschultem Praxis- oder EDV-Personal bedient werden. Die Etiketten zur Kennzeichnung von Sterilisierverpackungen können anschließend mit einem Barcode- Scanner (nicht im Lieferumfang enthalten) ausgelesen werden.

  • Seite 8: Geräteansichten

    3 Gerätebeschreibung Geräteansichten Gerätevorderseite FEED-Button mit LED Gehäuseabdeckung Abreißkante Frontblende Geräteinnenansicht Rollenhalter Druckkopfhebel Druckmechanismus mit Druckkopf Rollenkern Netzschalter (EIN/AUS) Materialführung Walzenabdeckung Druckwalze Sensor Geräterückseite Anschluss für Netzkabel Endlospapierzuführung Serielle Schnittstelle (RS-232) Ethernet-Schnittstelle (RJ45) USB-Schnittstelle...
  • Seite 9 3 Gerätebeschreibung FEED-Button Nach dem Drücken des FEED-Buttons fährt der Drucker das Etikett an die festgelegte Stopp-Position. Wenn das Etikett nicht an der richtigen Position stehen bleibt, muss das Etikettenmaterial eingemessen werden, siehe Automatische Erkennung der Materiallänge [} Seite 14]. Für Protokolldruck: Wenn mit Endlosmaterial gedruckt wird, wird durch das Drücken des FEED-Buttons das Material solange herausgefahren bis Sie den FEED-Button wieder loslassen.

  • Seite 10: Inbetriebnahme

    HINWEIS Um ein gutes Druckergebnis zu erreichen und die größtmögliche Lebensdauer des Druckers zu gewährleisten, verwenden Sie ausschließlich die von MELAG erhältlichen Druckmaterialien. Öffnen Sie die Gehäuseabdeckung durch Betätigung der beiden Knöpfe (Pos. a) an der rechten und linken Seite der Gehäuseabdeckung.
  • Seite 11 4 Inbetriebnahme Heben Sie den Rollenhalter an und ziehen Sie ihn bis zum Anschlag heraus. Schieben Sie die Druckrolle (Pos. c) auf den Rollenhalter. Beispielhafte Ansicht mit einer Etikettenrolle!
  • Seite 12 4 Inbetriebnahme Drücken Sie den Rollenhalter nun herunter und rasten Sie ihn ein. Positionieren Sie den Sensor, siehe Sensor justieren [} Seite 13]. Schieben Sie das Druckmaterial unter die Materialführung (Pos. d) und ziehen Sie es nach vorn. Schieben Sie anschließend die Materialführung bis zum Rand des Druckmaterials.

  • Seite 13: Drucker Einschalten

    4 Inbetriebnahme Sensor justieren Der Sensor muss für einen optimalen Materialvorschub korrekt eingestellt sein. Gehen Sie wie folgt vor: Öffnen Sie die Gehäuseabdeckung. Schieben Sie den Sensor in die Mitte des Materials. Schließen Sie die Gehäuseabdeckung wieder und führen Sie eine Automatische Erkennung der Materiallänge [} Seite 14] aus.

  • Seite 14: Automatische Erkennung Der Materiallänge

    4 Inbetriebnahme Um bei Bedarf den Materialvorschub zu aktivieren, drücken Sie den FEED-Button (Pos. b). Automatische Erkennung der Materiallänge Der Drucker kann die Materiallänge automatisch erkennen und diese speichern. Somit muss der Drucker nicht erst die Materiallänge vom PC übermittelt bekommen. Folgendes muss erfüllt oder vorhanden sein: ü...
  • Seite 15 4 Inbetriebnahme Drücken Sie auf die Schaltfläche um Änderungen vorzunehmen. Aktivieren oder deaktivieren Sie die gewünschte Einstellung durch an- oder abwählen. Ê Für die Option Automatisch folgt ein Dialog zur Festlegung für welche Programme der automatische Etikettendruck erfolgen soll. Bestätigen Sie die Änderungen mit OK. Drücken Sie auf SPEICHERN, um die Änderungen zu übernehmen.
  • Seite 16 Binden Sie den Drucker am besten mit Hilfe der EDV-Firma, die Ihre Praxis betreut, in ein Netzwerk ein. Aufgrund der zahlreichen Möglichkeiten der Netzwerkkonfigurationen kann von MELAG nur Support für den direkten Anschluss des Druckers an den Autoklaven geleistet werden.
  • Seite 17 4 Inbetriebnahme Öffnen Sie die Netwerkeinstellungen über den Reiter  Printer I/O Setup > Ethernet. Die Werkseinstellungen des Druckers werden angezeigt. Aktivieren Sie die Option Static IP. Füllen Sie die Eingabemaske entsprechend Ihrer Netzwerkkonfiguration aus. Beispielhafte Ansicht einer Netzwerkkonfiguration. Bestätigen Sie die Eingabe mit Set. Ê...
  • Seite 18 4 Inbetriebnahme Kontrolle der Druckerintegration in das Praxisnetzwerk Aufrufen der Drucker-Webseite ü Drucker und Computer müssen im gleichen Netzwerk sein. Erstellen Sie einen Testdruck, siehe Konfiguration des Druckers auslesen (Print Self Test) [} Seite 19]. Öffnen Sie einen Webbrowser und geben Sie in die Adressleiste die IP-Adresse des Druckers ein, um die Webseite aufzurufen.

  • Seite 19: Konfiguration Des Druckers Auslesen (Print Self Test)

    4 Inbetriebnahme Konfiguration des Druckers auslesen (Print Self Test) Die Selbsttestfunktion hilft dabei herauszufinden, ob der Drucker einwandfrei funktioniert. Folgendes muss erfüllt oder vorhanden sein: ü Das Druckmaterial ist korrekt eingelegt, siehe Druckmaterial einlegen [} Seite 10]. ü Der Sensor befindet sich an der korrekten Position, siehe Sensor justieren [} Seite 13].

  • Seite 20: Fehlerbehebung

    5 Fehlerbehebung 5 Fehlerbehebung Allgemeine Störungen Problem Was Sie tun können Der Drucker ist eingeschaltet, aber die LEDs Kontrollieren Sie die Stromversorgung. leuchten nicht. Die LED leuchtet nach dem Druckvorgang rot. Kontrollieren Sie, ob Fehler bei der Softwareeinstellung oder den Druckbefehlen vorliegen.

  • Seite 21: Led-Status

    5 Fehlerbehebung LED-Status Signalton Problem Was Sie tun können 2 x 4 Signaltöne Druckmechanismus ist nicht richtig Öffnen Sie den Druckmechanismus und geschlossen. schließen Sie ihn erneut. Hohe Temperatur am Druckkopf. Sinkt die Temperatur auf einen normalen (blinkend) Wert, wechselt der Drucker automatisch wieder in den Bereitschaftsmodus.

  • Seite 22: Instandhaltung

    6 Instandhaltung 6 Instandhaltung Schalten Sie den Drucker vor jeder Reinigung und/oder Wartung aus und ziehen Sie den Netzstecker. Verwenden Sie keine Lösungsmittel wie Benzin oder Azeton. Wenn Sie für die Reinigung Reinigungsalkohol verwenden, warten Sie, bis der Alkohol vollständig verflogen ist, bevor Sie die Gehäuseabdeckung wieder schließen.

  • Seite 23: Austausch Des Druckkopfes

    6 Instandhaltung Austausch des Druckkopfes Folgendes muss erfüllt oder vorhanden sein: ü Der Drucker ist ausgeschaltet. ü Der Druckkopf ist abgekühlt. Öffnen Sie die Gehäuseabdeckung. Klappen Sie den Druckkopfhebel nach unten, um den Druckmechanismus zu öffnen. Klappen Sie den Druckkopfhalter nach unten. Lösen Sie den Druckkopfanschluss (Pos. a) und entfernen Sie die Druckkopfschrauben.
  • Seite 24 6 Instandhaltung Fixieren Sie den Druckkopf und schließen Sie den Druckkopf an (Pos. c). Klappen Sie den Druckkopfhalter wieder in die Ausgangslage und schließen Sie anschließend den Druckkopfhebel. Schließen Sie die Gehäuseabdeckung und kontrollieren Sie das Druckergebnis.

  • Seite 25: Technische Daten

    Haltbarkeit der Etikettenausdrucke siehe Produktdatenblatt Hersteller GODEX INTERNATIONAL Co., Ltd. 13F, No.168, Jian-Kang Road, Zhonge Dist, New Taipei City 235 Taiwan Das Original-Produktdatenblatt vom Etikettenhersteller ist auf Anfrage bei MELAG erhältlich. Die Originalbetriebsanleitung vom Hersteller ist auf Anfrage bei MELAG erhältlich.

  • Seite 26: Zubehör

    8 Zubehör 8 Zubehör Bezüglich Zubehör und Verbrauchsmaterial, wenden Sie sich bitte an Ihren MELAG-Fachhändler. Bei einer Verbrauchsmaterialbestellung verwenden Sie die unten aufgeführte Artikelnummer. Artikel Art.-Nr. Serielles Anschlusskabel MELAprint 80 ME15823 MELAprint 60/80 Etiketten (zweifach klebend) ME41942 6 Rollen à 1.000 Stück...

  • Seite 28: Hersteller

    Geneststraße 6-10 10829 Berlin Deutschland E-Mail: info@melag.de Web: www.melag.com Hersteller: GODEX INTERNATIONAL Co., Ltd. 13F, No. 168, Jian-Kang Road, Zhonge Dist, New Taipei City 235 Taiwan Verantwortlich für den Inhalt: MELAG Medizintechnik GmbH & Co. KG Technische Änderungen vorbehalten Ihr Fachhändler...
