Montageanleitung
für die Fachkraft
Austausch Wärmetauscher

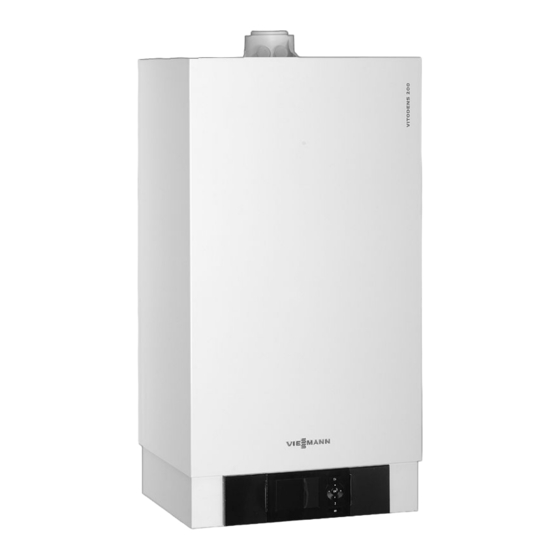

für Vitodens 300-W, Typ WB3C, WB3D und WB3E
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Perso-
nenschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Heizkessel öffnen und entleeren
Serviceanleitung
5347 017
7/2011
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!
Werbung
Verwandte Anleitungen für Viessmann Vitodens 300-W Typ WB3C
Inhaltszusammenfassung für Viessmann Vitodens 300-W Typ WB3C
- Seite 1 Funktion gefähr- Angaben mit dem Wort Hinweis enthal- det den sicheren Betrieb der Anlage. ten Zusatzinformationen. Bei Austausch ausschließlich Viessmann Originalteile oder von Montage, Erstinbetriebnahme, Inspek- Viessmann freigegebene Ersatzteile tion, Wartung und Instandsetzung müs- verwenden. sen von autorisierten Fachkräften (Hei- zungsfachbetrieb/Vertragsinstallations- unternehmen) durchgeführt werden.
-
Seite 2: Brenner Ausbauen
Brenner ausbauen Dargestellt Typ WB3C 1. Alle Elektrische Leitungen vom Bren- 3. Vier Muttern C lösen und Brenner ner A abziehen. abnehmen. 2. Verschraubung des Gasanschluss- rohrs B lösen. Wärmetauscher austauschen – Typ WB3C und WB3D Hinweis Beim Ausbau kann noch Restwasser austreten. - Seite 3 Wärmetauscher austauschen – Typ WB3C und WB3D (Fortsetzung) Dargestellt Typ WB3C 01. Leitungen von Kesseltemperatur- 04. Leitungsbinder lösen und Kondens- sensor und Temperaturbegrenzer wasserrohr D von Wärmetauscher am Vorlaufrohr A abziehen. abziehen. 02. Leitung von Wasserdrucksensor am 05. Abgasleitung abbauen, Schrauben Rücklaufrohr B abziehen.
- Seite 4 Wärmetauscher austauschen – Typ WB3C und WB3D (Fortsetzung) 07. Nur bei Typ WB3C: 13. Heizkessel mit Wasser füllen, spü- Abdeckung G abbauen und Aus- len und Dichtheit prüfen. dehnungsgefäß H etwas nach Montage- und Serviceanlei- oben schieben. tung 08. Sicherungsklammern von Vorlauf- rohr A und Rücklaufrohr B abzie- Gefahr Gasaustritt führt zu Explo-...
- Seite 5 Wärmetauscher austauschen – Typ WB3E Hinweis Beim Ausbau kann noch Restwasser austreten.
- Seite 6 Wärmetauscher austauschen – Typ WB3E (Fortsetzung) 01. Leitungen von Kesseltemperatur- 11. Heizkessel in umgekehrter Reihen- sensor und Temperaturbegrenzer folge zusammenbauen. am Vorlaufrohr A abziehen. Hinweis An allen gas- und wasserseitigen 02. Leitung von Volumenstromsensor B am Rücklaufrohr C abziehen. Anschlüssen neue Dichtungen ein- setzen.
- Seite 8 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
