Befestigung zwei Langlöcher. Achten Sie beim Zusammenbau darauf, dass der Winkel
möglichst gerade und in der untersten Position sitzt.

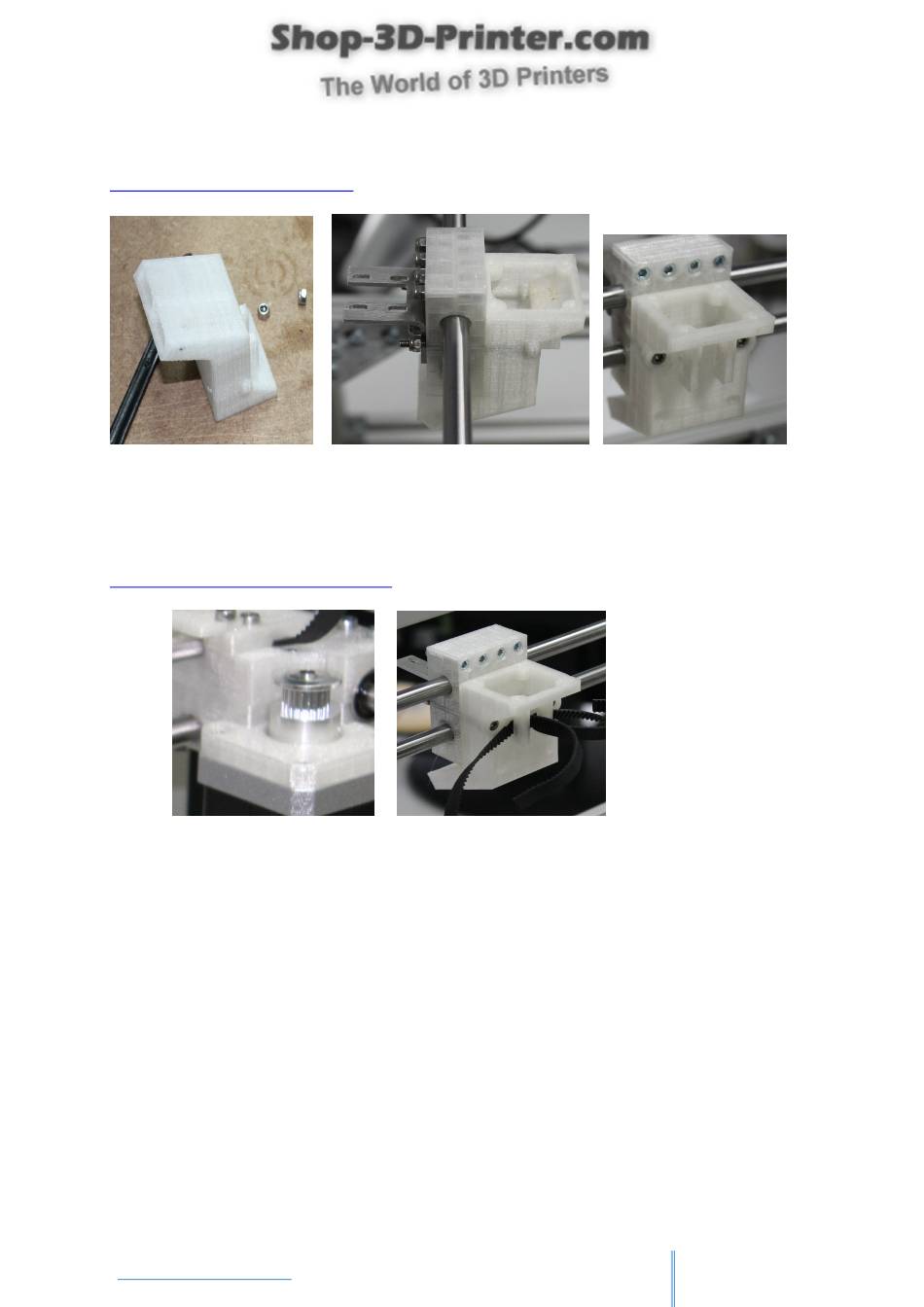

6.3 Bauteil Lufttrichter befestigen:

Der Bauteil Lufttrichter wird von hinten an den beiden mittleren, äußeren Bohrungen mit 2 x
M3 x 40mm Zylinderkopfschrauben und 2 x M3 Stopmuttern mit dem Schlitten befestigt. Der
Trichter dient gleichzeitig als Spannzange für den Zahnriemen der Y-Achse.

6.4 Zahnriemen der Y-Achse befestigen:

Setzen Sie das Pulley auf den NEMA 17 Stepper Motor der Y-Achse und führen anschließend
die beiden Enden des Zahnriemens durch die beiden Ösen am Lufttrichter durch. Achten Sie
dabei, dass der Zahnriemen nicht verdreht ist, die Zähne nach hinten zeigen und die Enden
von der Außenseite in die Ösen eingeführt wird.
