B+K Engineering Cube 460 Bauanleitung Seite 7

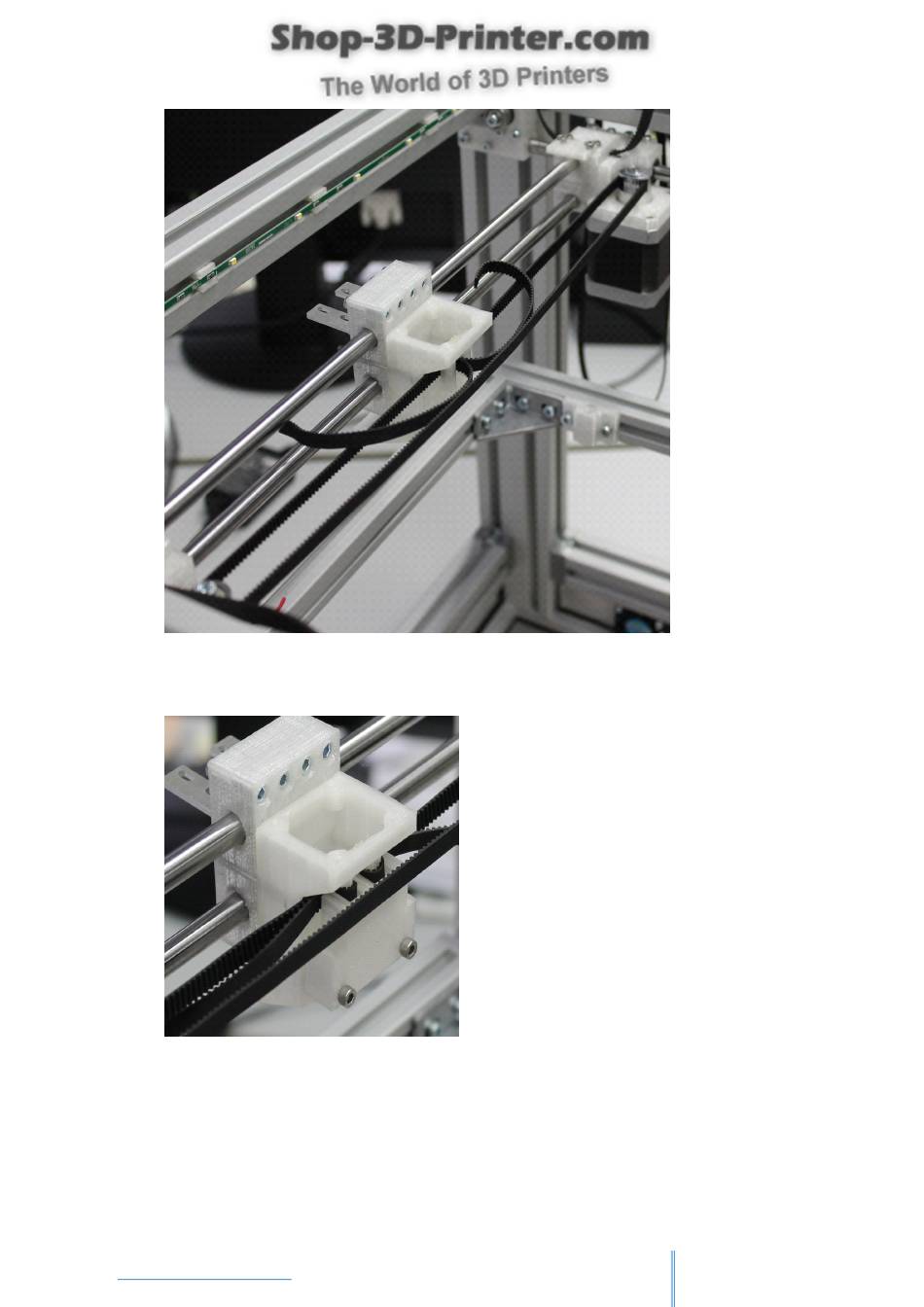

Führen Sie den Zahnriemen um die Umlenkrolle und dem Pulley der Y-Achse und ziehen den
Riemen straff an.
Setzen Sie die Riemenhalteklammer auf, so dass der Riemen nicht mehr verrutschen kann.
Befestigen Sie die Klammer mit 2 x M3 x 50mm Zylinderkopfschrauben und 2 x M3
Stopmuttern mit dem Schlitten. Der Riemen sollte jetzt straff sitzen, wenn nicht wiederholen
Sie diesen Arbeitsschritt. Schrauben Sie das Pulley der Y-Achse mit der Welle des Motors fest.
